迪川廠家提供鍋爐蒸汽流量計報價信息

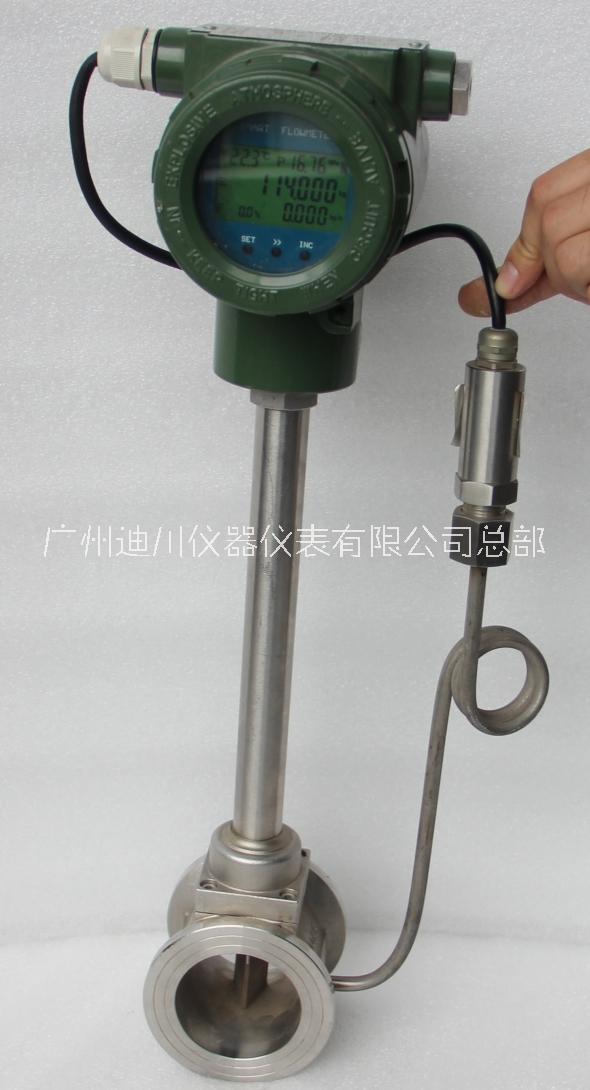

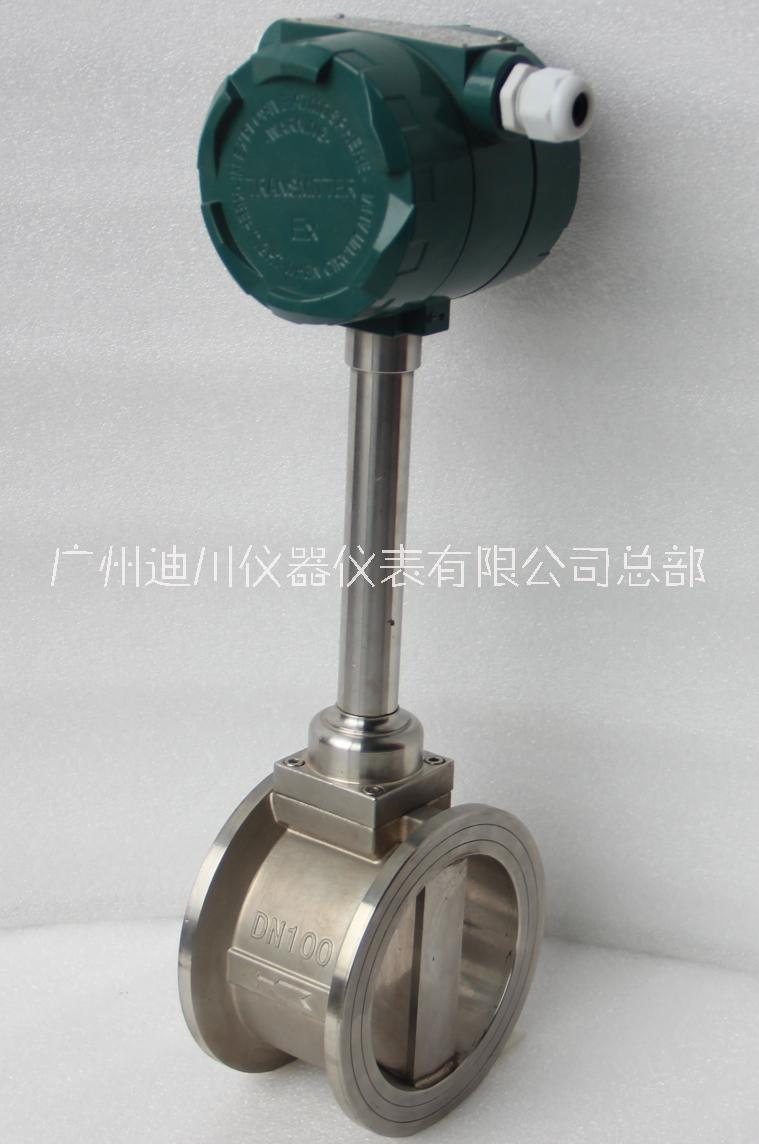

鍋爐蒸汽計量流量表產品介紹: LUGB系列渦街流量傳感器:是我公司在LUGB型渦街流量傳感器的基礎上精心打造的第三代產品,不僅品質,而且造型更加流暢,新推出的現場顯示型,智能型以其微功耗及能方面的接入控制系統和計算機系統,而滿足不同工況條件下用戶的需求;我公司新推出的抗震型渦街流量計,具有優良的抗震性能,能自動識別震動信號和流量信號,可同時輸出抗震處理和無抗震處理的脈沖信號.蒸汽主要用孔板，渦街流量計等來測量，其中以渦街流量計更為常見，其主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高，可在-20℃～+350℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較、理想的測量?jī)x器。 鍋爐蒸汽計量流量計工作原理： 渦街流量傳感器是以卡門（Kaman）和斯特勞哈（Strouhsl）有關旋渦的產生和旋渦與流速關系的理論來測量流量的。當介質以一定速度流過三角柱體時，在三角柱體兩側后面產生一個交替排列的旋渦帶，稱之為“卡門渦街”（見下圖）。 ?由于旋渦發生體兩側交替產生旋渦，于是在發生體兩側產生壓力脈動，從而使檢測體產生交變壓力，封裝在探頭體內的壓電晶體元件在交變應力的作用下，產生與旋渦同頻率的交變電荷信號，放大器將這種電荷信號進行放大、濾波、整形、最后輸出頻率與介質流速成正比的脈沖信號（或轉換成4 ～20mA信號）,送至積算儀進行處理、顯示和控制。 一定雷諾數范圍內（2×104～7×106），旋渦的釋放頻率f與流體流速V及旋渦發生體的迎流面寬度d之間關系式為f=St·v/d，式中St 為斯特勞哈數，它是一個無量綱的系數，只要準確測出頻率f，就可以求得流體流速v，由v求出體積流量 鍋爐蒸汽計量流量計產品特點： ·結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠。 ·安裝簡單，維護十分方便。 ·檢測傳感器不直接接觸被測介質，性能穩定，壽命長。 ·輸出是與流量成正比的脈沖信號，無零點漂移，精度高。 ·測量范圍寬，量程比可達1:10～1:20。 ·壓力損失較小，運行費用低，更具節能意義。 ·在一定的雷諾數范圍內，輸出信號頻率不受流體物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，測量流體體積流量時無 需補償，調換配件后一般無需重新標定儀表系數。 ·應用范圍廣，蒸汽，氣體，液體的流量均可測量。 鍋爐蒸汽計量流量計功能說明 １優良的抗震性能,能自動識別震動信號和流量信號． 2具有抗震報警功能，在正常的流量情況下在放大板的LED指示燈亮，表示流量正常，同時輸出脈沖信號，在非流量的情況下指示燈熄滅，禁止輸出脈沖． ３同時輸出抗震處理和無抗震處理的脈沖信號． ４采用的表面貼裝工藝，使正板的體積小，結構緊湊 ５的全通用設計，適用于液體和氣體介質的各種口徑(２０mm—300mm)． ６寬電壓工作范圍，９V—12V． ７輸出驅動能力強，驅動電流＞１００mA． ８的人性化設計，操作簡便易用． ９的電路設計，量程比寬，無自激
