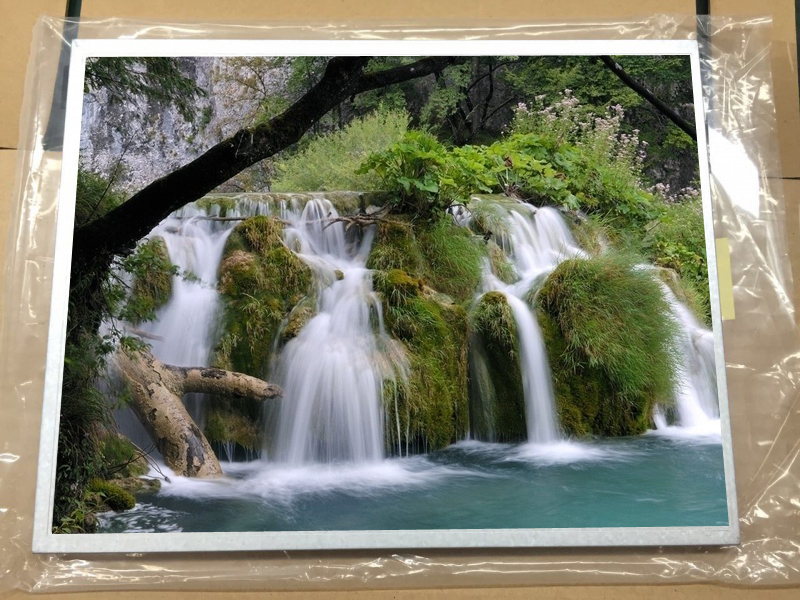

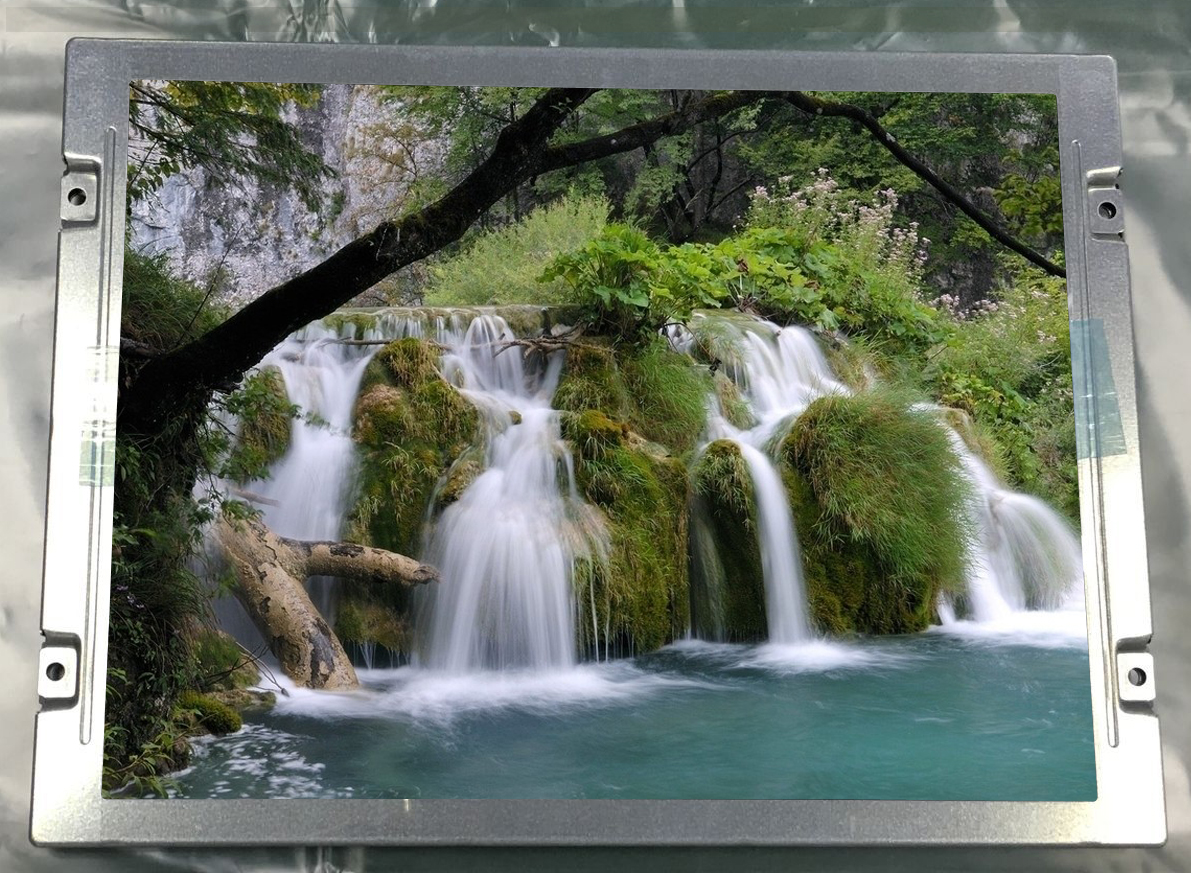

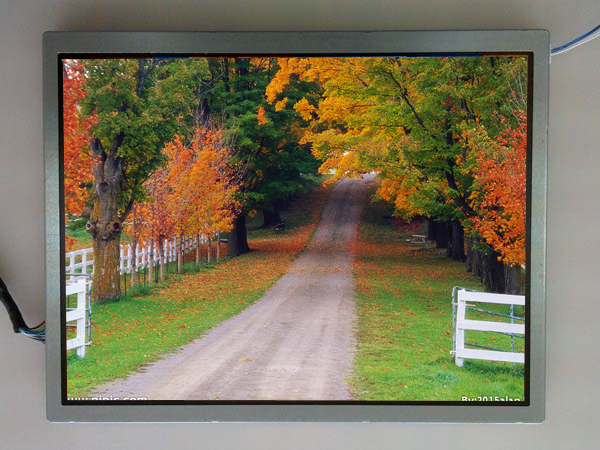

三菱液晶模組AA150XR01顯示屏廣視角15村南液晶顯示屏

鄭州恒信達科技有限公司 AA150XR01|三菱15寸工業液晶屏基本參數 三菱液晶模組AA150XR01 應用詳情 型號：AA150XR01 類型：a-Si TFT-LCD , 液晶模組 對角尺寸：15.0" 存儲溫度：-20 ~ 80 °C 工作溫度：-20 ~ 70 ° 抗振性能：1.0G (9.8 m/s?) 三菱液晶模組AA150XR01 結構詳情 分辨率：1024(RGB)×768 , XGA 點間距:0.099×0.297 (H×V) 像素排列:RGB垂直條狀 像素間距:0.297×0.297 (H×V) 顯示區域:304.128(H) × 228.096(V) 開口區域:308.1(H) × 232.1(V) 外觀尺寸:326(H) × 267(V) 外觀厚度：20.5±0.5 物理形狀：平面矩形外 寬高比：4:3 (H:V) 重量：1.90Kgs (Typ.) 表面處理：霧面，Hard coating (3H) 三菱液晶模組AA150XR01 光學詳情 亮度：1500 cd/m? (Typ.) 對比度：650:1 (Typ.) (透射) 可視角度：70/70/50/60 (Typ.)(CR≥10) 顯示模式：TN，常白顯示，透射式 推薦視角：6 o'clock 響應時間：6/19 (Typ.)(Tr/Td) 白色坐標：Wx:0.313; Wy:0.329 支持顏色：262K/16.7M (6-bit / 6-bit + Hi-FRC) 亮度均勻性:1.30 (Max.)(5 points) 室外可視性:是 三菱液晶模組AA150XR01 電子詳情 幀頻率:60Hz 翻轉掃描:翻轉 (180°) 功率總耗:25.5W (Typ.) 三菱液晶模組AA150XR01 信號詳情 電壓供應:3.3V (Typ.) 電流供應:410/700mA (Typ./Max.) 信號類型:LVDS (1 ch, 6/8-bit) - 三菱液晶模組AA150XR01 光源詳情 形狀:直條 光源位置:側入式光源(頂部和底部) 電壓供應:620V (Typ.) 電流供應:3.5/6.5/7.5mA (Min./Typ./Max.) 工作頻率:40/70KHz (Min./Max.) 啟動電壓:1300/1500/1650V (Min.)(Ta=+25/0/-20℃) AA150XR01是三菱(Mitsubishi) 推出的一款采用a-Si TFT-LCD技術的15寸液晶模組產品，它裝配有CCFL背光，無背光驅動，無觸摸。 AA150XR01作為一款TN，常白顯示，透射式液晶模組產品，AA150XR01可以提供1500 cd/m?的顯示亮度 650:1的透射對比度，以及70/70/50/60 (Typ.)(CR≥10)(L/R/U/D)的可視角度，推薦觀看角度為6 o'clock，它的響應時間為6/19 (Typ.)(Tr/Td) ms。由于每個像素點采用了6-bit / 6-bit + Hi-FRC灰階信號，此產品可以顯示262K/16.7M顏色，其顯示的色彩飽和度也達到了50% (CIE1931)。 AA150XR01背光方面此產品采用了6 pcs CCFL發光的側入式光源(頂部和底部)，光源的使用壽命為50K小時，不含背光驅動。AA150XR01采用了LVDS (1 ch, 6/8-bit)信號接口，總共20 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。 AA150XR01的工作溫度為 -20 ~ 70°C，存儲溫度為 -20 ~ 80°C，耐振動性為1.0G (9.8 m/s?)?；谒砻骒F面，6/8位灰階可選，風景模式，超高亮度，背光易換，背光壽命大于5萬小時，180度翻轉顯示， NCM等特征，AA150XR01推薦使用于工業，戶外高亮等產品。 相關資訊： 液晶顯示屏模組：http://www.hxdtekf.com/ 高亮寬溫工業液晶顯示屏：http://www.hxdtekf.com/product/1361.html
