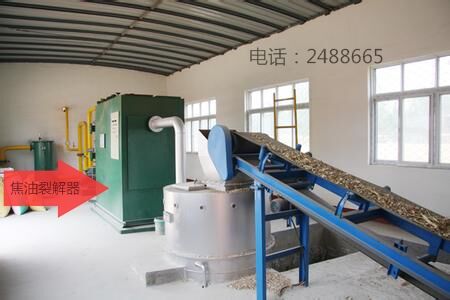

甘肅新能源生物制氣焦油列解器藍火秸稈氣化成套設備 焦油列解器秸稈氣化成套設備

濟寧潤華環生物制氣保秸稈氣化成套設備節能設備生物制氣工藝流程說明：含水分小于20%秸稈（生物質可燃物）、通過喂料機送入下吸氣氣化爐，秸稈再爐內進行干燥、燃燒、裂解、氧化還原產出生物質可燃?xì)怏w，氣體產出后在尾部風機作用下進入旋風除塵器去除氣體中灰分，去除灰分后的氣體流進高溫裂解器分解轉化焦油，焦油在高溫800-900度時通過裂解介質作用分解轉化率達97.8以上。裂解后的氣體要進行冷卻、脈沖除塵器在風機作用下經防火止回器進入儲氣柜，恒壓氣體經止回閥進入燃燒器，燃燒產生熱能供工業生產使用。 下吸式秸稈氣化爐簡介 下吸氣生物質氣化爐具有結構簡單，易操作，產出氣體焦油含量低的優點。生物質氣化過程是一個復雜的熱化學反應的過程。吹入的空氣與物料混合燃燒，這一區域稱為氧化區，溫度約為900-1200℃，產生的熱量用于支持熱解區裂解反應和還原區還原反應的進行；氧化區的上部為熱解區溫度約為300-700℃，在這一區域生物質中的揮發分（裂解氣、焦油以及水分）被分離出來；熱解區的上部為干燥區，秸稈在這一區域被預熱干燥；氧化區的下部為還原區，氧化區產生的CO2、炭和水蒸氣在這一區域進行還原反應，同時殘余的焦油在此區域發生裂解反應，產生CO和H2為主的產出氣（生物質氣體）這一區域的溫度700-900℃；來自熱解區富含焦油的氣體需經過高溫氧化區和熾熱焦炭為主的還原區，其中的焦油在高溫下被裂解，從而使產出氣的焦油大為減少。 作為氣化劑的空氣從爐體側部空氣噴嘴吹入，產出氣的流動方向與物料是一至，故下吸氣氣化爐也稱為順流氣化爐。 工藝流程 生物質（秸稈） 控制柜 喂料機 厭氧氣化爐 空氣 除塵器 水蒸氣 裂解氣 冷卻泵 冷卻水池 木酸醋 冷卻器 除塵器 引風機 式火口 點火排煙氣出口 止回器 儲氣柜 恒壓供氣 止回閥 燃燒器 工業鍋爐 工藝流程說明：含水分小于20%秸稈（生物質可燃物）、通過喂料機送入下吸氣氣化爐，秸稈再爐內進行干燥、燃燒、裂解、氧化還原產出生物質可燃?xì)怏w，氣體產出后在尾部風機作用下進入旋風除塵器去除氣體中灰分，去除灰分后的氣體流進高溫裂解器分解轉化焦油，焦油在高溫800-900度時通過裂解介質作用分解轉化率達97.8以上。裂解后的氣體要進行冷卻、脈沖除塵器在風機作用下經防火止回器進入儲氣柜，恒壓氣體經止回閥進入燃燒器，燃燒產生熱能供工業生產使用。 下吸氣氣化爐簡介 下吸氣生物質氣化爐具有結構簡單，易操作，產出氣體焦油含量低的優點。生物質氣化過程是一個復雜的熱化學反應的過程。吹入的空氣與物料混合燃燒，這一區域稱為氧化區，溫度約為900-1200℃，產生的熱量用于支持熱解區裂解反應和還原區還原反應的進行；氧化區的上部為熱解區溫度約為300-700℃，在這一區域生物質中的揮發分（裂解氣、焦油以及水分）被分離出來；熱解區的上部為干燥區，秸稈在這一區域被預熱干燥；氧化區的下部為還原區，氧化區產生的CO2、炭和水蒸氣在這一區域進行還原反應，同時殘余的焦油在此區域發生裂解反應，產生CO和H2為主的產出氣（生物質氣體）這一區域的溫度700-900℃；來自熱解區富含焦油的氣體需經過高溫氧化區和熾熱焦炭為主的還原區，其中的焦油在高溫下被裂解，從而使產出氣的焦油大為減少。 作為氣化劑的空氣從爐體側部空氣噴嘴吹入，產出氣的流動方向與物料是一至，故下吸氣氣化爐也稱為順流氣化爐。 秸稈氣化焦油裂解技術 一、秸稈焦油的特性 秸稈（即生物質）氣化的目標是得到盡可能多的可燃?xì)怏w產物，但在氣化中，焦炭和焦油都是不可避免的副產物。其中由于焦油在高溫時呈氣態，與可燃?xì)怏w完全混合，而在低溫時（一般低于200℃）凝結為液態，所以其分離和處理更為困難，特別對于燃?xì)庑枰禍乩玫那闆r（如燃?xì)庥糜诩彝ァ?nèi)燃機發電、鍋爐燃燒時），問題更加突出。 焦油的存在對氣化有多方面的不利影響，首先它降低了氣化效率，氣化中焦油產物的能量一般占總能量的5～15%，這部分能量是在低溫時難以與可燃?xì)怏w一道被利用，大部分被浪費，其次焦油在低溫時凝結為液態，容易和水、焦炭等結合在一起，堵送氣管道，使氣化設備運行發生困難。另外，凝結為細小液滴的焦油比氣體難以燃燼，在燃燒時容易產生炭黑等顆粒。對燃?xì)饫迷O(shè)備，如內燃機、燃?xì)廨啓C(jī)、燃燒器等損害相當嚴重，這就大大降低了氣化燃?xì)獾睦脙r(jià)值。所以針對氣化過程產生的焦油，采取辦法把它轉化為可燃?xì)?，既提高氣化效率，又降低燃?xì)庵薪褂偷暮浚岣呖扇細怏w的利用價值，對發展和推廣秸稈氣化發電、民用、工業使用技術具有決定性的意義。 二、焦油的特點 在秸稈熱轉換中，焦油的數量主要決定于轉換溫度和氣相停留時間，與加熱速率也密切相關。對一般秸稈而言，在500℃左右時焦油產物最多，高于或低于這一溫度焦油都相應減少。而在同一溫度下，氣相停留時間越長，意味著焦油裂解越充分。所以隨著氣相停留時間的增加，焦油產量會相應地減少（見圖2）。焦油的成份非常復雜，可以分析到的成份有100多種，另外還有很多成份難以確定，而主要成份不少于20種，大部分是苯的衍生物及多環芳烴，其中含量大于5%的大約有7種，它們是：benzene（苯），naphthalene（萘），toluene，xylene，styrene，phernol（酚）和indene（茚），其它成份含量一般都小于5%，而且在高溫下很多成份會被分解。所以隨著溫度的升高，焦油含量中成份的數量越來越少，因而在不同條件下（溫度、停留時間、加熱速率）焦油的數量和各種成份的含量都是變化的，任何分析結果只能針對于特定條件言。 根據這些特點，我們應在氣化過程中盡可能提高溫度和氣相停留時間，減少焦油的產量和種類，以達到在氣化時控制焦油的產生，減少氣體凈化的難度. 生物質秸稈燃料熱值分析表與對比 燃料種類 工業分析成分﹪ 元素組成﹪ 低位熱值Kj／Kg 水分 灰份 揮發酚 固體碳 H C S N P Ko2 玉米桿 6.10 4.70 76.00 13.20 6.00 49.30 0.11 0.70 2.60 13.80 17746 玉米芯 4.87 5.93 71.95 17.25 6.00 47.20 0.01 0.48 — — 17730 麥稈 4.39 8.90 67.36 19.32 6.20 49.60 0.07 0.61 0.33 20.40 18532 稻草 3.61 12.20 67.80 16.39 5.30 48.30 0.09 0.81 0.15 9.93 17636 稻殼 5.62 17.82 62.61 13.95 6.20 49.40 0.40 0.30 — 0.60-1.60 16017 雜草 5.43 9.4 68.72 16.40 5.24 41.00 0.22 1.59 1.68 13.60 16204 豆桿 5.10 3.13 74.56 17.12 5.81 44.79 0.11 5.85 2.86 16.33 16157 花生殼 7.88 1.60 68.10 22.42 6.70 54.90 0.10 1.37 — — 21417 高粱桿 4.71 8.91 68.90 17.48 6.09 48.63 0.01 0.36 1.12 13.60 15066 棉桿 6.78 3.97 68.54 20.71 5.70 49.80 0.22 0.69 -2.10 24.70 18089 秸稈燃?xì)饨M分 № 氣化氣體成分 H2% O2% CH4% CO CO2% C2H4 C2H6 1 成分含量（分析值） 24 0.4 4.4 37.9 32.6 0.6 0.1 2 發熱量（理論值） 12-16MJ（按氣體純度） 3 焦油含量（測定值） 5-35g/m3 熱氣體（脫硫前） <25mg/ m3（凈化、脫硫后） 4 水份（測定值） 30-22%（凈化脫水前） 1.5-3%（凈化脫水后） 5 灰份（測定值） 580-850 g/m3（凈化前） <2 mg/ m3（凈化后） ※6 有機固體廢物 名 稱 水分含量-% 儲氣壓力KPa 產氣量m3/kg ※有機固體廢物；是指農業、林業生產加工過程棄置后不再利用物質。 木削鋸末 <12 3 1.8-2 （測量值） 玉米秸、芯 <12 3 1.7-2 （測量值） 棉秸、殼 <12 3 1.9-2.2 （測量值） 豆科秸類 <12 3 1.8-2 （測量值） 稻殼谷物類 <12 3 1.4-1.7 （測量值） 竹削、末 <12 3 1.6-1.8 （測量值） 雜草、樹葉 <12 3 1.2-1.5 （測量值） 木塊、枝段 <12 3 1.8-2.2 （測量值）
