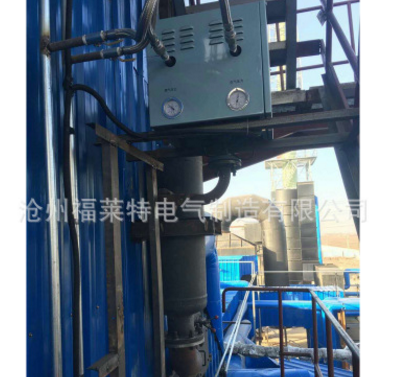

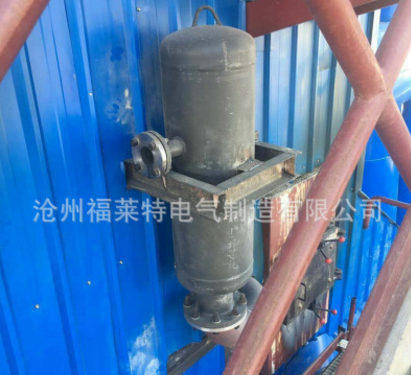

廠家直銷燃氣脈沖激波吹灰器 鍋爐吹灰器 安裝示意

CH—18型智能燃氣脈沖吹灰器設計性能

一、產品概述：
CH—18型智能燃氣脈沖吹灰器是國家重大科研攻關項目、產品，是一種新型的吹灰設備。它是老式長桿吹灰器（蒸汽）、短桿吹灰器（蒸汽）、鋼珠吹灰器、次聲波吹灰器以及大喇叭口（聲波）吹灰器的替代產品，是目前吹灰領域的一次重大突破。
本產品利用燃燒脈沖實現鍋爐受熱面的除灰，是新一代節能、環保吹灰技術。
通過在多種鍋爐上的推廣使用，這種吹灰方式成功地以“脈沖干吹”取代了傳統的“蒸汽濕吹”，從根本上解決了“蒸汽濕吹”和聲波吹灰器所存在的問題?？梢员苊庖驖翊刀鴮е碌臒煔鉂穸仍龃?，可以解決聲波吹灰器能量低、易損件多等項不足，極大地提高了吹灰效率，降低了管道腐蝕速度；減少維修次數；大幅度的降低排煙溫度和降低煙氣阻力；提高熱效率，增大機組出力，降低運行成本；可以解決各種鍋爐長期積灰結焦的老大難問題。經眾多用戶使用證明綜合經濟效益非常明顯。
可廣泛應用于燃煤、燃氣、燃油、垃圾焚燒、各種余熱利用等鍋爐的受熱面吹灰。
二、工作原理及使用特點：
利用可燃氣體（ 煤 氣、乙 炔、天然氣、石油液化氣等）與空氣按一定比例混合產生特性氣體，在高湍流狀態和可調脈沖頻率基礎上，通過燃燒混合氣體產生強波射氣流，同時伴有沖擊波和熱輻射，它綜合應用氣體的動能、聲能和熱能進行除灰。
所有使用的鍋爐都存在一定的積灰，根據不同的積灰情況，可燃氣體和空氣的比例也不一樣，所以燃燒氣體產生的壓力也不一樣，但都被限制在一定的范圍內，一般情況爆燃氣在噴口擴散時的瞬間能量都在0.6MPa左右。
三、吹灰系統設計參數
四、吹灰系統各單元設計

1、設計原則：根據不同的鍋爐積灰情況，確認積灰參數，根據鍋爐吹灰部位確認環境參數，根據現場環境確認安裝實用性。對于各種類型鍋爐和不同類型積灰，可以選擇合適的裝置類型，設計與鍋爐運行相匹配的脈沖能量，實現優化配置。
2、配氣混合單元：設計安裝有多道電磁閥、逆止閥和阻火器，既具有混合可燃氣和空氣的作用，同時具備防止爆燃氣體回火的功能。實現整個吹灰系統安全可靠的運行。
3、點火單元：主體為密封罐體，內部安裝有高能點火器、防回火結構及疏水裝置，設計安全系數5－8倍。高能點火器采用我國航空航天工
業新產品，遠遠高于高壓線圈式點火器（火花塞）的使用性能。

4、脈沖發生器：開口容器，內部設計有穩流裝置。設計吹灰能量可調范圍余地大。用于高能氣體的膨脹和吹灰氣體能量的集中與釋放，是主要的吹灰部件。
5、管路系統：該系統主要由燃氣管道、空氣管道、混合氣管道及配備的閥門和測量儀表組成，通過調節閥門控制不同的可燃性氣體與空氣的混合比例，以達到的空燃比和效果。
6、程序控制單元：可編程器（PLC）和觸摸屏采用西門 子產品，性能可靠，擴展性強。
通過壓力、溫度、閥門開度及流量信號的采集分析，設定空氣與燃氣比值，控制發生點火信號，調節時間間隔及頻率，反饋脈沖除灰效果。該單元有上位機遠程控制、就地自動控制、現場控制等多種控制形式，控制方式根據用戶需要選定，可一柜一爐式控制，也可一柜多爐式控制。
①、較強的抗干擾能力，保證設備正常運行。
②、可以實現空氣流量、可燃氣流量調節以及吹灰參數（如：充氣時
間、點火時間、間隔時間、脈沖次數、脈沖次序、激波強度等）實時調整的功能。
③、操作采用、優質的觸摸屏作為系統的人機交互操作界面，用
于顯示各種必要的信息。通過觸摸屏幕可完成各種設置工作，能夠?qū)崿F(xiàn)手動、自動的運行要求并能隨時切換。
④、控制系統在工作時，可根據實際情況在系統中選擇與之匹配的程
序進行工作，實現單點多次、多點多次，各點間任意組合循環作業。
⑤、能夠在工作狀態下在線檢測出啞炮、乙 炔壓力低于工作范圍等當
前運行故障，實時提供聲光報警顯示，并通過畫面直讀達到排除故障，操作簡單、明確。
⑥、與主控系統采用Profibus－DP模塊進行通訊，連接方便，可以實現在DCS上就能對吹灰器實施遠程多項操作。
