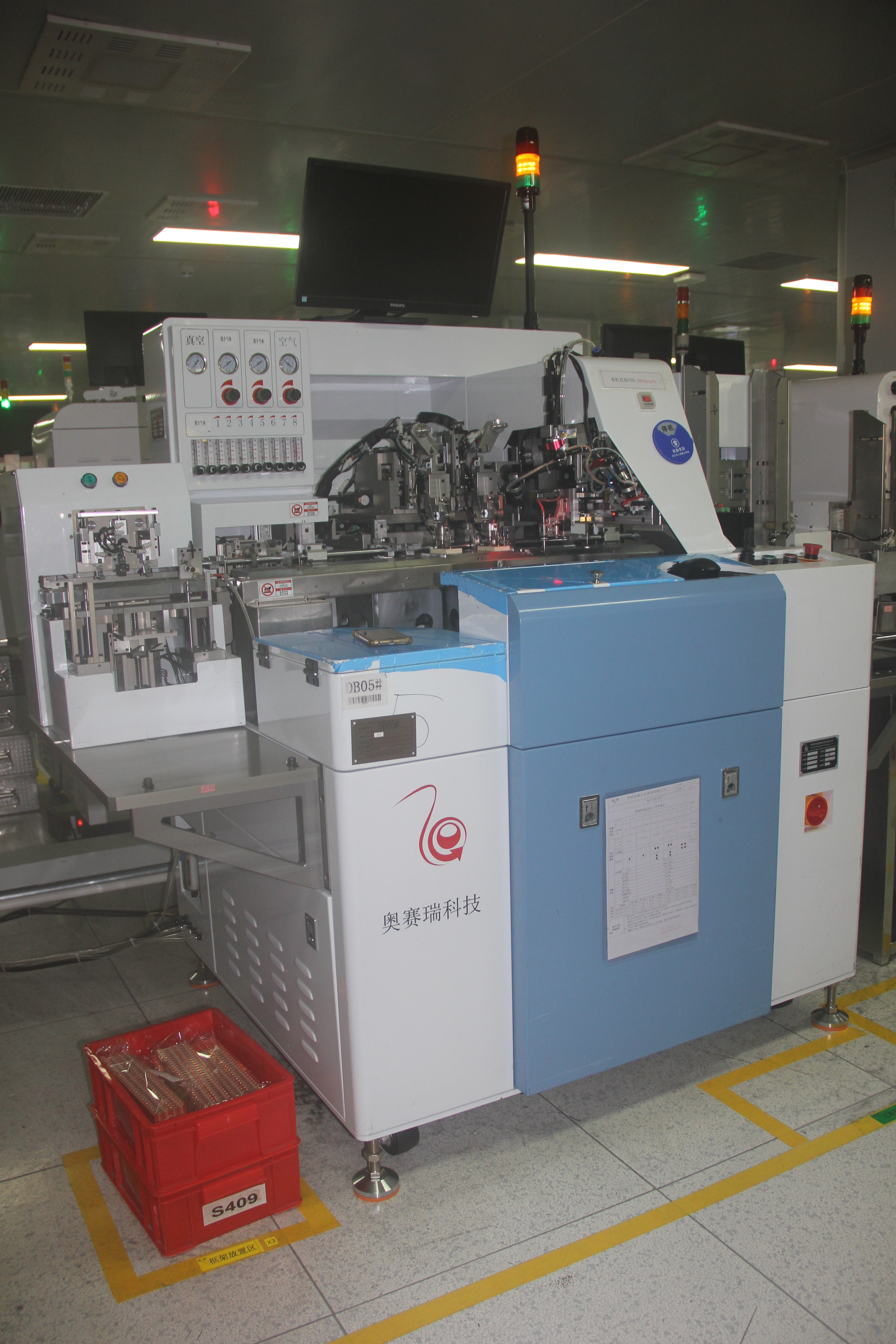

固晶機 JNT2018

深圳市杰諾特精密技術有限公司，成立于2007年。潛心于中國半導體封裝行業，十年如一日專心研發、生產半導體封裝領域行業切筋成型制程設備和固晶設備。擁有多項自主、產品、軟件！公司產品及服務在半導體領域得到眾多企業的支持和認可。我們本著“提升客戶的產品及服務，推動半導體封裝產業的發展，體現自我價值！”的使命，力爭成為半導體行業國內設備供應商。 二極管切筋、二極管分立、三極管切筋、三極管分立、分立器件成型、SMA、SMB、SMC、TO220、TO251、TO252、TO3P、TO247、貼面元件成型、MBL、MBS、橋堆、貼片電容、貼片電感、GBU、GBJ、D3K、彎腳機、成型機、segregating、Die bonding、wire bonding、塑封 、模具、芯片裝載、功率器件、器件分散、電容封裝、電感封裝、貼面元件、貼面器件切筋、貼面器件成型、貼面器件分散、DIP4、DIP8、SOT、SOP、模塊、切筋、成型、鉭電容切筋、鉭電容成型。0805元件成型、78系列元件成型、MOS切筋、MOS成型、MOSFET切筋、MOSFET成型、元器件切筋、元器件成型、繼電器成型、電源器件切筋、電源器件成型、光電器件切筋、光電器件成型、LED切筋、LED成型、片式元件切筋、片式原件成型、可控硅切筋、可控硅成型、光耦切筋、光耦成型、光電繼電器切筋、光電繼電器成型、貼片鉭電容、卡片沖切、沖切成型。 1.焊接方式：錫焊（軟焊料）。 2.焊接速度：UPH5000/H（2.5×2.5 mm左右芯片TO-220封裝）。 3．1焊接精度 3．1．1 X，Y位置：±2 mil。 3．1．2 芯片校準：±2.5°。 3．2芯片傾斜：<20μm(測量方法為測試芯片四個邊角，兩點之間的差值)。 3．3焊錫覆蓋（Coverage）：。 3．4焊錫空洞（Void） 3．4．1整體（Total）：< 5%芯片面積。 3．4．2單個（Single）：≤2%芯片面積。 3．5錫層厚度： 10-60um可調。 3．6氣體保護：混合氣（N2：H2=9:1） 3．8工作溫度500℃。 3．9氣體流量:每分鐘15公升@2bar。 3.10 取片和粘片壓力可分別設定可適應超薄芯片。 3．11芯片表面無損傷。 3．12芯片無暗裂和背面頂傷。 3．13配置自動轉角功能，吸取頭可360度旋轉焊接有自動角度校正，保證焊接的一致性，。 4．整機結構特點： 4．1焊頭：Y向和Z向采用高精度直線電機，焊接力采用音圈電機控制拾取壓力和焊接壓力 4．2供錫整形Y向采用高精度伺服絲杠，適應多排和Y向多位置粘片生產 4．3晶圓片工作臺，XY方向運動采用高精度直線電機，運行速度更快，精度更高，整體帶自動擴片裝置。 4．4自動吹通錫嘴阻塞物。 4．5上料有多模式選擇（吸取上料和料盒上料方式），適應多種生產工藝 4. 6 焊接和壓錫有測高功能，自動識別和記憶高度。 4. 7 具有頂針、吸嘴、識別系統中心三點校準及檢驗功能。 4. 8過位系統Z向位直線運動，具有點錫，壓模，裝片位置壓爪裝置，保證工作位置框架平整度 5．1引線框架：TO-186A和TO-220/TO-220F,TO-251/TO-3P/TO-264,同時可適應四排251/252，雙排220/220F以及TF模塊，傳感器，攝像頭封裝 5．2 芯片尺寸：1.0×1.0mm2－14.0×11.0mm2 () 5．3晶圓尺寸：6英寸和8英寸。 5. 4技術參數保存和調用功能 6. 配置wafer mapping功能： 6.1 能夠讀取txt、sinf、EG三種格式文件，并通過網絡讀取map文件。 6.2 每完成一個die的吸固芯工作，設備電腦可以自動修改更新Map文件內容。例如：將文件里的01改為其他編碼。 6.3 當文件再次被調用時，就可以從已修改的文件識別出該原片已生產了哪些芯片，應該從圓片的哪個位置開始生產。 6.4生產數據記錄功能（芯片統計，頂針和吸嘴壽命統計），設備停機及故障記錄 6.6適應現代工業MES(manufacturing execution system制造執行系統）管理體系，設備有以太網接口，適應生產數據遠程監控和上傳功能 7．系統電源、電壓為220V，50HZ，壓縮空氣0.5MPA，混合氣0.2MPA，真空70KPA
