　　產品描述：

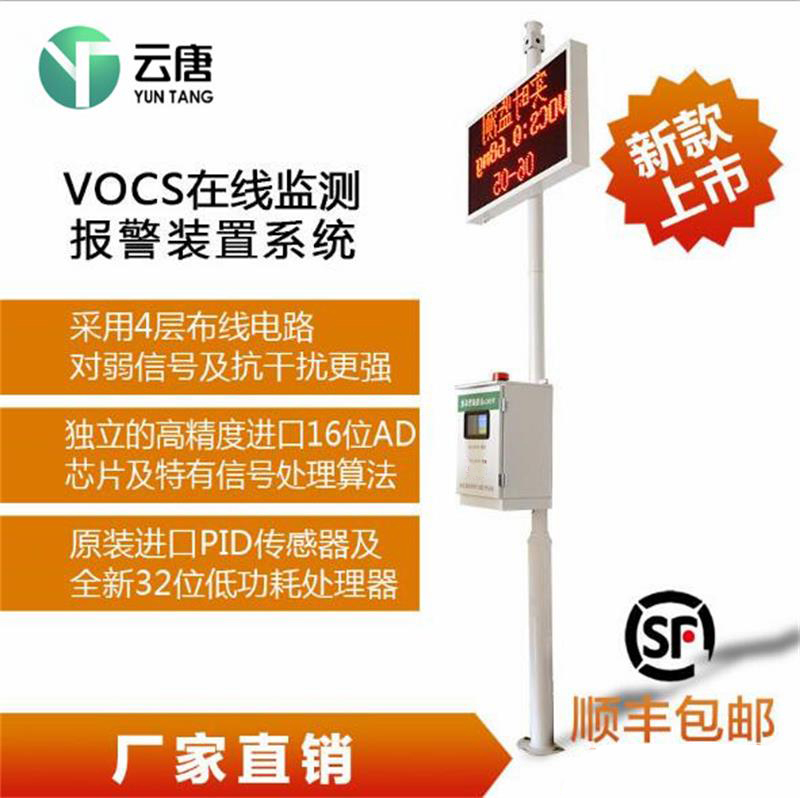

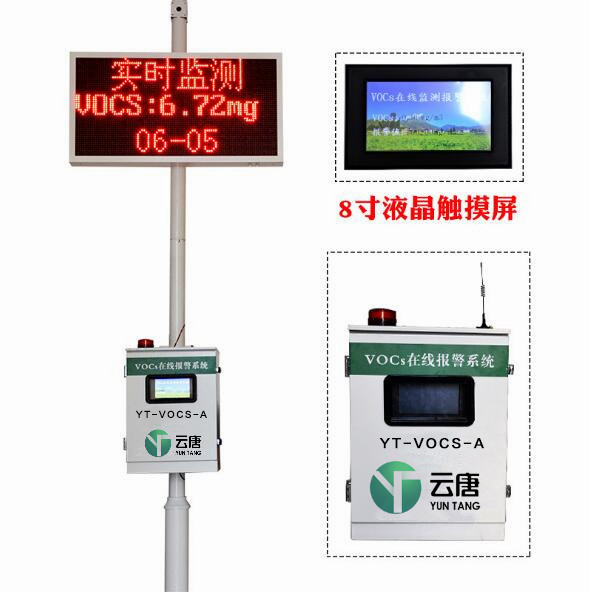

　　VOCs自動監測報警系統是全新打造的一款VOCs氣體監測系統，采用PID傳感器及全新32位低功耗處理器; 采用8寸液晶觸摸屏顯示，美觀大方;電路采用4層布線，對弱信號及抗干擾更強;獨立的高精度進口16位AD芯片及特有信號處理算法，測量數據精度更高更穩定。

　　產品特點：

　　◆ 高性能英國PID傳感器，穩定性和重復性好，使用壽命長;

　　PID原理的特點：PID的基本原理是利用惰性氣體真空放電現象所產生的紫外線(VUV)，使待測氣體分子發生電離，并通過測量離子化后的氣體所產生的電流強度，從而得到待測氣體濃度，PID傳感器由紫外燈光源和離子室等主要部分構成，在離子室有正負電極，形成電場，有機揮發物分子在高能紫外線光源激發下，產生負電子和正離子，這些電離的微粒在電極間形成電流，經檢測器放大和處理后輸出電流信號，最終檢測到ppm級的濃度。

　　◆前級預處理單元和后級預處理單元：前處理單元對取出的樣品進行初步處理，使樣品適合于傳輸， 縮短樣品的傳輸滯后，減輕與處理單元的負擔，如減壓、降溫、除塵等。后級預處理單元對樣品做進一步處理和調節，如溫度、壓力、流量的調節，過濾、除濕、去除有害物等，安全泄壓和限流等。

　　◆ 溫濕度實時顯示;

　　◆適合、快速除水的場合，可長期在線使用

　　◆適合運行在高溫、高粉塵、高油氣等場合，例如：鍋爐煙氣、汽車尾氣、、工業生產過 程監測、污染源排放監測、煙氣重金屬在線監測、脫硫脫硝監測、垃圾焚燒煙氣排放監測、揮發 性有機物(VOC)監測、在線監測等。

　　◆ mg/m3、ppm、ppb、pphb等多種單位可選擇;

　　◆ 在線曲線圖顯示，可時實時查看數據動態

　　◆ 無線，藍牙，光纖，NB,loya,多種信號傳輸方式選擇

　　◆ 無縫對接系統平臺，上位機系統實現多元化操作

　　◆ 掛壁式獨立安裝，，無需調試，直接通電開始使用

　　◆系統在200℃以內，有粉塵有水氣的環境中也可以檢測VOCs的數值

　　技術參數：

　　名稱描述

　　檢測氣體：VOCs

　　檢測原理：PID原理

　　檢測方式：固定在線式長期連續檢測，泵吸式的檢測方式;

　　測量范圍：0-1ppm,20ppm、50ppm、200ppm、2000ppm、6000ppm、10000ppm、0-5mg/m3、0-20 mg/m3、0-100 mg/m3、0-500 mg/m3、0-1000 mg/m3、0-5000 mg/m3、0-10000 mg/m3(可選，未列出量程可定制)

　　分 辨 率：0.001ppm ,0.01ppm，0.1ppm，1ppm、0.01 mg/m3、0.1 mg/m3、1 mg/m3

　　精 度：≤±2%(實際濃度，更高精度要求根據傳感器性能定)

　　操作方式：觸摸屏操作

　　恢復時間：≤20秒

　　信號傳輸：兩組繼電器輸出：無源觸電容量220VAC 0.5A或5VDC 0.5A

　　通過無線模塊功能可以實現檢測數據的遠程傳輸和狀態報警、可實現以太網的接入(選配功能)

　　主體材質：殼體：ADC12鋁合金，堅固，耐磨耐腐蝕(可選316不銹鋼殼體)

　　氣室：采用高強度耐磨耐腐蝕鋁型材，堅固耐用(可選316不銹鋼氣室)

　　安裝方式：壁掛式

　　工作溫度：-20℃～+60℃(特殊要求需定制)

　　工作濕度：≤95%RH，無冷凝(濕度>90%RH，凝露可配過濾器)

　　相對濕度：10%～95%RH

　　供電電源：24VDC(正常工作電壓范圍 12～30VDC)

　　功 耗：1.5W

　　工作壓力：≤200Kpa

　　尺 寸：62cm*45cm*16cm(高*寬*厚)

　　執行標準：GB15322.1-2003，GB3836.1-2010，GB3836.2-2010，GB3836.4-2010

　　重量：約5GK

　　VOCs安裝方案

　　固定源VOCs有組織排放安裝方案

　　1、排放口安裝VOCs在線監測報警儀，儀器內可插3G/4G的，也可通過USB接口連接企業電腦，將儀器的實時數據傳輸?shù)皆贫嘶蛘唠娔X。

　　2、電腦端的數據保留了可開發的數據端口協議，只需環保局給出平臺端口，協議相互對接后，即可對接環保局平臺。

　　無組織VOCs安裝方案

　　1、VOCs報警器通過樹形的接線方式跟報警控制主機的RS485輸入線連接，將數據傳輸?shù)街鳈C。

　　2、報警控制主機里可插3G/4G的，也可通過網線連接企業局域網，將儀的實時數據傳輸?shù)皆贫恕?

　　3、電腦端的數據保留了可以開發的數據端口協議，只需環保局給

　　出平臺端口，即可對接環保局平臺。
