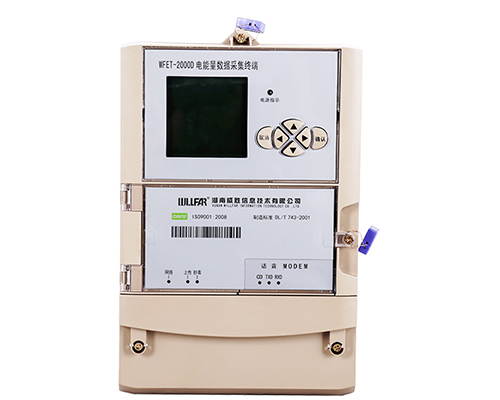

威勝WFET-2000D電能量數據采集終端|威勝采集終端

采用高性能32位嵌入式RISC SOC（ARm9內核，片上計算機系統）硬件平臺； 采用穩定可靠的擁有自主的實時嵌入式LINUX操作系統軟件平臺。 平臺化設計是終端實現各種復雜功能的基礎，并具有優異的擴展性和伸縮性，能夠長期滿足用戶潛 在需求，有效保護用戶投資。 模塊化設計思想 終端硬件模塊化：數據通信部件模塊化。數據通信模塊可以在不更換終端主體的情況下方便更換， 支持通信模塊類型自識別功能； 終端軟件模塊化：終端應用軟件采用模塊化編程方式，各個應用模塊獨立運行，系統可以監控每個 模塊的運行狀況，模塊運行異常自動恢復，保證終端運行的可靠性。 多種技術的融合 采用穩定可靠的嵌入式10/100BaseT以太網、話音撥號MODEM通信技術； 采用大容量FLASH和嵌入式文件管理技術，確保長時間保存歷史數據； 每個RS-485通道可接入3種以上不同電表規約； RS-485、話音撥號MODEM和電源等采用多級防雷保護措施；RS-485接口保護，誤接入AC380V 電壓自保護無損壞； 數據通信模塊的電源單獨控制，有效防止數據通信模塊死機； 支持遠程升級和遠程維護功能，靈活滿足系統功能擴充要求； 技術參數 主站通信規約 支持WILLFAR 102 支持IEC60870-5-102、DL/T 719 - 2000規約和其它公司的擴展版本 威勝遠傳通信規約 主站通信接口 1路10/100BaseT網絡，RJ45接口。 1路話音撥號MODEM； 1路上傳RS-485； 1路GSM/GPRS無線MODEM（此時不能再配話音撥號MODEM） 電表通信接口 1路抄表RS-485，可接入3種不同規約的電表，每路醉大可接32塊電表。 電表采集周期 1分鐘～24小時根據數據類別可調，醉小間隔1分鐘。 電表規約庫 DL/T 645-1997（2007）、威勝、浙江、IEC1107、EDMI、 alpha、ACTARIS、ION、DLMS/COSEM 、MODBUS等。 維護通信接口 1路維護RS-485，用于本地維護、參數設置和數據讀取，可配置為抄表RS-485口。 顯示面板 160×160點陣式LCD， LED背光，全中文菜單式操作；6個按鍵。 數據存儲 采用大容量FLASH數據存儲器，數據斷電可保存10年。 時鐘誤差與對時誤差 高精度時鐘芯片，時鐘誤差≤1s/d，斷電連續運行10年；主站對時誤差≤1s。 工作電源 高可靠工業級交、直流開關電源模塊，雙電源輸入，自適應無極性接入： 第1路：AC85V～AC285V（單相）或DC100V～DC375V； 第2路：AC150V～AC285V（單相）或DC150V～DC375V。 電磁兼容性能 靜電放電抗擾度（4級）、射頻電磁場輻射抗擾度（3級）、電快速瞬變脈沖群抗擾度（4 級）、 浪涌（沖擊）抗擾度（4級）、射頻場感應的傳導騷擾抗度（3級）、工頻磁場抗擾度（5級）、脈沖磁 場抗擾度（5級）、阻尼振蕩磁場抗擾度（5級）、電壓暫降、短時中斷和電壓變化抗擾度和振蕩波抗 擾度（4級）達到IEC61000-4系列標準醉別要求。 工作環境條件 正常工作溫度：-25℃～+60℃，極限工作溫度：-30℃～+65℃； 相對濕度：10%～； 大氣壓力：66～106kPa。 整機功耗 正常工作時，整機功耗≤6W。 MTBF MTBF≥100000小時。 終端結構 壁掛式結構，尺寸為：270mm×183mm×90mm（長×寬×高）；密封式設計，ABS防水阻燃 材料，達到IP54防護標準。
