復合材料沖擊試驗機，擺錘沖擊試驗機，落錘沖擊試驗機推薦，山東落錘廠家

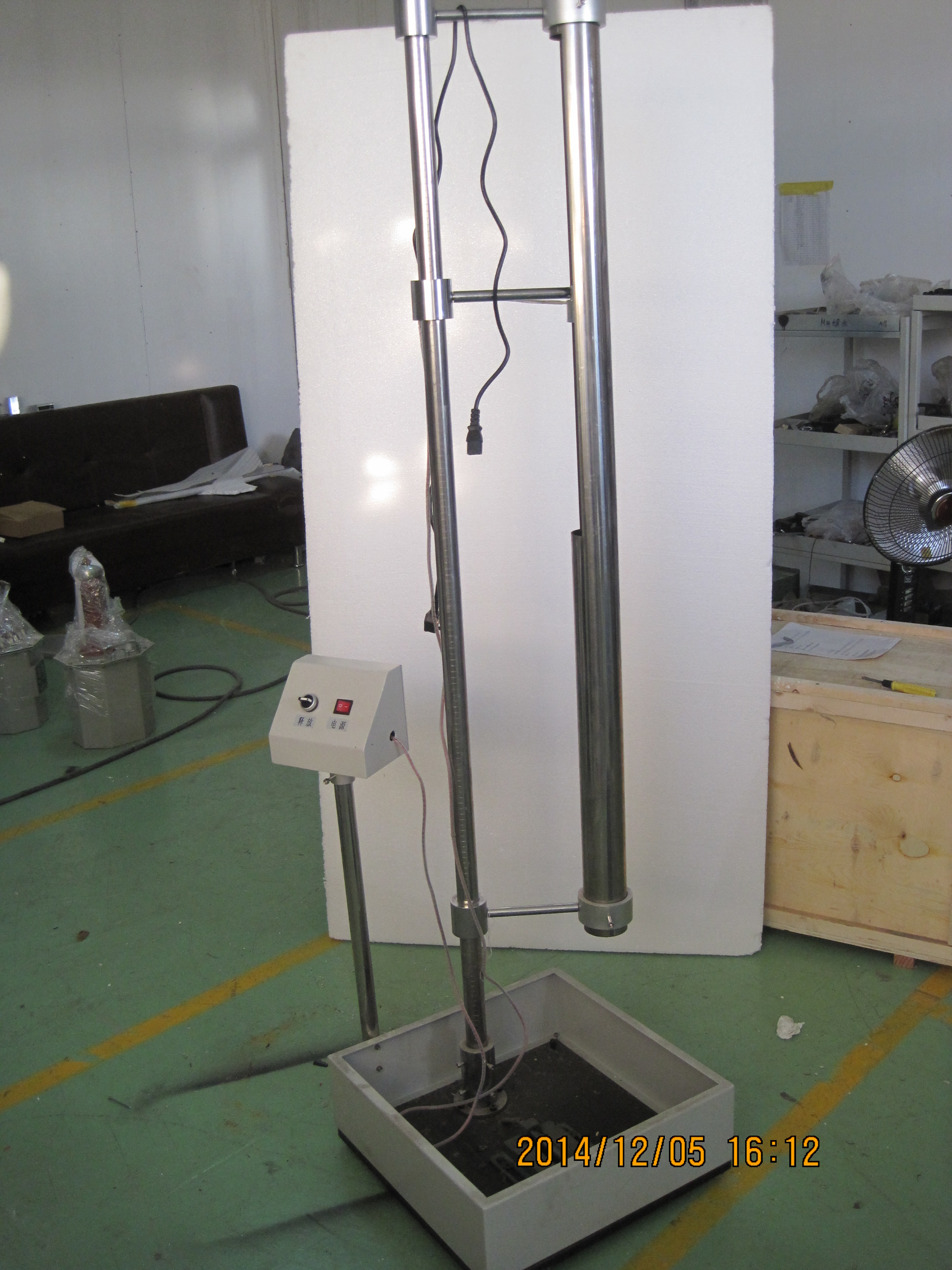

儀器化復合材料落錘沖擊試驗機 設備名稱：儀器化復合材料落錘沖擊試驗機 設備型號：CLC-AI 一、滿足標準： ISO 3127 ISO 6603 ISO7765 ISO11343 ISO8256 PREN6038 DIN 53373 ASTM D2444 ASTM D3763 ASTM D5628 ASTM D7136 ASTM D7192 二、儀器概述： 本試驗機主要測試材料的抗沖擊能力,即通過一定質量的錘頭在一定的高度自由下落對試樣進行沖擊,通過高速率同步采集錘頭對試樣沖擊接觸后的數據,分析試樣的抗沖擊能力及試樣的損壞和斷裂狀態。 我公司生產的復合材料落錘沖擊試驗機，采用的傳感器測控技術，能夠?qū)崟r(shí)采集落錘沖擊板過程中的速度隨時間變化曲線，利用瞬時沖擊速度和反彈速度計算沖擊動能和材料損傷時吸收的能量，通過軟件數據分析，得到?jīng)_擊載荷和和沖擊點位移隨時間變化曲線。 本復合材料落錘沖擊試驗機可以通過軟件進行數據分析：沖擊力、沖擊能量、沖擊速度、材料吸收能量及損傷耗散能量、損傷臨界點及韌脆轉變點……. 三、 儀器優勢說明 1、 水平校準：主機可以水平調整，保證落錘的垂直度 2、 移動便捷：安裝有可移動地腳，保證移動方便 3、數據有效：同時安裝有沖擊力傳感器和加速度傳感器，動態顯示雙趨勢沖擊圖，對測試數據進行有效對比，便于對測試數據的有效性，進行判定 4、 三維圖形：能夠?qū)_擊點進行三維立體梯形模擬展示，更形象和直觀 5、二維圖形：能夠?qū)_擊點進行二維云圖模擬展示，更形象和直觀 6、沖擊形變：能夠?qū)﹀N頭沖擊試樣過程中，對試樣的沖擊形變，進行模擬影像回放，并可以計算出形變量數值 7、沖擊速度：冠測自主開發的采集沖擊速度光柵，響應時間0.5μs（市場上現有產品，響應時間無法滿足測試需求） 8、數據采集：數據采集卡直接采集傳感器的mv電壓信號，采集速度更快， 精度更高（如經過放大器后采集，會有延時，信號會失真） 9、核心部件：沖擊力傳感器、數據采集卡，都是進口部件，保證數據的穩定性和可靠性 10、 沖擊方式：可按沖擊能量、沖擊高度、沖擊速度三種方式可選 11、 沖擊加速：需要彈簧加載，自動加載到合適的位置，進行釋放 四、產品特點： 1、 高度可以通過軟件自由設置 2、 錘頭高度調節通過高精密滾珠絲杠進行傳動，精度高，無噪音 3、 錘頭大小尺寸可以更換 4、 錘頭質量可以自由更換 5、 試驗狀態全封閉，保證實驗的安全性和可靠性 6、 具有防回彈系統，防止錘頭的二次沖擊，對試樣進行保護 7、 625KHZ高速數據采集系統，保證數據的真實性和準確性 8、 上體式結構，是錘頭與試樣分離，便于試樣的安裝 9、 試樣安裝支架，便于試樣的安裝和取樣 10、 通過氣動集成系統鎖緊和釋放錘頭，響應速率快，無延時 11、 具有斷電保護功能，保證斷電時錘頭不會意外落下 12、 整個試驗機四周配備安全防護裝置，防止斷裂試樣飛濺，同時防護門有自鎖功能，在門打開的情況下，試驗機會自鎖，主要操作無效，從而防止誤操作，保證試驗人員的安全 13、 主機結構穩定，沖擊后不會晃動，同時多次沖擊后各部件不會松動 14、 高硬度光滑導軸，耐磨性好，長期使用，不會有劃痕 15、 錘頭及其連接裝置硬度高，抗沖擊性強，使用壽命長 16、 沖擊條件設定：高度設定 能量設定 速度設定 17、 能夠打印試驗報告，同時支持導出數據及曲線 18、 曲線顯示：能夠顯示沖擊力-位移、沖擊力-時間、位移-時間、能量-位移、能量-時間等曲線，可以同時疊加出現，也可以選擇顯示其中一條曲線。 五、技術指標： 1. 有效沖擊高度：1500MM 2. 沖擊能量：0-150J (可根據要求調整) 3. 錘頭質量：2kg—10kg(可根據要求定制) 4. 沖擊速度：5.5M/S（可加速?zèng)_擊） 5. 錘頭直徑：?10mm ?12mm ?16 mm ?20mm 4把錘頭 （可要求定制） 6. 試樣夾具：試樣夾持夾緊力：≥1100N 支持：75X75mm、75X125mm、?75mm 三種試樣夾具 試樣架上平面距試驗箱頂部50mm。 7. 設備采用微機控制：實現沖擊力與時間、變形與時間和能量與時間等曲線 8. 設備具有防二次沖擊，最小防沖擊高度1毫米 9. 錘頭升降位移精度0.001毫米。 10. 可以自由設置錘頭上升的高度和沖擊能量。 11. 設備具有自動找零點功能。 12. 錘頭加持與釋放采用氣動方式且整個加持與釋放過程設備自動完成，且具有斷電保持功能。 13. 沖頭硬度：60～62 HRC（洛氏硬度） 14. 錘頭擊穿材料后錘體與設備底板具有緩沖裝置 15. 錘頭升降速度0.01mm/min---1000mm/min無極可設置，具有高低限位保護。 16. 設備具有故障、門聯鎖等報警功能。 17. 整機采用落地式剛性底座，獨立的試驗空間和錘頭升降空間且都配有獨立試驗門并有門聯鎖功能。 18. 試驗空間內的試樣夾具具有對中功能且方便更換試樣夾具。 19. 設備能打印試驗報告同時支持?jǐn)?shù)據導出功能(WORD,PDF) 20. 設備總高度≦3.5米 21. 設備重量約200KG 22. 設備能調節水平。 23. 供電電壓220V/50Hz 六、美國Dytran環形式?jīng)_擊力傳感器 1、0.05-1 mV/lbf 靈敏度 2、-51至121℃使用溫度 3、諧振頻率>75 kHz 7、沖擊量程：45kN量程 七、美國NI高速采集卡 1、采集頻率：625KHZ 2、內置數模轉換器:16bit 八、沖擊加速度傳感器 1、靈敏度：2pC/ m/s-2 2、頻率響應：1～12000Hz 3、安裝諧振頻率:40kHz 4、線性：≤1% 5、可測加速度：5000g 九、標準配置： 序號 名稱 數量 備注 1 沖擊主機 1臺 冠測 2 錘 頭 4把 冠測 3 試樣支座 2臺 冠測 4 臺式電腦 1臺 聯想 5 激光彩色打印機 1臺 HP 6 落錘沖擊測控系統 1套 冠測 7 50KN沖擊傳感器 1只 美國 8 數據采集器 1套 美國 9 加速度傳感器 1套 國產 10 錘頭砝碼 8KG 冠測 11 滾珠絲杠 臺灣上銀 12 靜音氣泵 1臺 國產 13 伺服電機 1套 杭州米格 14 氣缸及配件 1套 臺灣亞德客 15 試樣夾具 4支 中國觀祺
