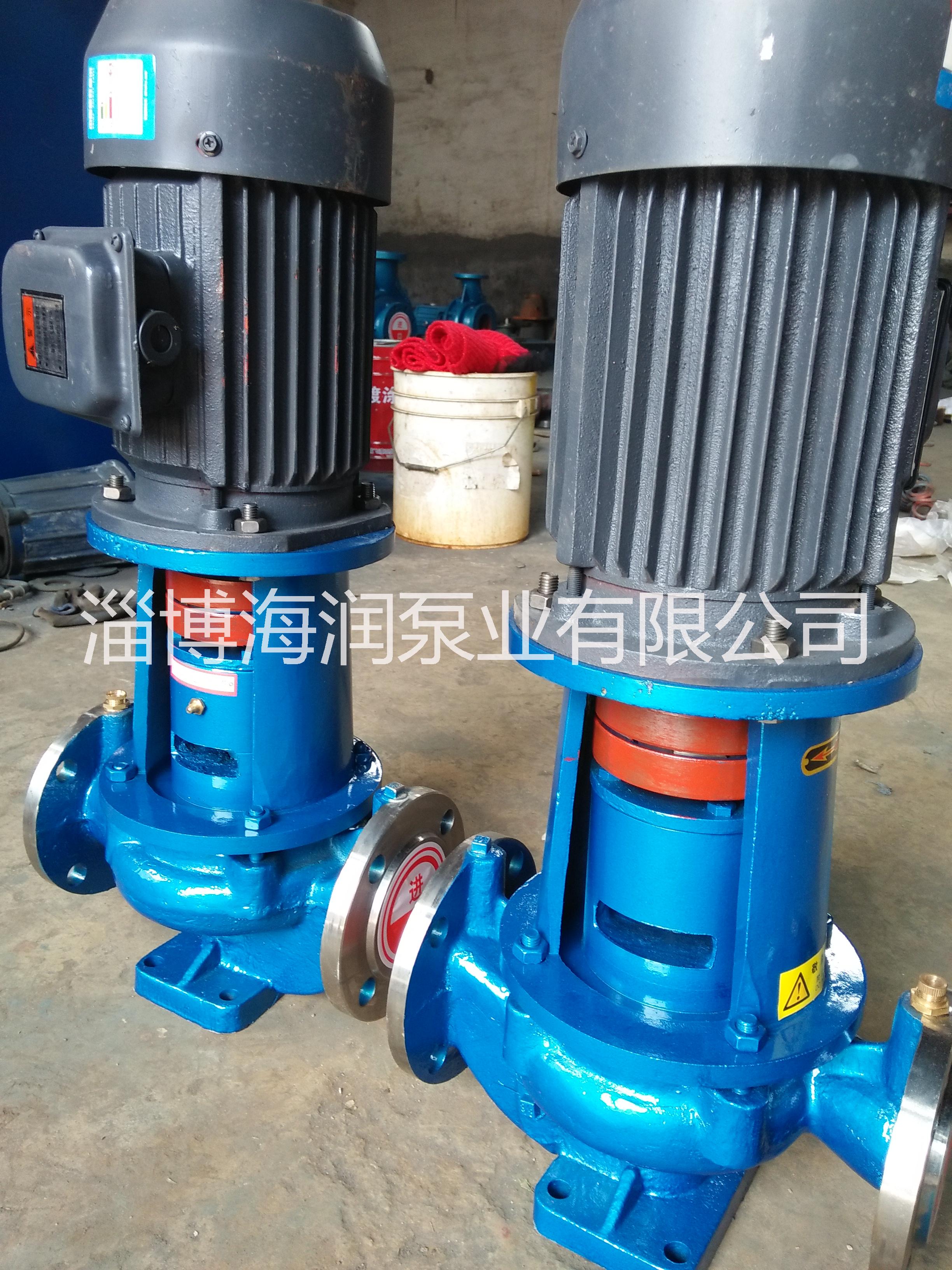

ISG立式管道離心泵

，或填料密封，該系列泵具有運行平穩可靠、噪音低、使用范圍廣等優點，是一種理想ISG型單級立式離心泵，適合于工業和城市給排水，高樓建筑水塔增壓供水，消防增壓，管道增壓，遠距離送水，通暖制冷循環等場合。鑒于該系統泵的水力模型全部采用IS泵的水力模型，因此保持了IS型泵的節能特點，加之采用泵與電機彈性連接，立式安裝，密封彩機械密封的單級單吸離心式管道泵。 ISC單級立式離心泵，是一種主要作為管道系統增壓的立式離心泵。在各種不同的使用場合完全可以替代IL、IS型泵，適用于工業和城市給排水，高層建筑水塔增壓供水，消防增壓，管道增壓，遠距離送水， 泵的型號組成及意義 如：ISG8O-250(J)_Z.O.A.B.C? ISG-單級立式離心泵 80-泵進出口直徑 250-葉輪名義直徑 J-設計轉速為2900r/min的泵降速至1450r/min運轉 Z-葉輪直徑加大型0 葉輪原型 A葉輪直徑次切割 B-葉輪直徑第二次切割 C-葉輪直徑第三次切割 結構特征 1、采用Y系列標準電機， 電動機與泵彈性聯接傳遞動力。避免了采用直聯電機需承受軸向力的缺陷，大大提高了電機和泵的使用壽命。 2、泵軸選用優質鋼材和低噪音滑動軸承，采用鍍鉻處理增強了軸的使用壽命，降低噪音。 3、葉輪采用IS型泵葉輪的水力模型自行改進，具有效率高，性能曲線無駝峰等特點。 4、水泵與電機之間采用彈性聯軸器，可自動補償泵與電機之間的誤差，大大提高了泵的使用壽命。 5、泵蓋，精心設計，一蓋多用，同一泵蓋即可裝機械密封也可裝填料密封，既可輸送熱水，又可輸送清水。 吸入室采用螺旋型結構使液體流動更符合流體力學原理，效率比直聯泵高2%-5%。本系列泵性能參數采用IS02858。 流量范圍：流量Q2.2m3/h-1600m3/h，揚程H3m-125m,汽蝕余量2.5m-7m每一種型號通常分為Z、O、A、B、C五個型式，共有291個規格。 圖
