一、設備簡介

在很多情況下，紅外分析儀分析檢測NOx (NO₂和NO含量) 時需要使用NO₂-NO 轉換器。將NO₂通過催化劑在高溫環境下轉換成NO進行檢測。

2NO₂ =（180 ?C催化劑）=2NO+ O₂

采用不銹鋼加熱內筒、內配碳鉬混合型催化材料的NO_X-001轉換器正是為此目的而設計的。該系列轉換器壽命長、轉換率高、穩定性高。在長時間在線工作方面有的表現。

二、分析儀外觀

NO_X-001轉換器外觀

三、技術參數

氣體流速：            ＜2L/min

工作壓力：            2 Pa

NO₂/NO轉換效率：      ≥95%

轉換器溫度：          180?C

NO₂濃度：             ＜200ppm

電源：                220V  50Hz  150VA

外形尺寸：            483mm寬×300mm長×高 105mm

氣體出/入口：         6毫米不銹鋼管接頭

轉換測量模塊連續使用壽命：1年。

四、改造方案

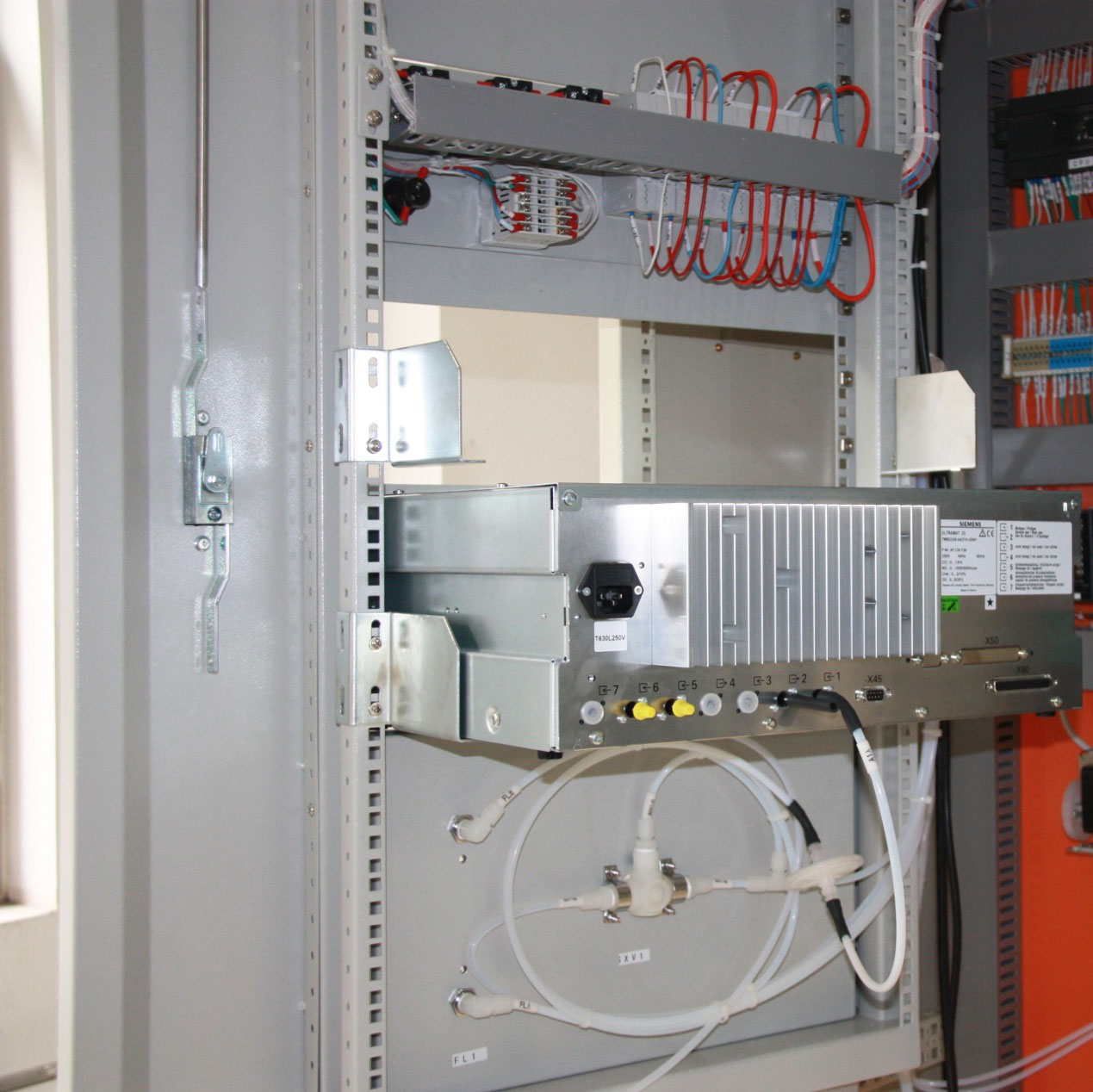

1、 SCS-900煙氣排放連續監測系統機柜預留3U盲板用于安裝NOX轉換器。如下圖：

將SCS-900機柜3U盲板拆下，并安裝托架，如下圖：

2、 將NOX轉換器安裝至3U盲板預留位置，如下圖

3、 連接NOX轉換器的電源線，進氣口與排氣口，NOX轉換器則安裝完畢。如下圖：

4、 設備安裝調試后需對上位機軟件進行升級。

五、甲乙雙方責任：

甲方職責

甲方負責申請改造用時。

甲方負責確保現場有合理的系統儀器改造安裝的空間和位置。

甲方負責配合改造設備安放就位和相關工作的協調配合。

甲方負責將氣源引至測點位置。

甲方負責改造用電纜的提供和敷設。

甲方負責取樣管線的敷設。

乙方職責

乙方負責所供改造煙氣排放連續監測系統及設備的設計、制造、供應、檢驗、試驗、發送、調試和指導工作，以確保所供設備安全、可靠和有效運行。

乙方負責所供煙氣排放連續監測系統的調試，并進行。

利用甲方的設施，對甲方的人員進行安裝、調試、運行操作的培訓。

乙方于簽訂合同起20日內完成供貨，2014年4月30日前全部調試正常運行和傳輸，并完成設備驗收工作。

當乙方設備/材料運抵施工現場，應通過甲方開箱驗收，如發現不符合設計和標準的設備材料時，將由乙方負責更換。

乙方所負責的設備安裝工作結束后，配合甲方組織的對設備驗收，所需驗收費用由乙方負責。

六、需要更換相應硬件和進行軟件升級的詳細清單（單套）：

七、備件更換周期
