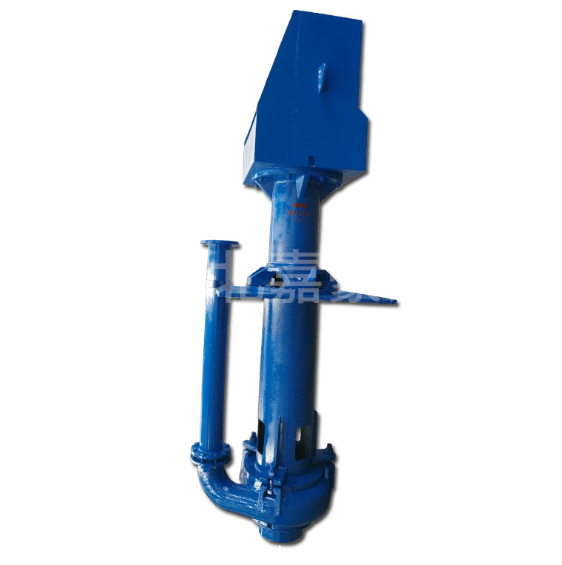

*洗煤廠輸送煤炭離心泵150SV-SP立式耐腐蝕渣漿泵機械密封

產品介紹

      SP型泵過流部件由耐磨金屬制成。

      SPR型泵浸入液下的零部件均帶橡膠外襯，適用于輸送無棱角的磨蝕性渣漿。

      根據渣漿池液面的高低，可選擇不同長度的泵傳動軸或吸入管。

      采用多種速度和多種變型方式，使得泵在工況下運行，使用壽命長，運行效益高，能滿足工作條件

      主要適用于輸送腐蝕性、粗顆粒、高濃度渣漿。廣泛地應用于冶金、礦山、煤炭、電力、建材、環保等部門。

結構安裝

      SP型泵是立式離心渣漿泵，泵入口垂直向下，出口在泵的另一側垂直向上。泵主要由下濾綱、泵體、葉輪、軸、護板、支架等零件組成，泵上部有軸承支承；泵安裝在液下，不要任何軸封，過流部件采用耐磨材料。

      該型泵的傳動型式為BD和DC兩種，即皮帶傳動和直聯傳動。浸入液下的深度在標準尺寸范圍內可根據用戶的實際需要而定。

      從泵吸入口方向看為逆時針旋轉。

多結構特點

      1.采用立式懸臂式、單泵殼結構。

      2.雙吸、半開式葉輪設計，采用硬質合金或橡膠葉輪。

      3.筒式軸承組件，選用高容量軸承設計，軸承采用脂潤滑。

      4.可調節葉輪與護板之間的間隙，保證泵的運行。

      5.無需任何軸封。

      6.泵與驅動機可選用直聯傳動、三角帶傳動。

      7.RVS型采用橡膠過流部件、與漿液接觸的部件襯膠，適應較強的腐蝕性工況。

結構優點

      易損件壽命長；過流粒徑大；維護方便；運行費用低；可靠性高；類惡劣的輸送條件。
