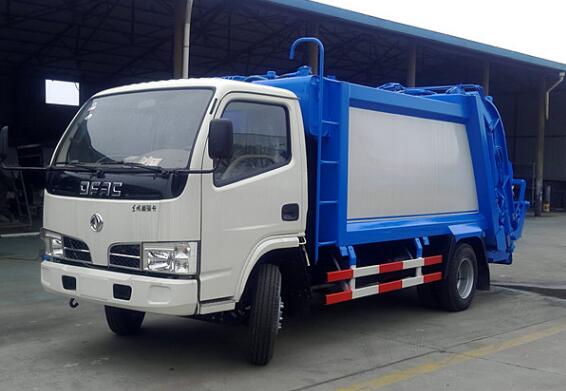

6方壓縮垃圾車 勾臂垃圾車 掛桶垃圾車 為垃圾收集 清運助力

壓縮式垃圾車之所以與一般的垃圾車不同，是因為它具有簡單的垃圾收集方式，能夠?qū)⒊鞘兄须S意擺放的垃圾裝納“肚中”，且它不會產生二次污染，能夠在很大程度上提高地區或小區垃圾的收集效率?！皦嚎s式垃圾車具有壓縮性強，裝載量也相對較大，其可以用8噸的力來碾壓垃圾，而且這個碾壓過程完全可以讓司機一個人操作實現，不僅防止了垃圾對環境的污染，更減輕了環衛工人的工作負擔。


在日常環衛垃圾清運過程中，后裝壓縮式垃圾車以 裝載量大、密封性能好且節省人工的優點，現在已環衛垃圾清運車中，使用最普遍存在的一種車型，今天就給大家介紹一下后裝壓縮式垃圾車的主要工作原理:




一、后裝壓縮式垃圾車填裝過程


 后裝壓縮式垃圾車填裝過程見圖一，步驟①為起始位置，當填裝料斗裝滿垃圾后，刮板打開，作好插入松散垃圾的準備，步驟②后裝壓縮式垃圾車，滑板帶動刮板一起向下移動，插入垃圾中進行破碎和壓縮。步驟③后裝壓縮式垃圾車刮板向前回轉，進一步壓實垃圾，步驟④后裝壓縮式垃圾車刮板到位后隨滑板向上移動，將垃圾壓實裝填到垃圾箱中，并回到起始位置。在垃圾連續不斷地壓填過程中，推鏟在擠壓力的作用下克服背壓逐步后退，使垃圾均勻地充滿整個垃圾箱。


 二、后裝壓縮式垃圾車垃圾轉運與卸料


     后裝壓縮式垃圾車裝滿垃圾后垃圾箱完全處于封閉狀態，在轉運途中不會污染環境。垃圾車在處理（或填埋）場卸出垃圾時，先舉起填裝器，敞開垃圾箱后端，原停于垃圾箱前端的推鏟向后移動，沿水平方向，把垃圾箱里的垃圾推出。垃圾卸料見圖一中步驟（7）。1


三、結構特點


后裝壓縮式垃圾車的垃圾箱和填裝器皆為優質碳素鋼板焊接結構，垃圾箱采用圓弧形截面。垃圾箱內部裝有折面型推鏟，推鏟由推鏟油缸驅動，可以沿垃圾箱底部兩側的導軌滑動，推鏟既起到卸出垃圾的功能，又起到封閉垃圾箱前端的作用。填裝器內有滑板和刮板，分別由滑板油缸和刮板油缸驅動，滑板在填裝器兩側的滑槽內運動，刮板繞滑板鉸軸運動。垃圾箱和填裝器之間裝有舉升油缸和鎖緊機構。舉升油缸驅動填裝器升降，鎖緊機構使填裝器鎖定在垃圾箱上。車尾的翻桶機構通過油缸實現垃圾桶的翻轉傾倒垃圾和回位。后裝壓縮式垃圾車液壓系統采用了組合控制閥組，油管排列整齊、美觀、布局合理。


四、后裝壓縮式垃圾車液壓系統的工作原理


后裝壓縮式垃圾車的液壓系統為—開式系統，由一個齒輪泵供油，齒輪泵的動力來自：發動機-變速器-取力箱。取力箱采用氣動離合，通過操縱駕駛室內的電控旋鈕開關來完成。在油箱的出油和回油口分別設置了粗、精濾油器，使供給液壓系統的工作油液保持清潔。由油泵提供的高壓油進入多路換向閥，操縱多路閥，高壓油被分配給相應的油路，完成相應的機構作業動作。通過PLC或按鈕，按作業程序控制電磁氣閥，由氣缸操縱多路閥，完成垃圾壓填循環或推擠卸料或傾倒垃圾桶（斗）的垃圾等作業。多路閥內設有溢流閥（安全閥），防止系統過載，多路換向閥的閥芯處于中位時，系統處于卸荷狀態。多路閥的各油口附屬閥起相應的限載或補油作用。推鏟閥的調定壓力使滑板油缸達到一定的作業壓力將垃圾壓縮后推鏟油缸才能回縮。舉升油路中油缸上設置了平衡閥，使填裝器下落平穩和能在任何位置長期停留，并保證舉升油缸軟管破裂后填裝器不會突然落下，使用安全。
