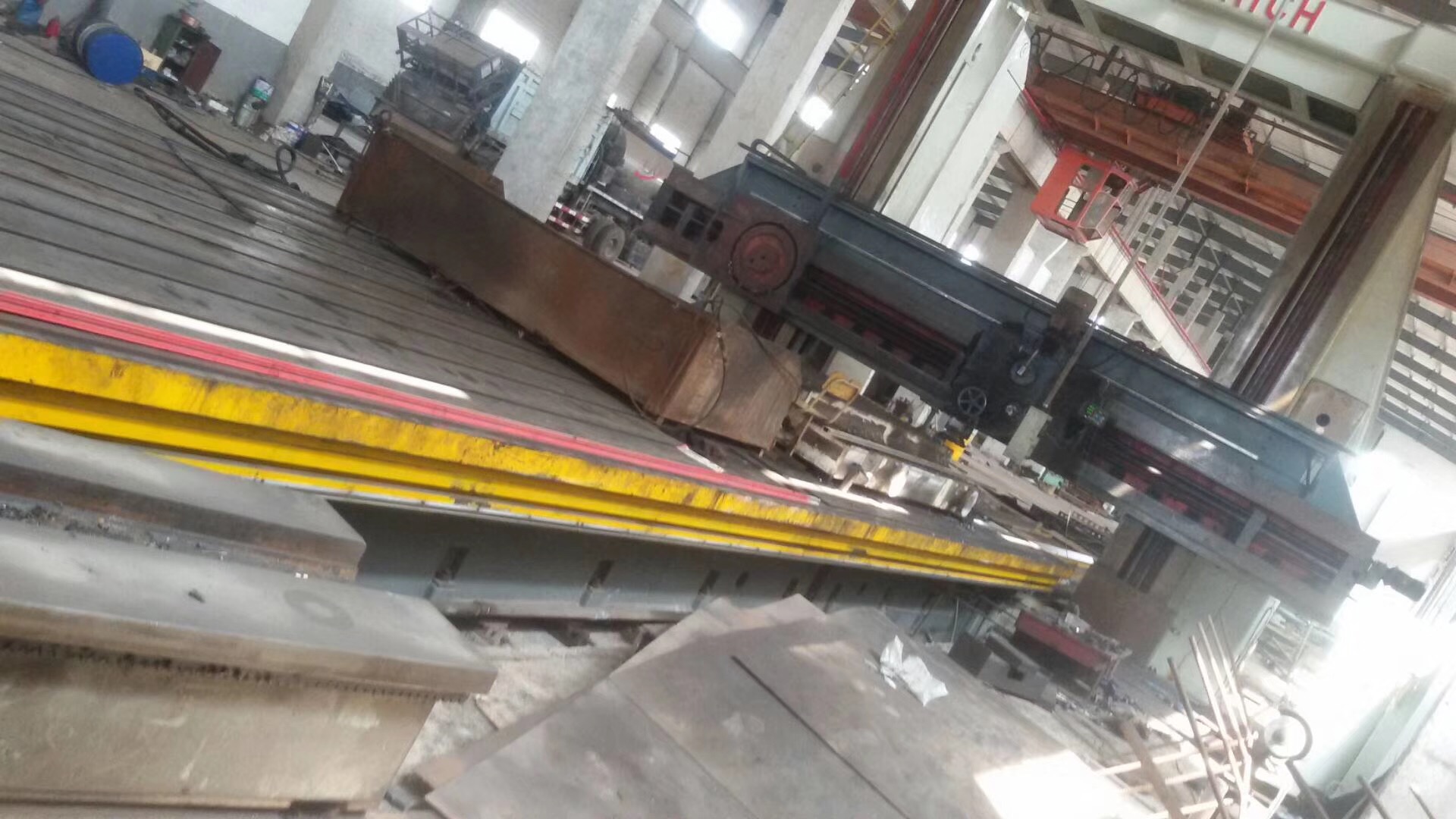

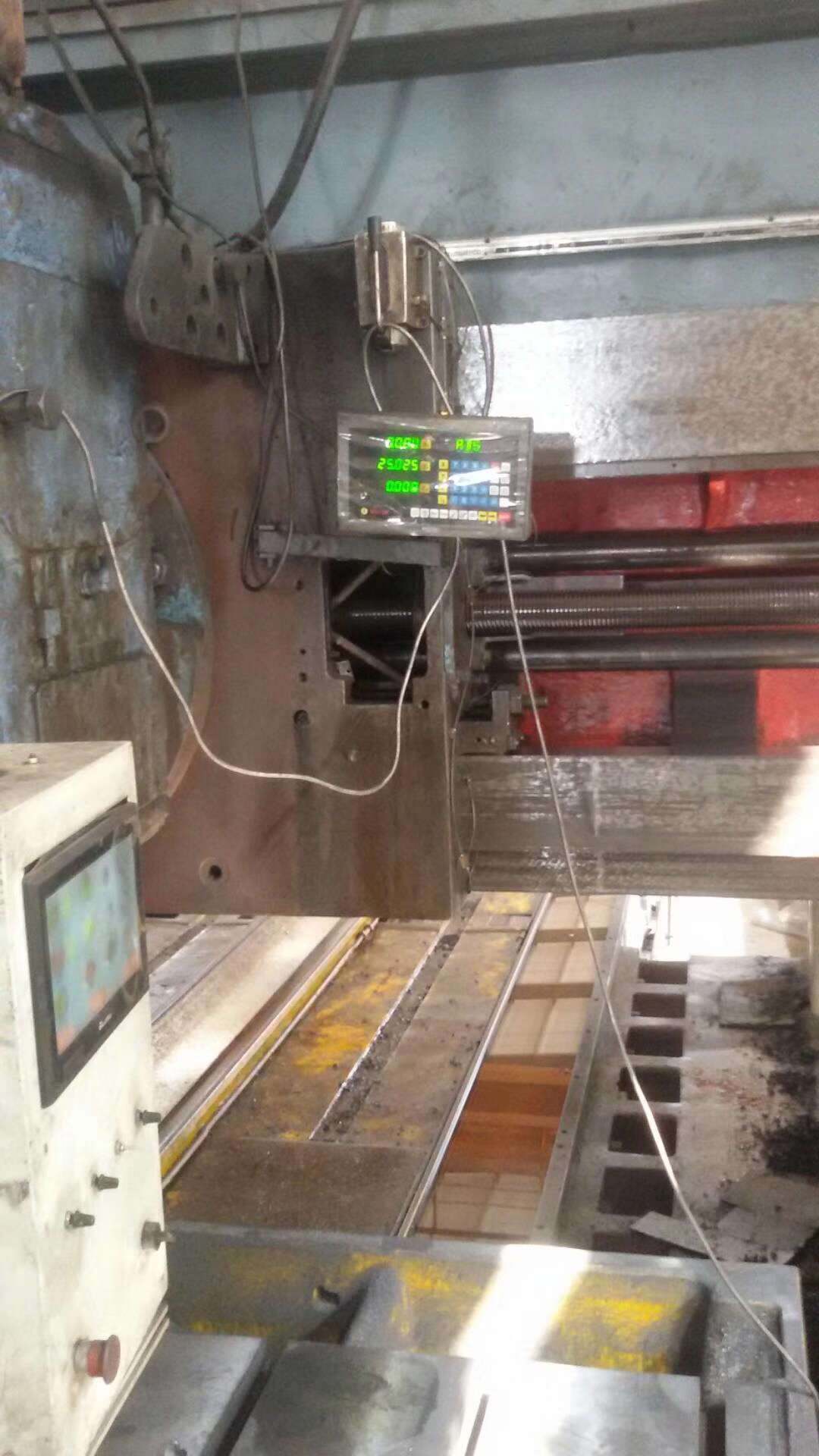

山東青島膠南17米龍門銑安裝磁柵

磁柵尺產品說明 磁柵尺測量系統專為線性位移測量而設計。 磁柵尺經濟,效率特別適用于長距離的測量。 磁柵尺特別適用于如油污,切削屑,震動等惡劣環境。 磁柵尺依應用性質不同可定義出兩個不同的系統。 磁柵尺測量系統: 使用于線性位移測量并于顯示器顯示測量值 磁性編碼器: 使用于線性位移測量并將位移量轉換為對應的脈波數輸出給PLC或控制器. 磁柵尺特點： 精度高:磁柵尺分辨率可達0.0002MM,系統精度0.01MM 信號強:磁柵尺讀頭輸出信號為24VPP輸出,可以直接給二次設備,如PLC,記數器等 磁柵尺信號輸出形式多:PP/OP/LD/TTL; SSI/RS485/RS422 (5V,24V) 1V~~正弦波信號 4-20MA電流信號 0-10VDC 電阻多種形式 磁帶磁性穩定,使用壽命長,10年不丟磁 產品齊全. (分辨率:0.0002MM,0.001MM,0.01MM,0.025MM,0.04MM,0.1MM, 0.25MM,1MM) 防護等級高:IP67,可直接工作于油,水,100度高溫等惡劣環境 磁柵尺安裝要求: ME- 線纜走向必須和動力線分開以減小串入噪聲 磁柵尺輸入電源 : 電壓允差不能超過 +/- 5%. 波紋不超過 50 mV 磁柵尺電氣干擾的抑制 : 供電電壓不超過額定值的 +/- 5v 波紋電壓不超過 50 mV 帶 RC 網絡的 AC 扼流圈 , 例如 0.1 微法 /100 歐姆，安裝自由輪二極管到 DC 線圈， 安置 RC 抑制電機和它的斷路線圈 ( 在電機端子盒中 ) 為電子裝置提供額外的電力 磁柵尺磁帶由 3 個部分組成: 長度從 0.5 到 90 m A 相當柔軟的有磁性的尺帶 B 鐵性的粘合橡膠尺帶的柔性基帶 . 用于支撐磁帶、提供磁場通路,和機床粘合由雙面膠帶制成 C 此層透磁帶用于保護橡膠磁帶，可彎曲易于運輸，供貨時是單獨分開的，使用時用雙層膠帶和橡膠磁帶粘合 安裝磁柵尺的說明 將磁柵尺尺帶粘到機床上 薄型尺帶必須粘合到清潔、干燥、平整的表面。典型的qingxiji是 50% jiujing和 50% 的水混合液( 請注意制造商關于接觸此類的提示 ). 在銅、黃銅等表面應確保表面清潔沒有任何氧化層 粘合表面 尺帶粘合到表面后直接產生粘合力，適當加壓效果好 磁柵尺粘接溫度 磁柵尺的粘接溫度是從 +21° 到 38°C. 如果溫度在 11°C 或更低 , 粘接劑會變得太硬粘合力會不夠 , 在正確應用情況下，粘合力在零下溫度時也能保證。 粘合 72 小時后結合力會到( 在 21°C)
