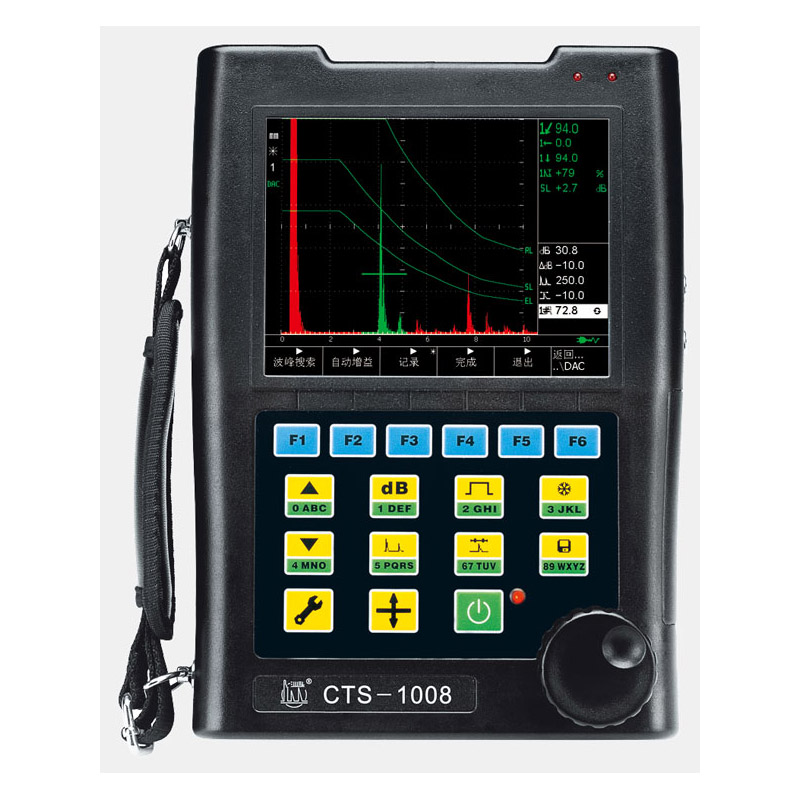

汕頭CTS-1008 型數字式超聲探傷儀 數字超聲波探傷儀

產品介紹： CTS-1008型超聲探傷儀應用當今的模擬、數字電路技術，匯集“汕頭超聲”50年超聲儀器設計、制造經驗而研制的更新?lián)Q代產品。儀器性能，功能齊全實用，體積小，重量僅1.4kg；能實現圖像化的超聲探傷，并配備多種接口，以滿足用戶的各種檢測需求。儀器在實現超聲探傷的同時，還能作為一臺方波發生器使用。 功能特點： 的電路設計、高達640MHz的采樣頻率，640x480的顯示分辨率，確保能快速、準確地對缺陷的回波信號進行顯示和分析，對各種弱小信號的變化和細節都能及時響應，回波信號的實時性和真實性得到有效的保證。 開發的、采用國內業界的可調方波激勵技術，內置帶有可調節選項的高性能“方波/脈沖發生器”，實現與探頭的匹配（能對無感線圈探頭進行激勵），見圖(1)。對檢測高衰減材料或厚工件具有的穿透力和信噪比；而對檢測薄工件和復合材料又有高的分辨率。 圖(1) 方波激勵無感線圈，頻率5MHz。調整不同寬度，可獲得靈敏度和分辯力。 當方波寬度為探頭頻率周期一半時(5MHz，對應約100ns)，此時靈敏度。 當方波寬度為探頭頻率一個周期時(5MHz，對應約210ns)，此時分辯力。 在同等電壓條件下，方波激勵靈敏度比負脈沖電壓激勵可提高12dB以上 獨特的接口方式，可將儀器作為一可調方波發生器使用，擴展了應用的空間。 豐富的接口，具有高速網絡接口（LAN）可提供遠程數據傳輸和控制，也可多臺儀器接入網絡并機使用，大大提升儀器的使用功能。高速主控USB接口，不僅可外接U盤、移動硬盤等存儲設備，使波形、數據存儲不受限制，還可外接USB鼠標等輸入設備，以便對圖形化波形進行精細、的分析。 具有同步模擬、射頻（RF）波形輸出接口，可作外接數據采集或探頭測試的信號源。 采用5.7"TFT（640x480）高分辨率彩色液晶顯示屏，令回波信號波形細節得以精細顯示，大大提高分辨率，對缺陷性質的分析和判斷極為有利。 內置智能型鋰電池充電器。電池、直流供電自動檢測和顯示；充電、供電自動切換，電池充電溫度雙重保護，安全性得以保證。 人性化的菜單設計，見圖(3)， 國內鍵盤和旋鈕任選調節方式，令操作更加便捷、高 效，探傷過程倍感輕松舒適。中英文菜單選擇，多種文字輸入方式，讓報表和輸出報告輕松完成。 圖(3) 在此界面下，檢測常用功能鍵被優取出來。 “自動增益”功能，用戶隨時將閘門內回波幅度調整到預設高度。 “波形擴展”功能，將閘門內波形擴展至全屏幕，以便看到波形細節及提高分辨力。 “波峰”功能，省去用戶頻繁移動閘門的苦惱，隨時幫你智能尋找缺陷信息。 “全屏參數”功能，羅列檢測過程中儀器當前參數，可瀏覽、可設置。 內置多種應用軟件，覆蓋檢測的不同場合；內帶“美國石油組織進行缺陷尺寸定量的推薦準則API 5UE”和“美國鋼結構焊接規范焊縫分級AWS D1.1”功能軟件，使檢測更加得心應手。 自動測試探頭頻率，智能優化方波寬度，實現探頭、儀器和被測工件的匹配。 動態錄像或短片回放，圖像化厚度測量、報警和波形連續存儲功能，提供多種波形測量模式，見圖(4)。 圖(4) 厚度測量模式可分為單探頭和雙探頭方式，測量分辨率為0.1mm。 測量結果以圖像化存儲，可設置報警狀態、可查看，最多存儲200點結果。 報警時閘門內波形顏色變化、DAC曲線報警采用不同顏色提示功能，見圖(5)。 圖(5) 人體工程學優化設計的結構和外觀，實現了擁有5.7"顯示屏、內含電池，儀器重量卻小于1.4kg，在國內同行無出其右，操作和攜帶極為便利。 性能指標： 衰減器誤差 每12dB ± 1dB 等效輸入噪聲 <40×10-9 V/√HZ 脈沖類型 方波，發射電壓25~250V連續可調，步進為25V 工作方式 單、雙 阻尼 400、80Ω 工作頻率 分寬帶、窄帶兩檔，寬帶：0.5～20MHz，窄帶：1～4MHz 增益 0.0～110.0dB ，步進值：0.1、1.0、2.0、6.0dB；0.1dB檔提供智能加速調節功能 聲速范圍 1000～15000m/s ，連續可調，內置30個常用的材料聲速值 檢測范圍 0.0～10000mm (鋼縱波) ，連續可調，最小步進值 0.1mm 檢波方式 正向、負向、全波、射頻（RF） 閘門及報警器 兩路硬件驅動實時報警信號，可選：進波報警、失波報警、最小厚度報警、DAC曲線報警 報警信號可選蜂鳴器（聲、發光二極管（光）方式 顯示屏 5.7"高分辨率TFT彩色液晶顯示屏，點陣數640×480 脈沖移位 -7.5～3000μs 探頭零值 0～999.9μs 脈沖重復頻率 25～1000Hz，自動調節方式 垂直線性誤差 ≤3% 水平線性誤差 ≤0.1% 靈敏度余量 ≥63dB (200Φ2平底孔) 分辨率 ≥34dB (5P14) 動態范圍 ≥32dB 抑制 (0～90)%，不影響線性與增益 RF輸出阻抗 50Ω 同步采集輸出模式 集電極開路（OC門） 電噪電平 <10% 接口 C6探頭接口（可選為Q9接口） USB HOST LAN網絡接口 電源 大容量鋰電池，無記憶效應，連續工作6小時以上 內置充電器(可另購?fù)饨映潆娖?；交流：220V 環境溫度 -30～50℃ 相對濕度 20%～95%RH 重量 1.4kg(含電池) 體積（高×寬×厚） 240mm×172mm×44mm
