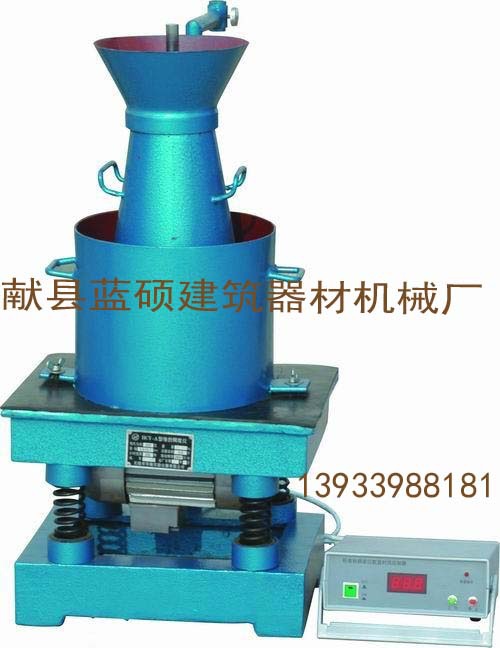

HVC-I混凝土維勃稠度儀

稠度儀型號:HVC-A HCY-A型混凝土拌合物數顯維勃稠度儀是測定砼拌合物的維勃稠度值。用于評定混凝土拌合物坍落度在10mm內的混凝土，骨料粒徑40mm，符合GBJ80-85的國jia標準?；炷辆S勃稠度儀 維勃稠度儀 維勃稠度儀使用方法 維勃稠度 維勃稠度法。 砼拌合物數顯維勃稠度試驗儀技術參數： 1.震動頻率50±3Hz 2.電機0.25千瓦380V 3.空載振幅0.5±0.1mm 混凝土維勃稠度儀操作規程 1、把混凝土維勃稠度儀放置在堅實水平的基面上，用濕布把容器、坍落筒、喂料斗內壁及其他用具擦濕。獻縣藍碩建筑器材機械廠致力于砼拌合物數顯維勃稠度儀的研發制造，保證了砼拌合物數顯維勃稠度儀的出廠品質。 2、把按要求取得的混凝土試樣用小鏟分三層均勻的裝入筒內，每層高度在搗實后大致為坍落筒筒高的三分之一，混凝土塌落度儀每次用搗棒插搗25次，插搗由外向中心進行，應插搗均勻。砼拌合物數顯維勃稠度儀插搗二層和頂層時，搗棒應插透本層并使剛剛插入下一層，澆灌頂層時，混凝土應灌滿到高出坍落筒，此過程中如混凝土沉落到低于筒口則應隨時添加保持高于筒頂，頂層插完后，刮去多余的混凝土用抹刀抹平。 3、把喂料斗轉離，小心并垂直提起坍落筒。此時要注意不使混凝土試件產生橫向扭動。 4、把透明盤轉到混凝土臺體頂面，放松測桿螺絲，小心降下園盤，是它輕輕的接到混凝土頂面。 5、擰緊固定螺絲，并檢查測桿螺絲是否已經完全放松，同時開動振動臺和秒表，并關停振動臺，記下秒表上的時間，即為該混凝土拌合物的微波稠度值，讀數精que至1S。 數顯砼維勃稠度儀結構原理 本儀器如圖（一），由以下部分組成： 1. 容器內徑240±5mm ，高為200±2mm 坍落度筒其內部尺寸為：底部直徑 200±2mm 頂部直徑 100±2mm 高 度 300±2mm 2. 旋轉架與測桿（12 ）及喂料口（10）相連。測桿下部安裝有透明且水平的圓盤（14） ，并用定位螺釘（9）把技術電話0317-8078678測桿（12）固定在數顯表中。旋轉架（11）安裝在立柱（16）上通過十字凹槽來控制方向，并用固定螺絲來固定其位置，就位后測桿（12）與喂料口（10）的軸線與容器（6）的軸線重合。透明圓盤直徑為230±2mm，厚度為10±2mm。荷重塊直接固定在圓盤上。由測桿、圓盤及荷重塊組成的滑動部分總重量為2750 ±50g。 3. 搗棒： 直徑16 mm，長600mm的鋼棒，端部應磨圓。 4. 震動臺：工作頻率50±3Hz ，空載振幅0.5±0.05mm。 數顯砼維勃稠度儀儀器的調整 1. 儀器調水平 砼拌合物數顯維勃稠度儀出廠前臺面對底平面的不平行度小于1mm ，其測量方法是：將震動臺放在平臺上，用高度尺測臺面四角處的高度，其高度應小于1mm，使用中如發現超差，必須重新調整。調整的方法是：修整四個機腳的厚度。 2. 調零位 砼拌合物數顯維勃稠度儀將坍落度筒（7）放在容器（6）內，在坍落度筒（7）內裝配重物（其重量相當于料重的重物）。松開四個螺檢（18 ） ，將喂料斗（10）扣緊于坍落度筒上緣，并使旋轉架（11）和立柱（16 ） 按圖（一）中位置扣好，然后擰緊四個六角頭螺檢。松開定位螺釘（9） ，按圖位置使透明圓盤（14）放在坍落度筒（ 7）上，并使立柱和導桿扣好，按數顯表置零鍵調零。 HCY-A型數顯砼維勃稠度儀測試步驟： 1. 把本儀器放在堅實水平的平臺上，用濕布把容器、坍落度筒、喂料口內壁及其它用具濕潤。 2. 將喂料口提到坍落度筒上方扣緊，校正容器位置，使其軸線與喂料口軸線重合，然后擰緊蝶形螺母。 3. 把按要求取得的混凝土試樣用小鏟將料分三層裝入坍落度筒內，每層料搗實后約為高度的三分之一，每層截面上用搗棒均勻插搗25下，插搗第二層和頂層時應插透本層，并使搗棒剛剛進入下一層頂層，插搗完畢后刮平頂面。 4. 將透明圓盤轉到坍落度筒上方鎖緊定位螺釘并調零。 5. 使喂料口、圓盤轉離，垂直地提起坍落度筒，此時并應注意不使混凝土試樣產生橫向扭動。 6. 把透明圓盤轉到混凝土圓臺體頂面，放松定位螺絲，降下圓盤，使其能輕輕接觸到混凝土表面，讀出數值即為坍落度值。 7. 同時按控制器“啟動／停止”按鈕，當震動到透明圓盤的底面被水泥漿部滿的瞬間再按“啟動/停止”按妞，震動停止，控制器顯示數值（時間：單位秒）即為維勃稠度值。 注：如提起坍落度筒，試體坍邊或剪壞，則試樣作廢并另取試樣重做，如連續兩次都發生這些現象，則所取混凝土不能做這項試驗。 獻縣藍碩建筑器材機械廠 生產銷售：力學試驗儀器（壓力機，機，巖石試驗機，電子機），瀝青試驗儀器、各種鑄鐵塑料試驗?zāi)！８鞣N規格養護箱、干燥箱、養護設備。銷售混凝土實驗儀器、水泥實驗儀器、土工試驗儀器、無損檢測儀器、防水卷材試驗儀器。我公司擁有極高的性價比的儀器設備，在消費者當中享有較高的聲譽，公司與全國多家檢測站，檢驗中心，中鐵，中交，各大院校，及多家零售商和代理商建立了長期穩定的合作關系。?獻縣藍碩建筑器材機械廠 實力雄厚，重信用、守合同、保證產品質量，以多品種經營特色和薄利多銷的原則，贏得了廣大客戶的支持信任。 聯系人：郭經理 電話：0317-8078678 QQ:864850432 手機：13933988181（微信同號）
