郵箱：
手機：
- 品牌： 其他
- 型號： 1010
- 類型： 龍門鉆床
- 控制形式： 數控
- 產品類型： 全新
- 是否庫存： 是
- 售后服務： 整機免費保修一年
- 主電機功率： 7.5
- 外形尺寸： 2800*2100*2400
- 軸數量： 三軸
- 鉆孔直徑范圍： Φ2-Φ32
- 主軸轉速范圍： 30~3000
- 主軸孔錐度： BT40
- 適用行業： 鋼結構建筑
- 布局形式： 其他
- 適用范圍： 通用
- 作用對象材質： 金屬
具體配置請咨詢客服或致電：130-7530-1758

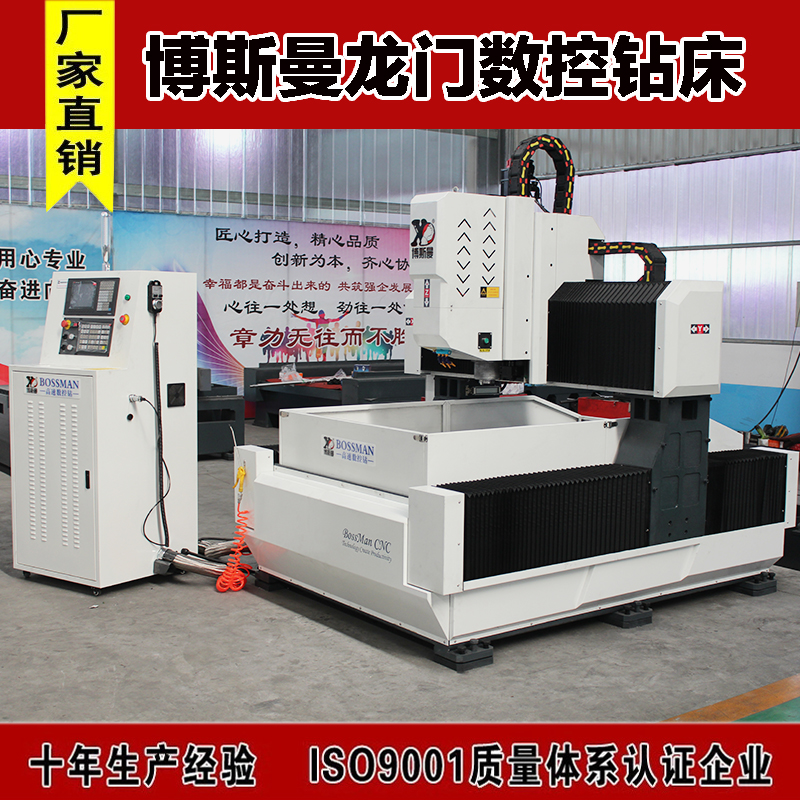

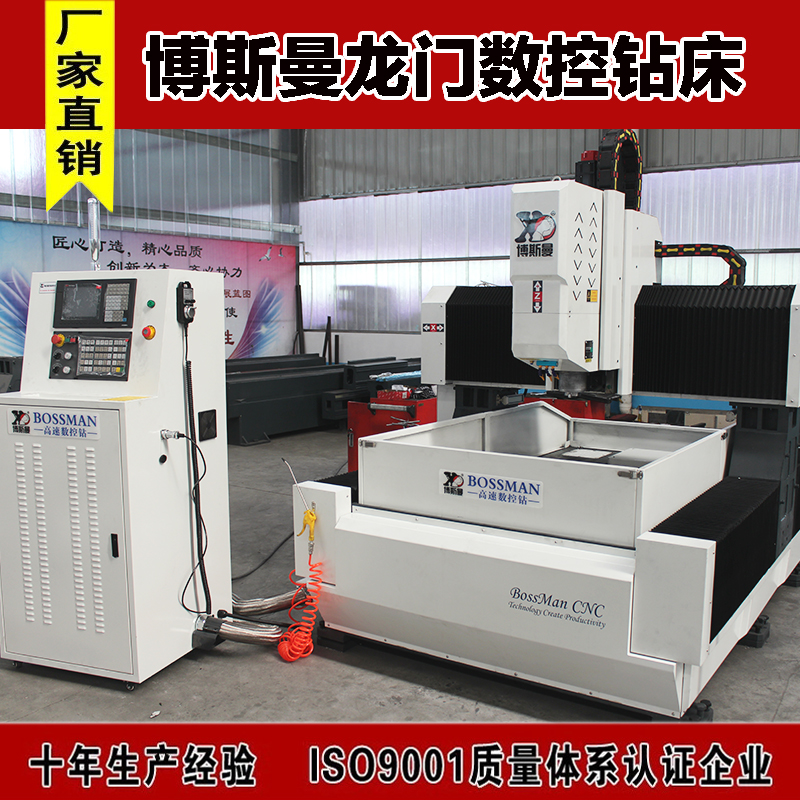

機床結構：
1、機床主要由床身、工作臺、龍門、動力頭、數控系統、冷卻系統等部分組成。龍門數控鉆床機床采用床身工作臺固定，龍門移動的形式。
2、龍門數控鉆床共有3個數控軸，床身上裝有重型直線導軌，龍門可沿導軌作縱向運動（x軸），龍門橫梁上也裝有直線導軌，溜板可沿導軌作橫向運動（y軸），溜板上裝有滑塊，動力頭上裝有導軌，動力頭可在溜板上作垂直方向運動（z軸），x、Y、z軸都采用數控伺服電機加滾珠絲杠驅動。
3、動力頭主軸采用精密主軸，伺服主軸電機驅動，可根據需要無級調速。主軸可通過BT40夾頭裝夾鉆頭絲錐或銑刀，配有氣動打刀缸，實現一鍵換刀，精度更高，實現高速切削。
4、床身、立柱，工作臺，龍門為HT250鑄造結構件，支架為矩形管焊接件，加工前經高溫退火，半精加工后二次退火去除應力，然后再精加工，可保證機床精度穩定,床面采整體鑄鐵工作臺精銑出T型槽，臺面數控精磨而成，保證工作臺面精度。 5、機床采用水冷，內冷外冷兼?zhèn)?，內冷采用意大利羅拓福斯高速旋轉接頭高壓供水，配備冷卻液供給、回收、循環系統,配備自動油路潤滑系統，保證直線導軌與滾珠絲杠的平穩長久有效工作。
6、控制采用凱恩帝數控系統，電驅采用高精度伺服電機驅動，配備RS232接口和彩色顯示屏，中文操作界面，可現場/外部USB輸入工件，操作簡便，配備全數字高速手輪，使您的操作更方便快捷。
| 型 號 | BOSM-1000*1000 | |
| 加工工件尺寸 | 長×寬 | 1000×1000 |
| 垂直滑枕式鉆削動力頭 | 數量（個） | 1 |
| 主軸錐孔 | BT40 | |
| 鉆孔直徑 | Φ2-Φ32 | |
| 攻絲直徑 | M6-M16 | |
| 主軸轉速（r/min） | 30~3000 | |
| 伺服主軸電機功率 | 7.5 | |
| 主軸下端面到工作臺距離（mm） | 200-600mm | |
| 動力頭橫向移動（X軸） | 行程 | 1000 |
| X軸移動速度（m/min） | 0~9 | |
| X軸伺服電機功率 | 2.4*1 | |
| 動梁縱向移動（Y軸） | 行程 | 1000 |
| Y軸移動速度（m/min） | 0~9 | |
| Y軸伺服電機功率 | 2.4*1 | |
| 垂直滑枕進給運動（Z軸） | 行程 | 400 |
| Z軸移動速度（m/min） | 0~8 | |
| Z軸伺服電機功率 | 2.4*1抱閘 | |
| 機床外形尺寸 | 長×寬×高 | 2800*2100*2400 |
| 三軸定位精度 | X/Y/Z | ±0.03/300mm |
| 三軸重復定位精度 | X/Y/Z | ±0.025/300mm |
| 毛重 | （約）4.5 | |
