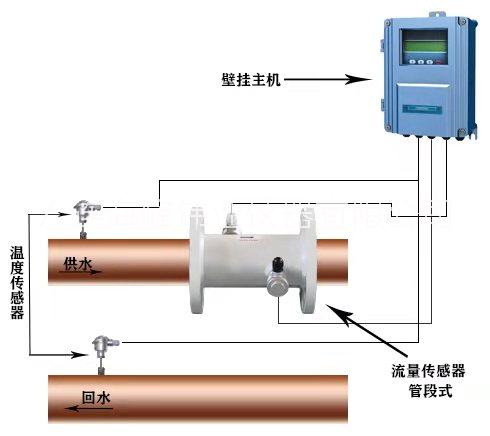

大連海峰TDS-100R管段式超聲波熱量表管段式超聲波熱量表

超聲波熱量表 一、主機參數 * 測量精度：2級 * 測量周期：500ms (每秒2次，每個周期采集128組數據) * 工作電源：85~264VAC/ 8~36VDC * 流速范圍：（0.25-10）m/s(流速分辨率0.001m/s) * 熱量單位：吉焦?fàn)?、千卡、BTU可選 * 熱耗計算：從0.25K開始，溫度分辨率：0.01℃ * 溫度范圍：4℃ ～ 95℃， 溫差范圍：3℃ ～ 75℃ * 環境溫度：B類? -25℃ ～ 55℃ * 顯示位數：8位，2行漢字同屏顯示（中英文雙語可選擇） * 操????作：4×4輕觸鍵盤 * 溫度傳感器：PT100三線制鉑電阻 * 流量傳感器：外夾式、插入式、管段式可選 * 信號輸入：◇3路4-20mA模擬輸入，精度0.1%，可輸入壓力、液位等信號?? * 信號輸出：◇1路隔離RS485輸出 　　????????◇1路4-20mA或0-20mA輸出 ????????????◇1路隔離OCT (脈沖寬度6~1000ms之間可編程，默認200ms) ????????????◇1路繼電器輸出 (脈沖寬度200ms ) * 通訊協議：MODBUS協議，F(xiàn)UJI擴展協議，并兼容國內其它廠家同類產品的通訊協議 * 其它功能：◇自動記憶前512天、前128個月、年正/負/凈累積流量 ????????????◇自動記憶前30次上、斷電時間和流量并可實現自動或手動補加 ????????????◇可編程批量（定量）控制器，故障自診斷功能 ????????????◇可通過E-mail傳送來的代碼文件實現軟件升級 * 防護等級：傳感器IP68，主機IP65 * 工作壓力：1.6MPa 二、·管段傳感器參數 管段式傳感器是采用法蘭將管段傳感器與被測管路直接連接的一種測量方式，該款傳感器解決了外縛式和插入式傳感器在安裝過程中由于人為或被測管道參數不準確引起的誤差而造成測量精度下降的問題，具有測量精度高，穩定性好、免維護等特點，是未來超聲波流量計的發展方向。 技術參數 π型管段式 標準管段式 適用管徑 DN15-DN32 DN40-DN1000 材?? 質 不銹鋼 碳鋼（不銹鋼選購） 工作頻率 1MHz 連接方式 螺紋、法蘭 法蘭 適用溫度 －40℃～160℃ 標??? 定 整機在線標定 防護等級 IP68(可潛水工作，水深≤3米) 公稱壓力 1.6MPa、2.5MPa可選 介質種類 ?水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。 介質濁度 ?≤20000ppm且氣泡含量小 管道襯材 ?無 信號電纜 ?SEYV75-2型屏蔽電纜，單根可加長到200米，布線時電纜應外加金屬套管以增加抗干擾性， ?并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。
