奧圣530系列變頻器在水泵恒壓供水上的應用

城市規模的不斷擴大，高層建筑的不斷增長，城市供水的公用管網的壓力已遠遠不能滿足用戶的要求，對供水的二次加壓已被廣泛采用。其中變頻恒壓供水由于自動化程度高、維護方便、具有節能功能，成為主要的二次加壓方式。

一：恒壓供水系統原理

通過使用變頻器內部的PID調節器將壓力變送器的信號作為反饋信號檢測管網中

的實際壓力變頻器根據壓力反饋信號調節水泵轉速從而達到管網壓力恒定。

 原理圖

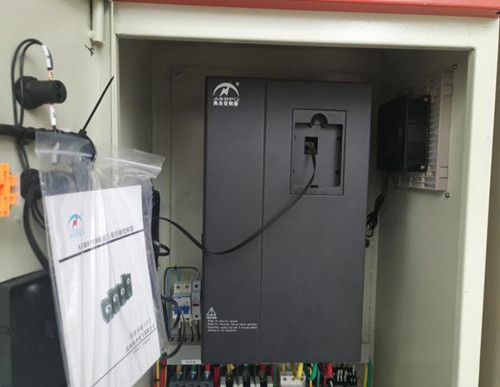

 奧圣530變頻器

 37KW水泵

 二：變頻調速供水系統的優點
    1.具有非?？捎^的節能效果。供水系統如果不采用變頻控制時，水泵只能在工頻電源的驅動下連續運轉。當用水量下降管中壓力上升時只能通過泄壓閥將多余的壓力放掉，這樣造成了很大的能源浪費。采用變頻控制后，可以通過調節水泵的轉速來控制管中壓力，這樣就達到了節能的目的。
     2.*水錘效應。異步電動機在全壓起動時，從靜止?fàn)顟B(tài)加速到額定轉速，所用的時間≦0.5S。這意味著在不足0.5S的時間里，水的流量從零猛增到額定流量。由于流體具有一定的動量和一定程度的可壓縮性，因此，在極短的時間內，流量的巨大變化將引起對管道的壓強過高或過低的沖擊。壓力沖擊將使管壁受力而產生噪聲，由如用錘子敲管子一樣，這樣的現象稱為水錘效應。
    3.水錘效應具有極大的破壞性：壓力過高，將引起管子破裂；壓力過低又會導致管子癟塌。此外，水錘效應也可能損壞閥門和固定件。在直接停機時，供水系統的水頭將克服電動機的慣性而使系統急劇停止。這也同樣會引起壓力沖擊和水錘效應。采用了變頻調速后，可以通過對加減速時間的控制來延長起動和停止過程從而*了水錘效應。
  4. 延長水泵的壽命。水錘效應的無疑可以大大延長了水泵和管道系統 的壽命。采用了變頻調速后由于水泵平均轉速下降、工作過程中平均轉矩減小的原因，使軸承的磨損和葉輪所受的應力都大為減小，故水泵的壽命將大大延長。此外，由于很多公司的風機、水泵變頻器都推出了PID控制下的睡眠(SLEEP)和喚醒(WAKE-UP)功能，該功能大大減小了水泵在低頻時的運轉時間，從而也提高了水泵的壽命。

三：變頻器接線、參數
