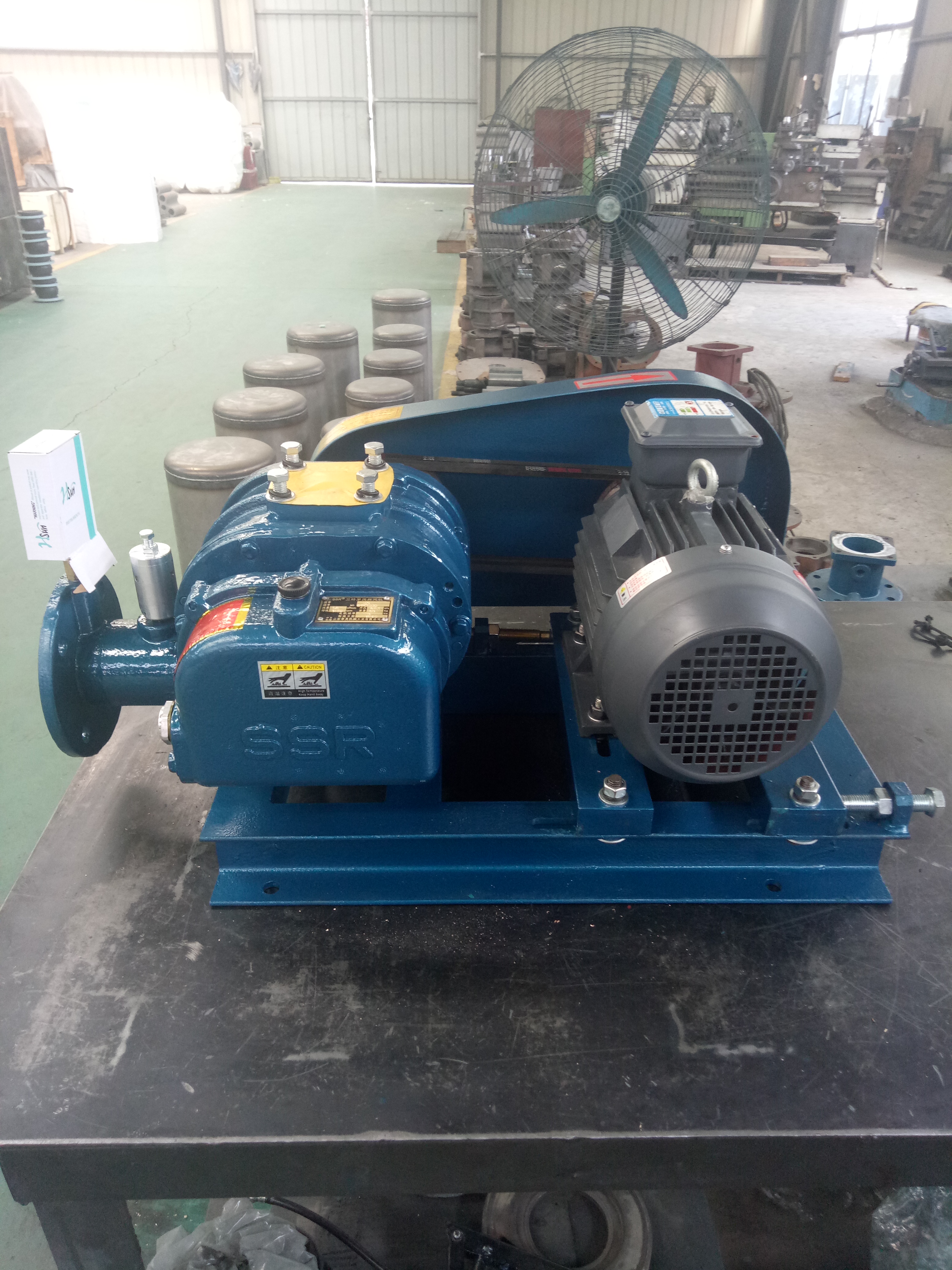

山東章晃機械工業SSR羅茨風機 中合資企業 日本大晃株式會社 專業生產羅茨風機

章晃羅茨鼓風機的特點
螺旋管狀20°以上的固定螺旋方式。機殼的進排風屏蔽線切入螺旋，以轉子光面線構成的三角形進排風口，通過轉子的旋轉而循序打開。


本風機的進排風口，不像舊式羅茨螺旋風機那樣在瞬間打開或關閉，所以運轉聲音小，幾乎沒有排風脈動。


因?yàn)檗D(zhuǎn)子是三角直線形，所以它不像螺旋式轉子那樣，因軸向微小變位而使轉子相互接觸。因此，只在剖面上保持轉子的間隙即可，不需要像轉子螺旋式那樣再加上軸向變位，以致間隙過大。這種風機的效率比相同尺寸的轉子螺旋式風機好得多。


因轉子采取特殊外形，便于保持轉子間隙，使效率更一步提高。


因使用精密數控機床批量生產轉子，并對精度管理采取了完善的措施，所以，各臺風機之間完全沒有性能誤差。另外，轉子在制造過程中已成平衡狀態。所以，轉子不會像過去那樣殘留微小的不平衡。本機幾乎完全沒有振動。


采用級驅動齒輪，不僅使壽命得到延長，畏怯實現了低噪音化。該齒輪采用特殊Cr-Mo鋼經適當淬火處理，嚴格按照J(rèn)ISL級齒輪精度精研削制造。因而將來自齒輪對產品的不良干擾完全排除。


輸出空氣清潔，不含任何油質灰塵。機殼內部不須油類潤滑，且采用了避免軸承，齒輪油類混入機殼內部的結構設計。


隨著公司品質管理，生產管理體系的確立，實現了部件相互交流，低成生產成本，短期交貨的目標。該風機一般情況下，有適量庫存。可以實現當即供貨。



      風機主要特點:


      1.風機轉速高，效率高;小機型，大流量;空冷，不用冷卻水。2.風機排出與底座-體式， 結構緊湊，安裝便捷。3.皮帶松緊調整采用垂直彈簧自漲緊裝置，調整更容易。


      4.軸承采用進口軸承，能承受高溫和連續運轉的工況;齒輪精度達到JIS 1級。5.機殼采用逆冷結構設計， 有效地降低了排氣溫度。


      6.軸封處采用活塞環漲圈密封，密封效果好，有效地提高了容積效率。

      7,排出口采用全排量式安全閥，過載更安全，對風機運行起到了更可靠的安全保護。

性能表的說明
性能表示出了風機型號、口徑、轉速、排風壓力、風量和所需要?jiǎng)恿Φ年P(guān)系。
1、性能表所示風量是標準進風狀態下的風量。所謂標準狀態，就是溫度20，壓力1.0332kgf/ cm2(101.3kpal,相對溫度65%。
2、基準狀態(溫度0°C，壓力1.0332kgf / cm2(101.3kpa)的風量，-般以Nm3/ min表示。在進風壓力相同的情況下，可用下式換算或
標準狀態的風量。Qs=QN×1.0732
Qs:標準狀態風量(m3/ min)
QN:基準狀態風量(m3 / min)
3、可用下式把排風狀態風量換算成標準狀態風量


Qs=Qd×1.0332+Pd  273+ts
         1.0332   273+id


Qd;排風狀態風(m3 / min)Pa:排風壓力(kgf/ cm2)ts;進風溫度(°C)d: 排風溫度(°C)
4.以上述結果求出風量的排風壓力，由此再根據性能表求出風機型號、口徑、轉速和所需動力。
5.性能表以不同的顏色示出了不同的電機輸出功率，請用戶使用相應功率的電機。
6.有些風機的型號其選定范圍是重復的。從經濟的角度，應選用小型風機:從噪音的角度，應選用大型風機。




 1、每種型號都有性能表和標準規格，易于選擇風機型號。
2、包括附件在內，風機主體實行標準化。有完善的批量生產體制，隨時滿足客戶的需求。
3、良好的螺旋結構，又使用同風機匹配的帶無聲空氣濾清器的消聲器，風機的運轉音比過去的低得多。
4、轉子是經過加工的精密產品。加工制作是已經取得了完全的動平衡，幾乎沒有振動。
5、采取小型設計，安裝面積小。
6、標準附屬品：通用底座、皮帶罩、風機皮帶輪、電機帶輪、V形皮帶、吸入（帶空氣濾清器）、安全閥、壓力表、潤滑油、地腳螺栓
章丘匯興羅茨風機特點：1、羅茨鼓風機噪音低。風機進、排氣口采用了螺旋結構，使風機的進排氣隨轉子的旋轉而逐漸進行，避免了舊式羅茨風機因瞬間打開和關閉而產生的脈動和噪音，因此羅茨風機運轉平穩，噪音低。羅茨風機產品配套的采用了的吸聲材料和特殊結構，也有效的降低了羅茨風機的噪音。2、羅茨鼓風機運轉平穩，無振動。公司采用的葉輪加工加工中心，使轉子嚙合間隙均勻一致，并形成平衡狀態，在此基礎上，羅茨風機轉子經過更精密的動平衡實驗，使羅茨風機運轉幾乎無振動。3、  羅茨鼓風機效率高，能耗低。羅茨風機轉子采用特殊設計，嚙合曲線為的復合型線，密封好，泄露少，容積效率進一步提高。4、  羅茨鼓風機使用壽命長。羅茨鼓風機齒輪采用20CrMnTi經滲碳處理，磨削加工，精度達五級，齒面更耐磨。羅茨鼓風機軸承采用承載能力大的雙排滾子進口軸承。因此提高了羅茨風機風機的使用壽命。5、  羅茨鼓風機輸出空氣清潔。羅茨風機采用特殊構造設計，避免了油類物質進入機殼內，因此羅茨風機輸出空氣不含任何油質。6、  羅茨鼓風機標準化生產。包括附件在內的所有風機產品，都實現了標準化設計和生產，互換性和通用性好，滿足了羅茨鼓風機高質量、低成本、大批量生產的目的。7、  羅茨鼓風機選型方便、合理。產品規格型號多，分檔更細，性能參數密集。因此方便客戶選擇羅茨鼓風機，降低了使用成本。8、  本系列羅茨風機軸承采用日本進口NSK軸承。潤滑方式有兩種，0.6kgf/cm2以下采用脂潤滑，0.7-0.9kgf/cm2采用濺油潤滑，使羅茨鼓風機質量更加可靠。9、  皮帶傳動式三葉羅茨風機采用美國進口GATES皮帶。10、三英羅茨鼓風機全部采用8.8高強度螺栓安裝。11、羅茨風機出廠前都經過了48小時的試運行，保證了羅茨風機出廠的質量
羅茨風機維護：
1、不應把風機安裝在人經常出入的場所，以防受傷和。
2、不應把風機安裝在易產生易燃、易爆及腐蝕性氣體的場所，以防火災和中毒等事故。
3、根據進排氣口方向和維修需要，基礎面四周應留有適當寬裕的空間。 　　
4、風機安裝時，應察看地基是否牢固，表面是否平整，地基是否高出地面等。 　　
5、風機室外配置時，應設置防雨棚。 　　
6、風機在不大于40℃的環境溫度下可長期使用，超過40℃時，應安裝排氣扇等降溫措施，以提高風機使用壽命。 　　
7、當輸送空氣介質，其含塵量一般不應超過100mg/m3




羅茨風機分類：
羅茨鼓風機[1]按照其工作方式的不同可以粗略分為單級與雙級之分，其中只有一個壓縮級的鼓風機，我們稱之為單級鼓風機，而將兩臺單級鼓風機串聯起來，對氣體連續進行兩次壓縮的鼓風機我們稱之為雙級鼓風機。 　　
按葉輪頭數分：兩葉羅茨鼓風機和三葉羅茨鼓風機； 　　
按用途分：立窯鼓風機、氣化鼓風機、曝氣鼓風機等； 　　
按介質種類分：空氣鼓風機、煤氣鼓風機、氫氣鼓風機、鼓風機等； 　　
按傳動方式分：直聯鼓風機和帶聯鼓風機等；按冷卻方式分：空冷鼓風機、水冷鼓風機和逆流冷卻鼓風機等； 　　
按結構型式分：立式鼓風機、臥式鼓風機、豎軸式鼓風機、密集成組鼓風機等； 　　
按密封型式分：迷宮密封、漲圈密封、填料密封和機械密封等各種型式的鼓風機。




羅茨風機使用
1、應對風機各部件進行檢查，機件是否完整，各螺栓、螺母的連接松緊情況、各緊固件和定位銷的安裝質量、進排氣管道和閥門安裝質量等。 　　
2、為了保證鼓風機安全運行，不允許承載管道、閥門、框架等外加負荷。 　　
3、檢查鼓風機與電動機的找中、找正質量。 　　
4、檢查機組的底座四周是否全部墊實，地腳螺栓是否緊固。
5、向油箱注入規定牌號之機械油至油位線之中，潤滑油牌號為N220的中負荷工作齒輪油。 　　
6、檢查電動機轉向是否符合指向要求。 　
7、在皮帶輪（聯軸器）處應安裝皮帶罩（防護罩），以保證操作使用的安全。 　　
8、全部打開鼓風機進、排氣口閥門，盤動風機轉子，應轉動靈活，無撞擊和磨擦等現象，確認一切正常情況下，方可啟動風機進行試運轉使用。 　　
9、鼓風機空負荷試運轉 　　
  ⑴新安裝或大修后的風機都應經過空負荷試運轉。 　　
  ⑵羅茨鼓風機空負荷運轉的概念是：在進排氣口閥門全開的條件下投入運轉。 　　
  ⑶沒有不正常的氣味或冒煙現象及碰撞或磨擦聲，軸承部位的徑向振動速度不大于6.3mm/s。 　　
  ⑷空負荷運行30分鐘左右，如情況正常，即可投入帶負荷運轉，如發現運行不正常，進行檢查排除后仍需做空負荷試運轉。 　　
鼓風機正常帶負荷持續運轉。 　　
⑴要求逐步緩慢地調節，帶上負荷直至額定負荷，不允許一次即調節至額定負荷。
⑵所謂額定負荷，系指進、排氣口之間的靜壓差，按銘牌上的標定壓力值。在排氣口壓力正常情況下，須注意進氣口的壓力變化，以免超負荷。 　　
⑶風機正常工作中，嚴禁完全關閉進、排氣口閥門，應注意定期觀察壓力情況，超負荷時安全閥是否動作排氣，否則應及時調整安全閥，不準超負荷運行。 　　
⑷由于羅茨鼓風機的特性，不允許將排氣口的氣體長時間地直接回流入鼓風機的進氣口（改變了進氣口的溫度），否則必將影響機器的安全，如需采取回流調節，則必須采用冷卻措施。 　　
⑸要經常注意潤滑油的油量位置，定期檢查，并做好記錄，確保油量。可采用自動注入潤滑油的方式，進行羅茨風機的設備保養，如圖所示： 　　
停車 　　鼓風機不宜在滿負荷情況下突然停車，必須逐步卸負荷后再停車，以免損壞機器，關于緊急停車原則，用戶可另行擬訂細則。 　　
鼓風機的安全運行及使用壽命，取決于正確而經常地維護和保養，并應注意任何事故的苗子，除了要注意一般性維修規程外，對下述各點要著重注意。




羅茨風機調試
　1、檢查各部位的緊固情況及定位銷是否有松動現象。 　　
  2、鼓風機機體內部無漏油現象。 　　
  3、鼓風機機體內部不能有結垢、生銹和剝落現象存在。 　　
  4、注意潤滑和散熱情況是否正常，注意潤滑油的質量，經常傾聽鼓風機運行有無雜聲，注意機組是否在不符合規定的工況下運行，并注意定期加黃油。 　　
  5、鼓風機的過載，有時不是立即顯示出來的，所以要注意進、排氣壓力，軸承溫度和電動機電流的增加趨勢，來判斷機器是否運行正常。 　　
  6、拆卸機器前，應對機器各配合尺寸進行測量，做好記錄，并在零部件上做好標記，以保證裝配后維持原來配合要求。 　　
  7、新機器或大修后的鼓風機，油箱應加以清洗，并按使用步驟投入運行，建議運行8小時后更換全部潤滑油。 　　
  8、維護檢修應按具體使用情況擬訂合理的維修制度，按期進行，并作好記錄，建議每年大修一次，并更換軸承和有關易損件。 　　
  9、鼓風機大修建議由專業維修人員進行檢修




鼓風機正常帶負荷持續運轉。 　　
⑴要求逐步緩慢地調節，帶上負荷直至額定負荷，不允許一次即調節至額定負荷。
⑵所謂額定負荷，系指進、排氣口之間的靜壓差，按銘牌上的標定壓力值。在排氣口壓力正常情況下，須注意進氣口的壓力變化，以免超負荷。 　　
⑶風機正常工作中，嚴禁完全關閉進、排氣口閥門，應注意定期觀察壓力情況，超負荷時安全閥是否動作排氣，否則應及時調整安全閥，不準超負荷運行。 　　
⑷由于羅茨鼓風機的特性，不允許將排氣口的氣體長時間地直接回流入鼓風機的進氣口（改變了進氣口的溫度），否則必將影響機器的安全，如需采取回流調節，則必須采用冷卻措施。 　　
⑸要經常注意潤滑油的油量位置，定期檢查，并做好記錄，確保油量?？刹捎米詣?dòng)注入潤滑油的方式，進行羅茨風機的設備保養，如圖所示： 　　
停車 　　鼓風機不宜在滿負荷情況下突然停車，必須逐步卸負荷后再停車，以免損壞機器，關于緊急停車原則，用戶可另行擬訂細則。 　　
鼓風機的安全運行及使用壽命，取決于正確而經常地維護和保養，并應注意任何事故的苗子，除了要注意一般性維修規程外，對下述各點要著重注意。


羅茨風機調試
　1、檢查各部位的緊固情況及定位銷是否有松動現象。 　　
  2、鼓風機機體內部無漏油現象。 　　
  3、鼓風機機體內部不能有結垢、生銹和剝落現象存在。 　　
  4、注意潤滑和散熱情況是否正常，注意潤滑油的質量，經常傾聽鼓風機運行有無雜聲，注意機組是否在不符合規定的工況下運行，并注意定期加黃油。 　　
  5、鼓風機的過載，有時不是立即顯示出來的，所以要注意進、排氣壓力，軸承溫度和電動機電流的增加趨勢，來判斷機器是否運行正常。 　　
  6、拆卸機器前，應對機器各配合尺寸進行測量，做好記錄，并在零部件上做好標記，以保證裝配后維持原來配合要求。 　　
  7、新機器或大修后的鼓風機，油箱應加以清洗，并按使用步驟投入運行，建議運行8小時后更換全部潤滑油。 　　
  8、維護檢修應按具體使用情況擬訂合理的維修制度，按期進行，并作好記錄，建議每年大修一次，并更換軸承和有關易損件。 　　
  9、鼓風機大修建議由專業維修人員進行檢修。
