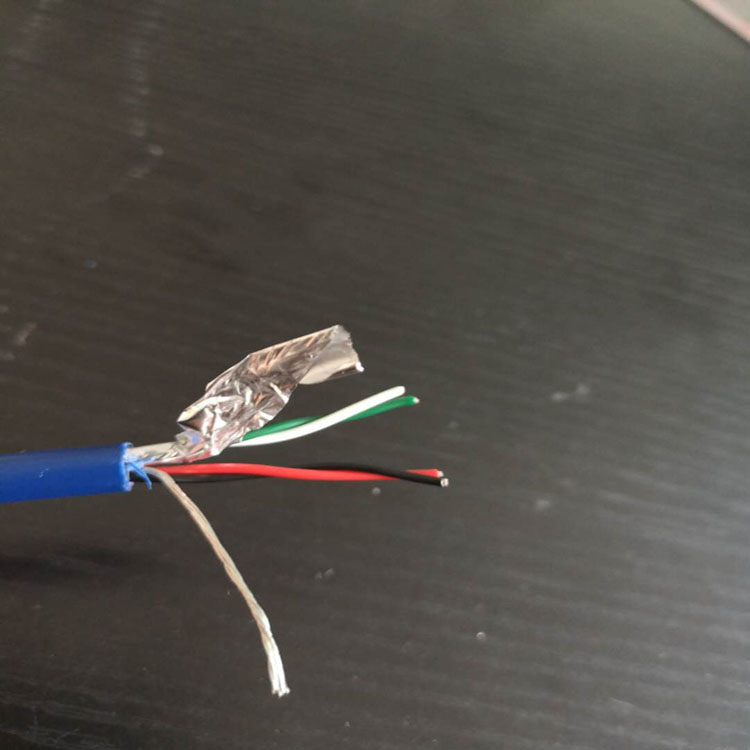

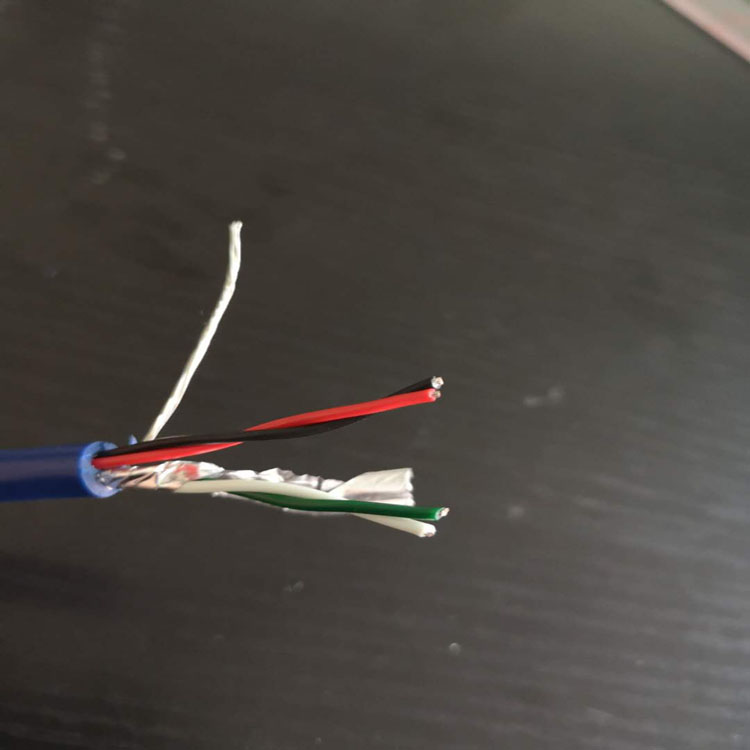

傳感器* 水工觀測電纜 水工屏蔽電纜YSPT型2芯 4芯 6芯 8芯

YSPT-4型水工電纜線 YSPT-4型水工觀測電纜適用于振弦式傳感器延伸線。YSPT-4型水工觀測電纜具有良好的防水性能和電器性能，可長期直接埋設在土石壩土體、混凝土或巖土中。水工觀測電纜不良好的耐酸堿性能，并具有抗電磁干擾和防雷電功能。 1適用范圍 YSPT-4型水工觀測電纜適用于振弦式傳感器延伸線。YSPT-4型水工觀測電纜具有良好的防水性能和電器性能，可長期直接埋設在土石壩土體、混凝土或巖土中。水工觀測電纜不良好的耐酸堿性能，并具有抗電磁干擾和防雷電功能。 2正常工作條件 a) 使用溫度：－40～+80℃； b) 額定電壓：Uo/U 300/300V； c) 耐水壓力：≥1MPa。 3規格及主要技術參數 型號 芯線×截面 mm2 導體結構, 根/直徑mm 絕緣外徑 mm 護套外徑 mm 直流電阻 Ω/km 芯線 防雷地線 YSPT-4A 4×0.35+1×0.3 7/0.25 6/0.25 1.55 ≈6.2 ≈61.0 YSPT-4 4×0.40+1×0.35 8/0.25 7/0.25 1.6 ≈7.4 ≈49.6 4技術要求 4.1 導線線芯及接地線均由鍍錫銅單線絞合而成束，其性能及外觀均應符合GB4910的規定，鍍錫銅絲束合的節距比應不大于25倍。 4.2絕緣層應采用高壓聚乙烯與色母料的混合料，絕緣層應緊密地?cái)D包在導體上，且容易剝離而不損傷導體，絕緣層外徑應符號表1。 4.3絕緣線芯應分色為：四芯（白﹑綠﹑紅﹑黑）二芯（白﹑綠）。 4.4絕緣線應有層，層應選用0.4～0.5mm厚度的鋁塑復合帶繞包，方式為白綠一組，紅黑一組，分別進行，率為，繞包重疊率為＞10%。 4.5絕緣線芯后與地線一起絞合成纜，成纜節距比應不大于14倍。 4.6外護套應緊密擠包在絞纜芯上，且容易剝離而不損傷絕緣線芯。外護套表面應平整，光滑，色澤均勻，無機械損傷，外護套外徑應符號表1。 4.7成品電纜應能承受交流額定電壓2000V試驗，5分鐘不擊穿。 4.8成品電纜每芯與地線間的絕緣線電阻應不小于50MΩ·KM。 4.9成品電纜應能承受耐水壓試驗，在室溫水壓為1MPa條件下，應能受壓168小時后，絕緣線電阻測值應不降低
