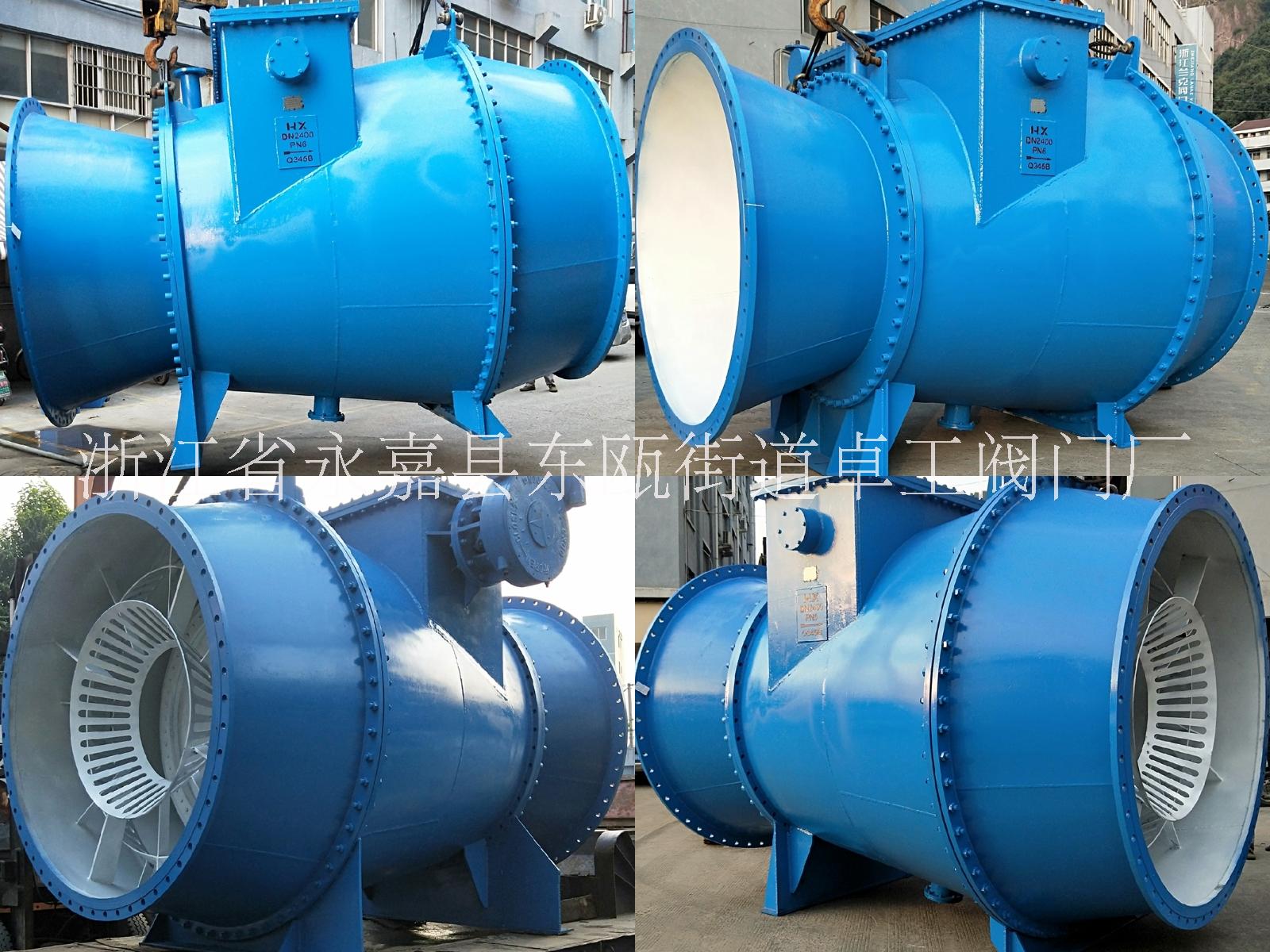

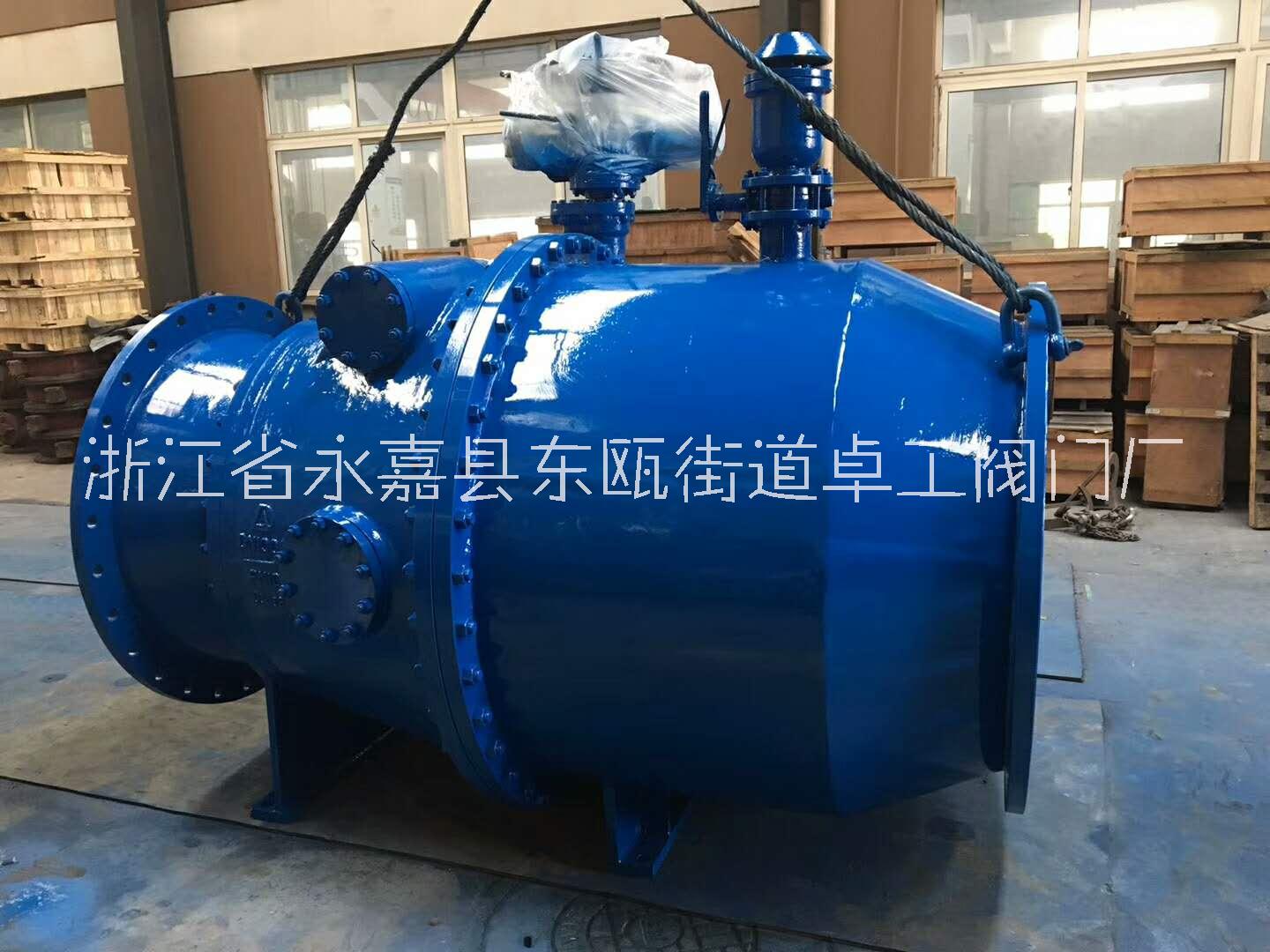

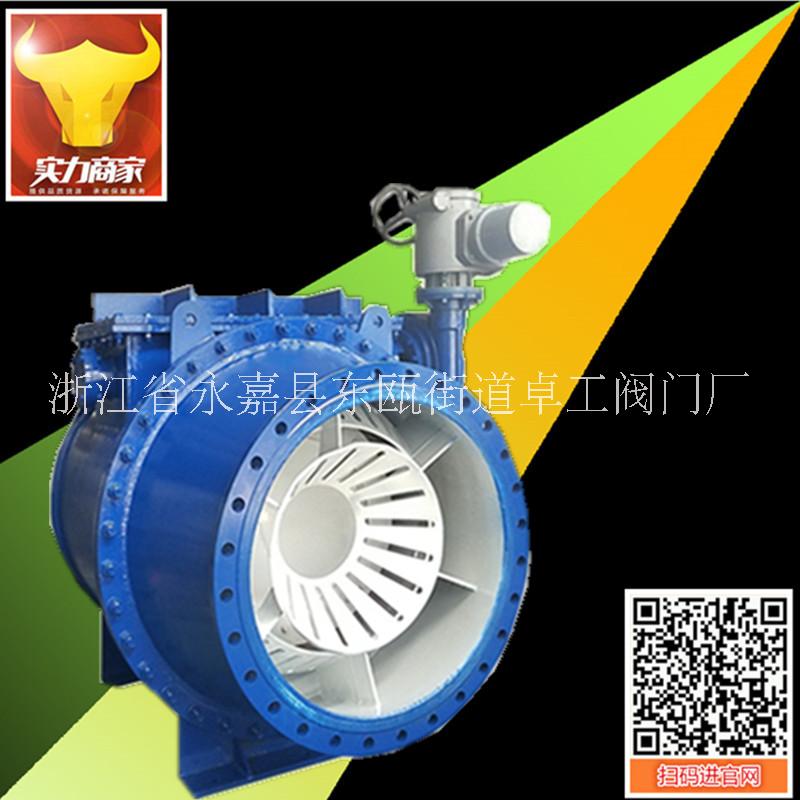

GZX41HX管中型固定錐形閥 錐形調流閥

一、閥門結構 a閥門流道， 水流經閥門入口流入閥內，在固定錐與套筒之間的流道增速，通過導流孔板后流出。 b氣蝕說明 氣蝕，是流體通過一段漸縮斷面時，部分液體氣化，產生微小氣泡。這些氣泡?般都會附著血流道壁上，即所謂附壁效應。在隨后的開闊斷面，這些氣泡會炸裂，由于氣泡壓力很高，在炸裂瞬間會適放出很大能量，其表現有發生噪聲、振動(嚴重時可造成基礎和相關構件的破壞，產生疲勞斷裂)。 本閥門中，設貿了兩級導流孔板，形成了一個較強的回流區。流體在截流區以很高速度流出時，會受到回流區的強烈擾動，破壞氣泡的附壁效應，使汽泡只能在流體內部破裂。同時，這種擾動還可以使氣泡提前或滯后破裂，避免在截流區出口集中破裂。同時，設置了補氣 閥（PN10，DN150）。復合式補氣閥它必須設有二孔一大ー小，大孔與通徑孔基本相等，管道通水有大量氣體往外排，這些氣體是從大孔排出。當氣體排完后，大孔停止排氣，管道在正常動轉時管內自然會產生氣囊體，這些氣體會慢慢形成變大，會集中到管道上部，對對管道出水量有定的影響，這些氣體由小孔解決排除，使管內無氣體存在。如出現停電、停停泵。管內水流空式隨時會出現負壓。管內需要大量的空氣，浮球順?biāo)陆?，打開小孔帶動大孔進行大量進氣，確保管道安全。 c.流量調節 根據流道的流體力學模型，很容易模擬閥門在不同開度時的流量值，然后繪制閥門的開度—流量特性曲線，閥門開度與流量近似于等比例關系。本閥門設計調節性能優異
