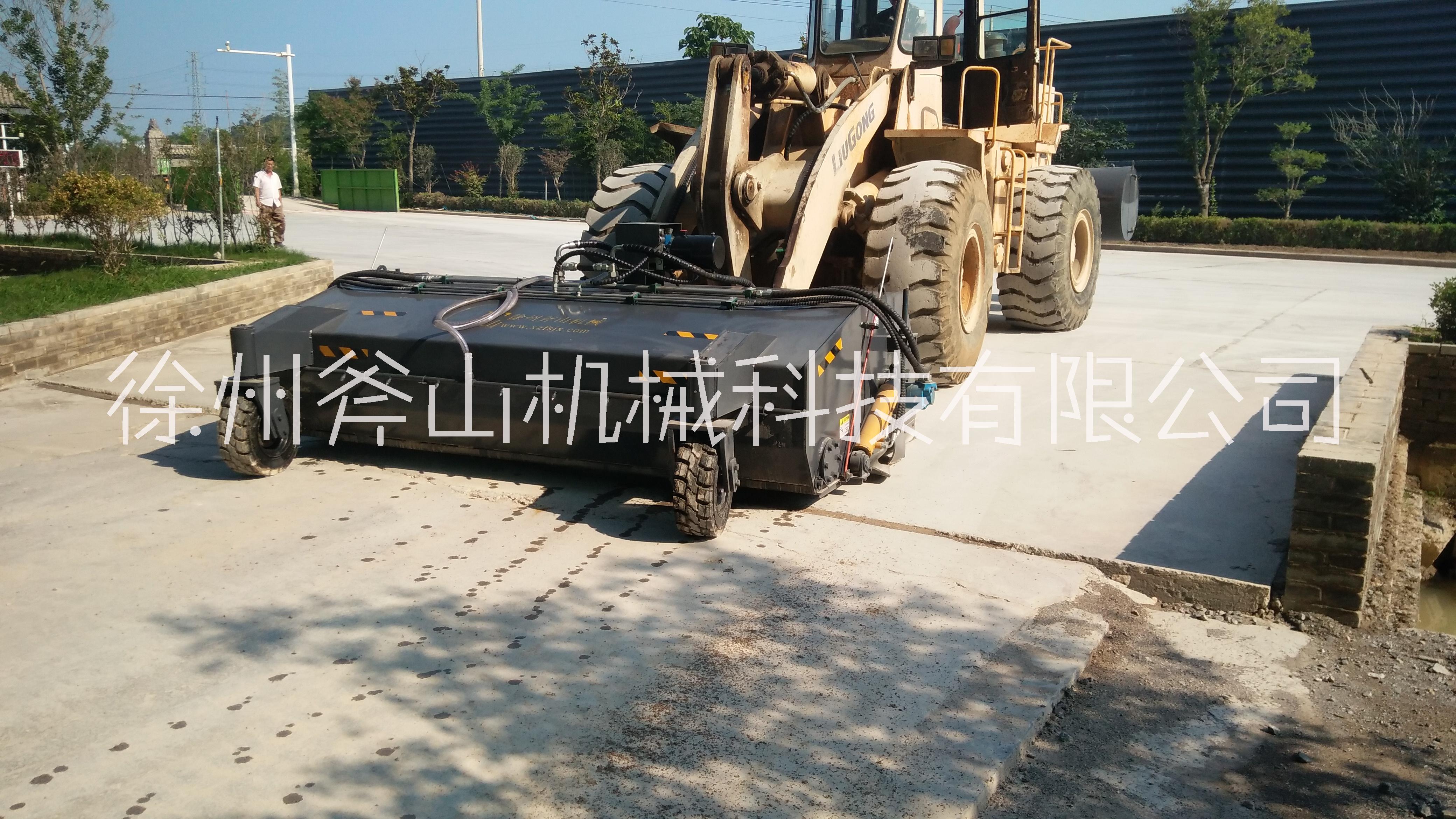

裝載機清掃器

FQS01B裝載機前進式清掃器適配于3噸、5噸裝載機，安裝在鏟斗位置，為重型、強力清掃設備，專為煤炭、礦砂等各類有大型散物料場設計，液壓驅動，前進行走清掃，清掃物料收集于集料斗內，清掃效率效果、可靠性、耐用性遠優于清掃吸塵車?？蛇x裝灑水系統、邊刷。主要技術參數 型號 FQS01B30 FQS01B24 清掃寬度 3000 2400 刷滾直徑 800 800 集料斗容積（m?） 2 1.5 總長 2730 2670 總寬 3660 3060 總高 1250 1250 總重 2200 1600 工作油壓（MPa） 16-20 16-20 適配主機液壓流量（L/min） 180-280 150-280 集料斗位置 前置 前置 清掃方式 前進清掃 前進清掃 選配件一 霧化噴水降塵系統 霧化噴水降塵系統 選配件二 邊刷裝置 邊刷裝置 產品結構特點 1.FQS01B清掃器主結構為整體式，各處板、梁選用優質加厚錳鋼材，結構強，可保證在地面不平整裝載機重壓強推惡劣工況下，清掃器整體結構的強度剛度。 2.四套萬向輪支撐整體結構，輪萬向旋轉設有平面推力軸承，前輪設有彈簧減震裝置，保證直行和轉彎清掃作業平穩可靠；輪選用重載耐磨叉車實心輪，輪支撐設計有加厚加重軸承支座和加粗軸，選用重型雙列圓錐棍子軸承，可保證輪耐磨耐用，結構結實；清掃器與裝載機大臂連接設置長條孔，可保證清掃器可隨路面自由浮動，不被裝載機重壓。 3.集料斗采用底開門設計，由24V液壓動力單元控制油缸伸縮進行開關門卸料，工作安全、平穩、可靠，底門前部設有可浮動貼地集料板，集料板由耐磨夾布橡膠板和耐磨鋼板組成，橡膠板保證自由浮動，耐磨鋼板保證集料板貼地且增加耐磨性。 4.刷滾著地高度可自由無級調節，松開緊固馬達固定板的四顆螺栓，調節兩邊長螺桿上的螺母上下即可，兩邊馬達固定板處設有調節高度刻度尺，可方便兩邊調整的位置相同，以保護馬達，也可控制刷滾著地距離，延長刷絲使用壽命。 5.刷滾轉動驅動采用雙液壓并聯馬達直驅，保證長刷滾兩邊驅動力相同，馬達選用重載低速大扭矩輪邊擺線馬達，單馬達允許連續流量可達150L/min,連續油壓20MPa，馬達輸出軸支撐采用重載圓錐滾子軸承。該結構拆裝馬達更換刷滾刷片方便，只需拆下固定馬達的四個螺栓，馬達即可拽出，刷滾即落下。 6.滾刷片采用塑料絲與鋼絲混合，塑料絲為彈性好耐磨菱形的聚乙丙烯材料，鋼絲為耐磨高彈性材料32SiMnTi，可保證清掃效果和使用壽命。 7.清掃器下部周邊設有防塵弧板，防塵護板材料為軟夾布橡膠板，可保證緊貼地面，且結實耐磨，可有效降低揚塵外漏。 ·霧化噴水降塵系統灑可以有效降低清掃過程中的揚塵，由水箱、水泵、可調噴頭及管路等組成。 水箱技術參數： 容量 ≥1立方米 寬 ≥2000mm 高 ≥800mm 長 ≥1200mm 水泵技術參數： 電壓 ≥24 流量 ≥26.5/7.0LPM/GPM 電流 12.25 停止壓力 60PSI 噴頭 流量可調式、霧化式 噴頭水壓 1.5-5KG 噴頭水流量 100-215L/H
