德國真空干燥*羅茨真空泵

東莞市普諾克真空科技公司是一家專業制造德國真空干燥羅茨真空泵的老企業，企業專業生產干式螺桿真空泵，旋片真空泵，羅茨真空泵及各種真空機組和設備，產品廣泛應用于航空、電子、化工、醫藥、食品、真空鍍膜、真空干燥等領域。公司擁有多年生產真空設備的豐富經驗，并憑借實用、良好、價格公道的產品獲得客戶對公司的認可，與客戶建立了長期穩定的伙伴關系，在真空設備行業形成了良好的口碑。本公司不斷引進新技術、開發新產品，積極滿足廣大客戶對新產品、新技術的要求。

羅茨真空泵結構原理：

1、羅茨真空泵帶有旁通閥，是利用一對8型轉子在泵殼中保持間隙，作等速反向而產生吸氣和排氣作用的。羅茨真空泵的進排氣口連通，在通道上垂直地裝置著一個自重閥。其作用是當進口和排氣口的壓力差與閥的有效作用面積的乘積超過閥頭的自重時，閥頭就自動頂開。這個數值是設計的泵可靠運轉的壓力差值。因此這種閥實際上就是一種過載自動保護閥。

2、二個輪子被支撐在泵殼側面端的滾動軸承中。依靠一對可調的同步齒輪使二個轉子在高速旋轉時始終保持著相互位置，而轉子與端蓋之間的端面間隙是靠固定端軸承下面的可調金屬墊片來保證，使羅茨真空泵在工作時因受熱而轉子只能向一面膨脹。

3、端蓋內的四組內軸對是為了防睛兩側潤滑油進入泵殼，出軸處油封是為了防止氣體流入泵內。

4、為減低泵溫，除小的二種規格的泵外，均裝有齒輪箱冷卻器和出軸油封冷卻器。

5、電動機的動力通過聯軸器傳給主動軸，再通過同步齒輪傳動從動軸。

6、羅茨真空泵均設計為臥式結構，采用聯軸器與法蘭電機直聯。

安裝尺寸圖

德國真空干燥羅茨真空泵產品參數：

型號：PNK MR 18000T

額定流量（50Hz）：18000 m³/h

抽氣速率：5000 l/s

極限壓力：≤0.05 Pa

允許壓差：≥4x10³ mbar（≥400000 Pa）

馬達頻率：50 Hz

馬達額定功率：37 Kw

連接口進氣口：ISO400

連接口排氣口：ISO320

轉數（50HZ）：1450 PRM

重量：3080 Kg

推薦前級泵：PNK MR 4300T/PNK SP 0630

產品曲線圖

羅茨真空泵產品特點：

1.馬達多樣性

每一臺普諾克羅茨真空泵的馬達都可采用風冷或水冷，以保證客戶的正常使用

泵整體采用鋁合金或鑄鐵材料，實現泵散熱快、耐腐蝕性強等優點

2.結構簡單 維護方便

轉子型線通過精心設計產用圓弧轉子方式使泵的設計更加緊湊

抽氣效果更加突出，相比同級別其它廠家抽速有很大提高

維護起來也很方便，維護費用非常低

3.高清潔真空

羅茨泵泵腔內沒有任何能與空氣發生化學反應的介質

確保被抽氣體不受二次污染,實現高清潔真空

4.泵  助力泵

羅茨泵也稱助力泵，可以與螺桿泵、放片泵、水環泵、滑閥泵

分子泵等泵組成泵組，大大提高抽氣速率和真空度

正常情況下可以高10倍以上的真空度！

羅茨真空泵產品應用：

● 照明、電子、光學、半導體、分析儀器等

● 鍍膜、濺射、離子鍍、液晶注入、真空干燥、冷凍干燥、真空脫氣等

● 真空熱處理爐、燒結爐、釬焊爐、檢漏設備、CO₂激光設備等

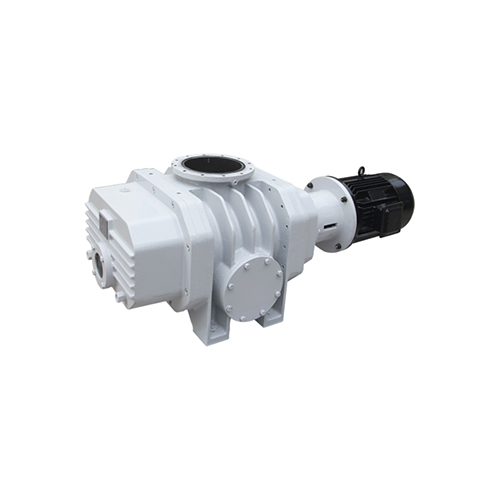

德國真空干燥羅茨真空泵產品圖片
