5聯變水頭滲透裝置 五聯變水頭滲透裝置（可供5臺變水頭滲透儀同時使用）

5聯變水頭滲透裝置 五聯變水頭滲透裝置（可供5臺變水頭滲透儀同時使用）


五聯變水頭滲透裝置（可供5臺變水頭滲透儀同時使用）

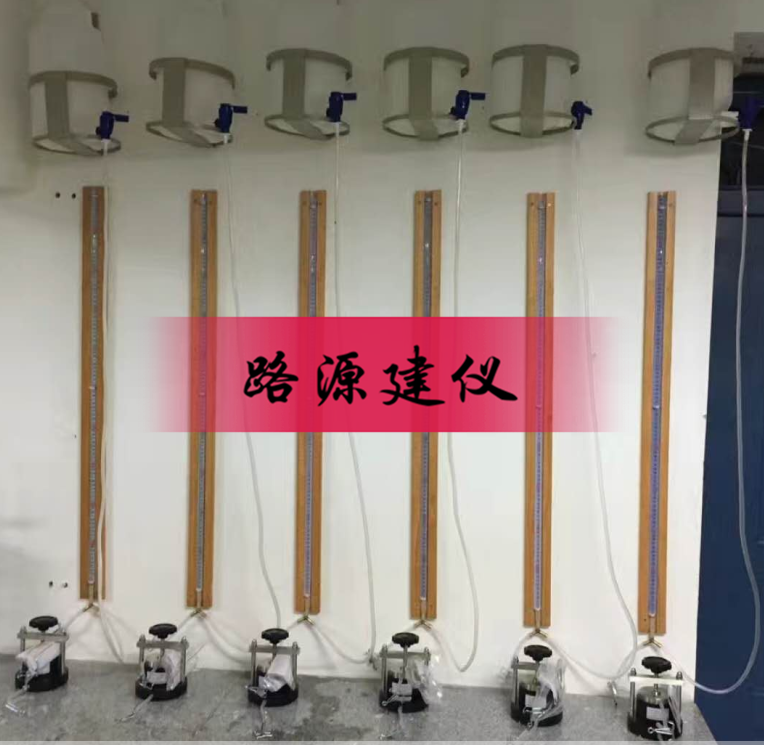

測量板固定5套水頭裝置，可同時做5組變水頭滲透試驗

說明書

一、滲透儀用途及使用說明

本儀器可供測定粘質土在變水頭下滲透試驗。

二、滲透儀結構性能

該儀器與WS--55滲透儀原理用途完全相同，在壓緊方式上改成中間螺旋桿旋壓，并對同類型儀器不足之處做了適當改進，操作使用更為簡便。

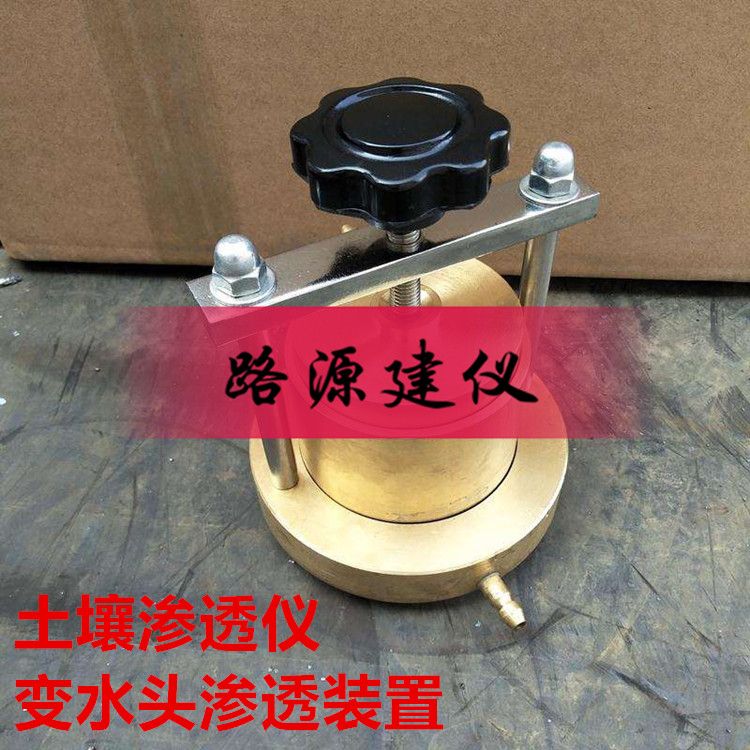

儀器主要由上蓋，底座，套座，環刀，透水石，螺桿等組成

本儀器不附供水設備

三、滲透儀主要規格，

試樣尺寸：φ61.8mm高40mm(30平方厘米)

儀器外形尺寸:φ118(管咀除外)高度約155mm,儀器凈重約3.5kg。

四、滲透儀操作步驟

1、參照變水頭滲透儀【規格|型號|廠家】 水電部土工試驗規程SD128-012-84，制備樣，或參照J(rèn)TJ051--93《公路土工試驗規程》T013-93

2、把滲水石，密封圈放入底座中，將套筒內壁涂一層凡士林，放入土樣環刀，刮凈多余凡士林置于底座上。

3、放上密封圈，透水石，上蓋，旋緊螺桿，不得漏水漏氣。

4、把進水管口與供水裝置聯通，并通水排氣放平儀器，

5、在不大于200cm水頭作用下，靜置某一時間，待出水管口有水逸出后即可開始測定。

6、試驗時，將水頭管沖水至需要高度后關管夾開動秒表，同時測記起始水頭h1,經過時間t后，再測記終止，同是測記試驗時與終止時的水溫，

7、按式計算(變水頭)滲透系數；

KT=2.3log

式中：a----變水頭管截面積，平方厘米

L----滲徑，等于試樣高度。厘米

h1----開始時水頭，厘米

h2-----終止時水頭，厘米
