[不銹鋼巴歇爾槽]
郵箱:
手機:

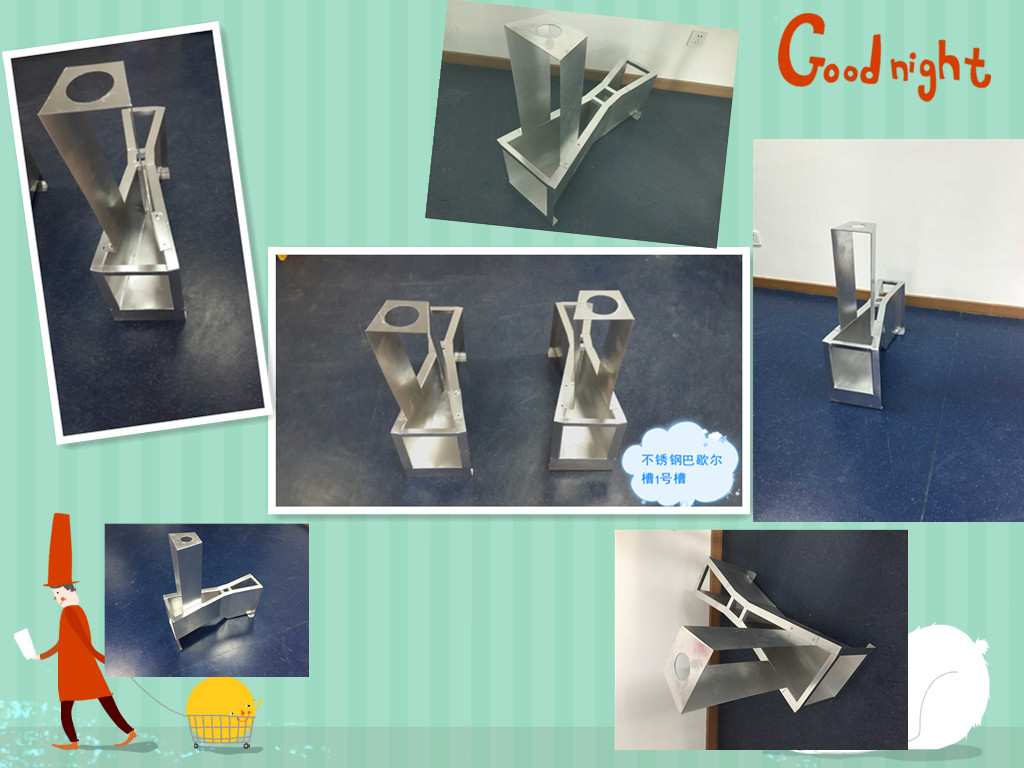

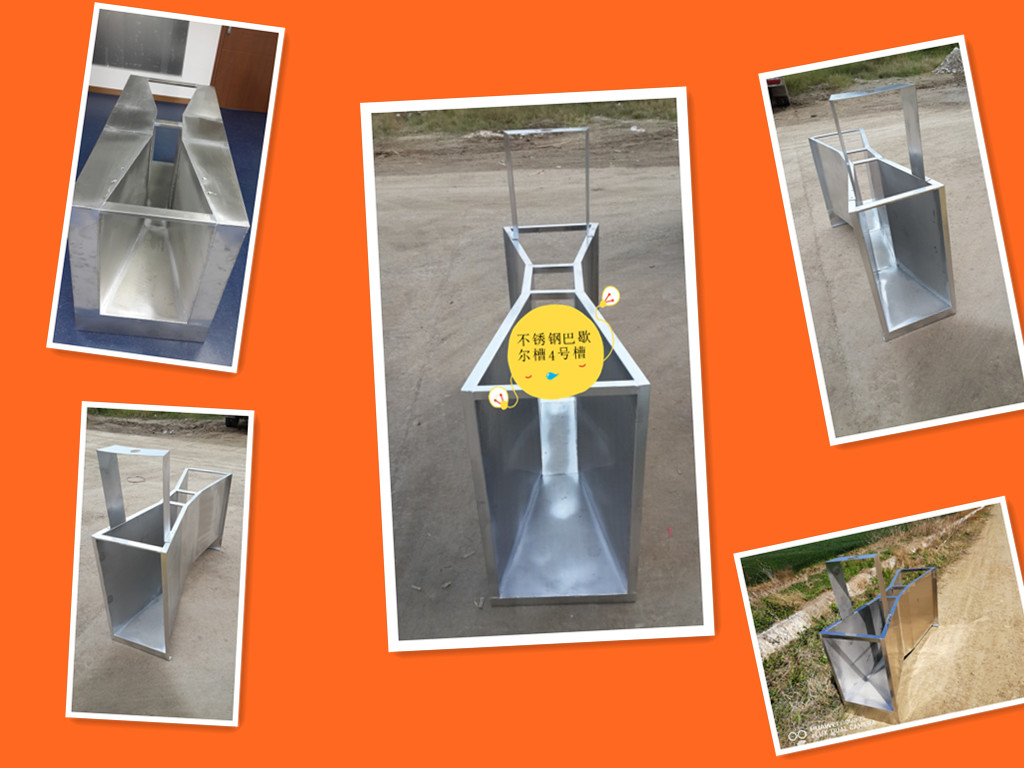

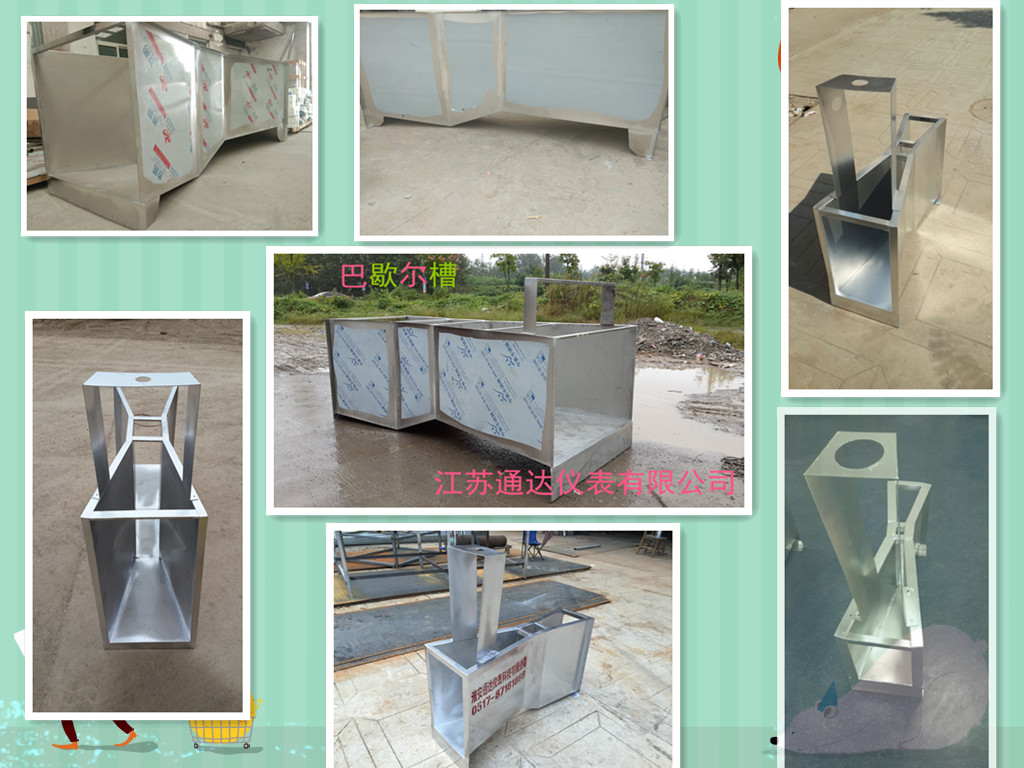

巴歇爾槽(Parshall flume)又稱巴氏槽:是明渠流量測量的輔助設備。原型是文丘里水槽 非滿管狀態流動的水路稱作明渠(open channel),明渠流量計的應用場所有城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。我公司專業生產與明渠流量計配套使用的各種規格的量水堰槽(巴歇爾槽)、堰板(三角堰,矩形堰) ? 水利農田灌溉明渠水流量計量不銹鋼巴歇爾槽用途:與明渠流量計(TD-1D 型超聲波明渠流量計)配合使用,把明渠內流量的大小轉成液位的高低。測量明渠內水的流量。如灌渠、污水溝、城市下水道的流量。 ? ? 材質:?玻璃鋼、不銹鋼材料。 ? ? 流量范圍:10升/秒~1000升/秒(由配用巴歇爾槽的規格決定) ? ? 特點:?精度高、耐腐蝕性強、耐候性好、不易變形龜裂、外形美觀,輕質高強。 ? 水利農田灌溉明渠水流量計量不銹鋼巴歇爾槽安裝?注意事項: ? 1槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。 ? 2槽通水后,水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。 ? 3槽的上游應有大于5倍渠道寬的平直段,使水流能平穩進入巴歇爾槽。即沒有左右偏流,也沒有渠道坡降形成的沖力。 ? 4槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密,不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。 ? ? ? ?巴歇爾槽產品說明單獨表 ? 序 b值 長*寬*高 最 大 流 量 收縮段 喉道段 擴散段 墻高 體積 號 (mm) (mm) (立方米/小時) B1 L1 La b L N B2 L2 K D (立方米) 1 25 635*267*265 19.44 167 356 237 25 76 29 93 203 19 230 0.04 2 51 774*314*305 47.52 214 406 271 51 114 43 135 254 22 260 0.07 3 76 914*359*517 115.56 259 457 305 76 152 57 178 305 25 460 0.17 4 152 1525*500*730 399.6 400 610 407 152 305 114 394 610 76 610 0.56 5 228 1630*675*890 900 575 864 576 228 305 114 381 457 76 770 0.98 6 250 2845*980*1060 900 780 1325 883 250 600 230 550 920 80 800 2.96 7 300 2870*940*1200 1440 840 1350 902 300 600 230 600 920 80 950 3.24 8 450 2945*1120*1200 2268 1020 1425 948 450 600 230 750 920 80 950 3.96 9 600 3020*1300*1200 3060 1200 1500 1000 600 600 230 900 920 80 950 4.71 10 750 3095*1480*1200 3960 1380 1575 1053 750 600 230 1050 920 80 950 5.50 11 900 3170*1660*1200 4500 1560 1650 1099 900 600 230 1200 920 80 950 6.31 12 1000 3200*1780*1250 5400 1680 1705 1139 1000 600 230 1300 920 80 1000 7.12 13 1200 3320*2020*1250 7200 1920 1800 1203 1200 600 230 1500 920 80 1000 8.38 14 1500 3470*2380*1250 9000 2280 1950 1303 1500 600 230 1800 920 80 1000 10.32 15 1800 3620*2740*1250 10800 2640 2100 1399 1800 600 230 2100 920 80 1000 12.40 16 2100 3770*3100*1250 12960 3000 2250 1504 2100 600 230 2400 920 80 1000 19 17 2400 3920*3460*1250 14400 3360 2400 1604 2400 600 230 2700 920 80 1000 21.1 18 3050 7010*4900*1580 29808 4760 4270 1794 3050 910 343 3680 1830 152 1220 48.3 19 3660 8230*6830*1900 52848 5610 4880 1991 3660 910 343 4470 2440 152 1520 66.8 20 4570 11890*7760*2300 90144 7620 7620 2295 4570 1220 457 5590 3050 229 1830 122
巴歇爾槽 明渠流量計 流速儀 超聲波流量計 超聲波液位計 超聲波測深儀 磁翻板液位計 電磁流量計
