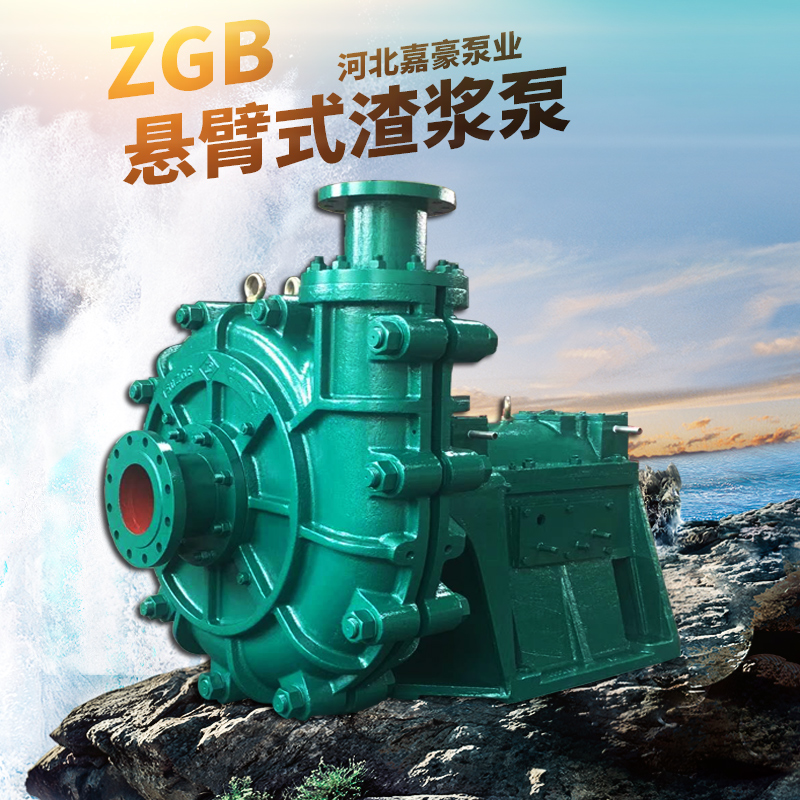

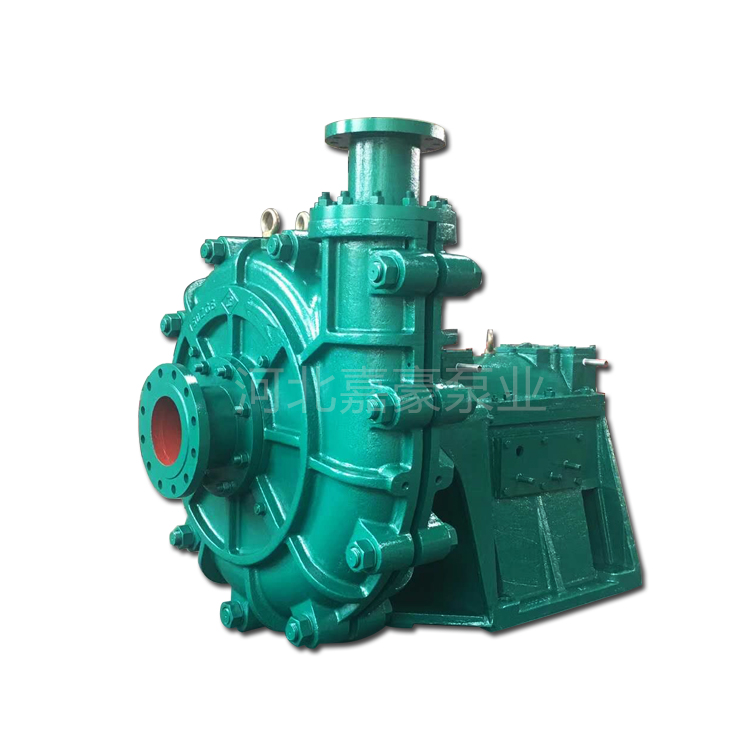

*選礦廠處理精礦離心泵100ZGB-500無堵塞排污泵臥式尾礦泵 臥式渣漿泵

ZGB(P)系列渣漿泵是我廠針對除灰除渣工況特點，在多年渣漿泵設計制造經驗基礎上，廣泛吸取國內外技術和研究成果，自行開發設計的新型產品。該系列產品具有結構合理、效率高、壽命長、可靠性高、維修方便、運行費用低等顯著優點，廣泛用于電力、冶金、礦山、煤炭、建材、化工等工業部門輸送含有磨蝕或腐蝕性的渣漿，特別適用于電廠灰渣輸送。

   ZGB(P)系列渣漿泵結構相似，均為臥式、單級、單吸、懸臂雙泵殼離心式，其結構特點分泵頭部分、軸封部分、傳動部分作分別說明。

2.1泵頭部分?

ZGB(P)系列渣漿泵為雙泵殼結構，即泵體?、泵蓋帶有可更換的耐磨金屬內襯（包括護套、護板等），如圖1和圖2所示。泵體、泵蓋根據工作壓力采用灰鑄鐵或球墨鑄鐵制造。該系列泵均為垂直中開式，吐出口方向可按450間隔八個角度旋轉安裝。?葉輪前后蓋板設有付葉輪以減少泄漏及提高泵的使用壽命。

該系列進口均為水平方向，從傳動端看泵為順時針旋轉。起動及運轉時，嚴禁電機反方向旋轉。否則，將使泵葉輪脫落造成事故。

2.2?軸封部分

軸封有兩種型式：?

?付葉輪加填料組合式密封：該種密封型式是我廠采用可靠性設計研制的高性能密封，它使軸封的泄漏減少到了最小。針對某些不允許稀釋、不允許加軸封水的特殊工況（單級）也能正常工作，并達到無任何泄漏的效果。付葉輪、減壓蓋、軸套均采用耐磨材料制造，維修量少、使用壽命長，使整機平均無故障工作時間MTBF大大提高。
