佛山超聲波清洗機廠家定做鋁合金園林機械部件通過式超聲波清洗機

佛山聚和牌JHTGS03鋁合金園林機械部件通過式超聲波清洗機（配套噴淋過水、烘干工藝）

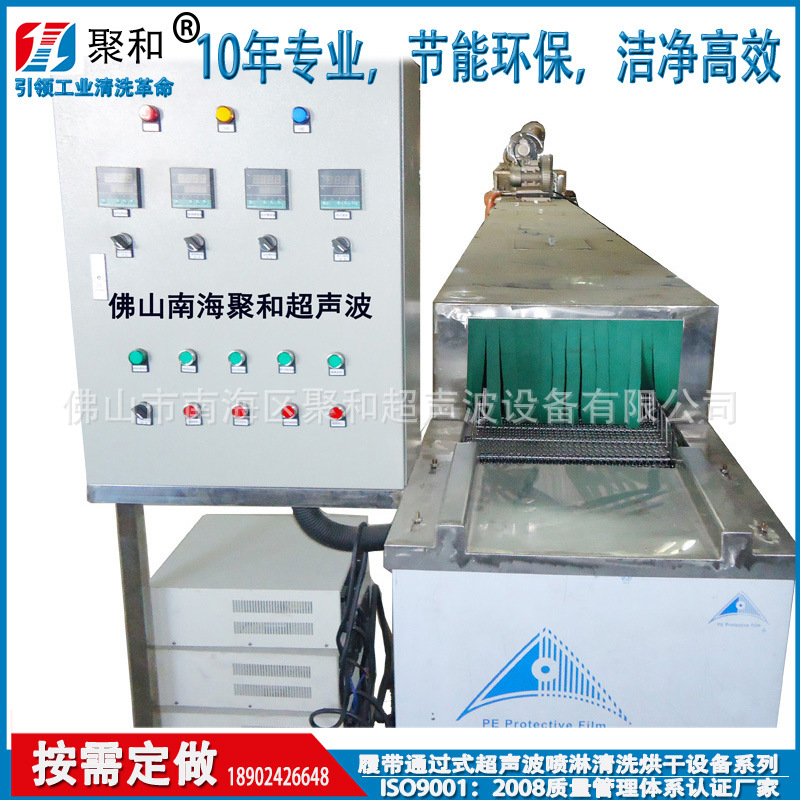

JH-TGS-03鋁合金園林機械部件通過式超聲波清洗、噴淋過水、熱風烘干設備

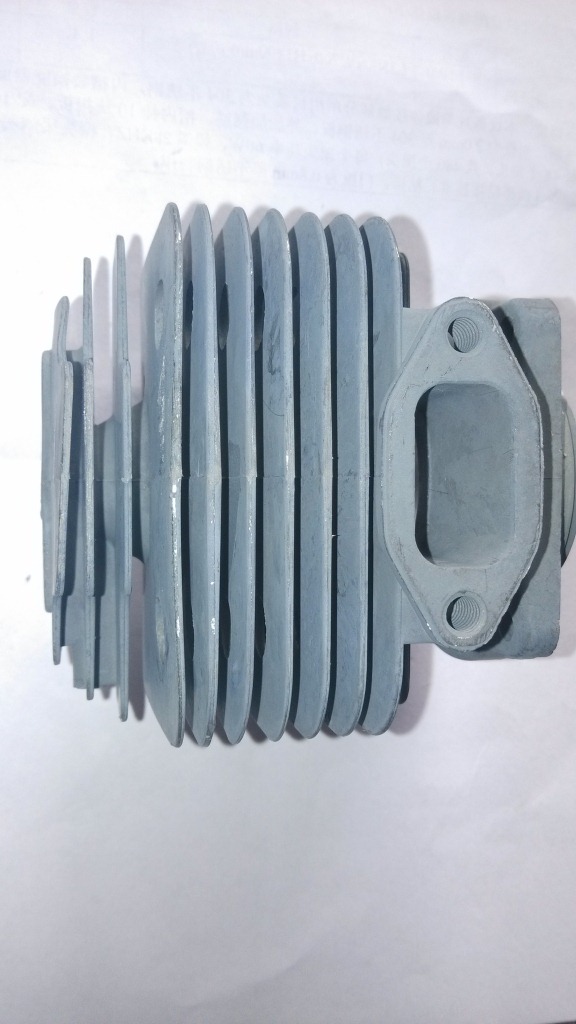

佛山聚和牌JH-TGS-03鋁合金園林機械部件通過式超聲波清洗、噴淋過水、熱風烘干設備是鋁合金壓鑄園林機械部件清洗、烘干的必備設備，用于鋁合金壓鑄園林機械部件連續批量除油除污除屑清洗、過水和烘干，可根據鋁合金壓鑄園林機械部件的規格、尺寸、數量按需設計 。

佛山聚和牌JH-TGS-03鋁合金園林機械部件通過式超聲波清洗、噴淋過水、熱風烘干設備每天可工作22H。

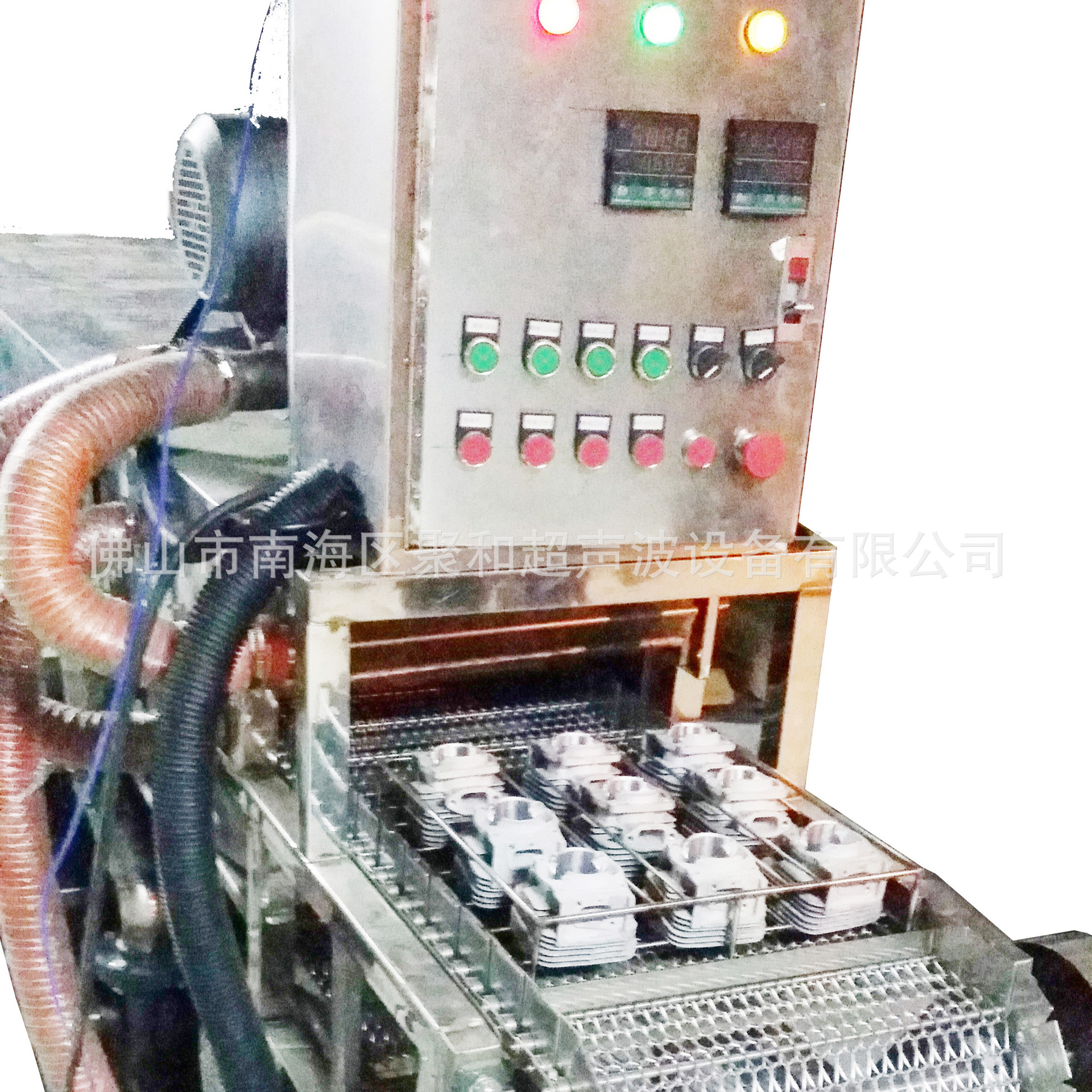

佛山聚和牌JH-TGS-03鋁合金園林機械部件通過式超聲波清洗、噴淋過水、熱風烘干設備利用不銹鋼輸送鏈網實現鋁合金壓鑄園林機械部件移動，結合超聲波清洗、噴淋過水工藝，對鋁合金壓鑄園林機械部件進行高精度清洗，*鋁合金壓鑄園林機械部件表層附著的油污、粉塵、雜屑等雜質。

聚和牌JH-TGS-03鋁合金園林機械部件通過式超聲波清洗、噴淋過水、熱風烘干設備具有，結構合理，操作方便，清洗效果好的優點，這對于鋁合金壓鑄園林機械部件的清洗、改善勞動環境、減少勞動強度，提高清洗質量，具有重要的意義。

佛山聚和牌JH-TGS-03鋁合金園林機械部件通過式超聲波清洗、噴淋過水、熱風烘干設備—潔凈度要求:按企業現行檢驗標準檢驗，鋁合金壓鑄園林機械部件經超聲波清洗后，內外表面無雜質、無污漬，烘干后無水跡。

1.佛山聚和牌JH-TGS-03鋁合金園林機械部件通過式超聲波清洗、噴淋過水、熱風烘干設備工藝：

上料 → 超聲清洗1+噴淋→超聲清洗2+噴淋→過水噴淋→風切→烘干→下料

2.佛山聚和牌JH-TGS-03鋁合金園林機械部件通過式超聲波清洗、噴淋過水、熱風烘干設備基本參數：

總長約8.5米，鏈條內寬360mm鏈條外寬400mm內槽寬500mm，機架寬600mm，機架臺面高850mm，總高1.7米。整機占地約6.5㎡。設備使用速度為0.5-3米/min行走，速度可調。

3.佛山聚和牌JH-TGS-03鋁合金園林機械部件通過式超聲波清洗、噴淋過水、熱風烘干設備詳細配置說明：

（一）佛山聚和牌JH-TGS-03鋁合金園林機械部件通過式超聲波清洗、噴淋過水、熱風烘干設備——上料區間

1）用材質：優質寶新牌SUS304#、1.0mm厚不銹鋼板，外加加強筋。上料區間長度：約500mm.

2）輸送方式：驅動器帶動鏈網輸送。輸送帶可承載500KG鋁合金壓鑄園林機械部件。

（二）聚和牌JH-TGS-03鋁合金園林機械部件通過式超聲波清洗、噴淋過水、熱風烘干設備——超聲波①

1）用材質：進口SUS304#、2毫米厚不銹鋼板，外加加強筋。

2）超聲功率：2160W  超聲頻率：28KHZ（采用底振式超聲波裝置，底部裝振頭一面采用2.5mm厚304不銹鋼材質面板，配1套超聲波發生系統， 振頭分布尺寸約1500x500x100mm）。

3）連接：采用不銹鋼球閥、短接和無縫管連接。完全清洗區間長度：約1800mm.

4）輸送方式：驅動器帶動鏈條輸送。輸送帶可承載500KG鋁合金壓鑄園林機械部件。

5）主清洗槽內有效尺寸：（L×W×D）1800×500×250mm。該槽設有循環管路及加熱恒溫系統（加熱功率為4kw）。加熱槽部分外壁貼30mm厚保溫棉。

6）為方便清潔，槽底設傾斜面。

7）外罩為0.6mm厚304不銹鋼材質面板，配套透明觀察窗以便觀察鋁合金壓鑄園林機械部件超聲波清洗狀態。

（三）聚和牌JH-TGS-03鋁合金園林機械部件通過式超聲波清洗、噴淋過水、熱風烘干設備——超聲波②

1）用材質：SUS304#、2毫米厚不銹鋼板，外加加強筋。

2）超聲功率：約1800W  超聲頻率：28KHZ（采用底振式超聲波裝置，底部裝振頭一面采用2.5mm304不銹鋼材質面板，配1套超聲波發生系統， 振頭分布尺寸約1200x500x100mm）。

3）連接：采用不銹鋼球閥、短接和無縫管連接。完全清洗區間長度：約1500mm.

4）輸送方式：驅動器帶動鏈條輸送。

5）主清洗槽內有效尺寸：（L×W×D）1500×500×250mm。該槽設有循環管路及加熱恒溫系統（加熱功率為4kw）。加熱槽部分外壁貼30mm厚保溫棉。

6）為方便清潔，槽底設傾斜面。輸送帶可承載500KG鋁合金壓鑄園林機械部件。

7）外罩為0.6mm厚304不銹鋼材質面板，配套透明觀察窗以便觀察鋁合金壓鑄園林機械部件超聲波清洗狀態。

（四）聚和牌JH-TGS-03鋁合金園林機械部件通過式超聲波清洗、噴淋過水、熱風烘干設備——過水+噴淋

1）用材質：SUS304#、1.5毫米厚不銹鋼板，外加加強筋。過水區間長度：約850mm。

2）連接：采用不銹鋼球閥、短接和無縫管連接。為方便清潔，槽底設傾斜面。

3）輸送方式：驅動器帶動鏈條輸送。輸送帶可承載500KG鋁合金壓鑄園林機械部件。

4）主清洗槽內有效尺寸：（L×W×H）850×500×250mm。

5）該槽設有過濾循環裝置及除油裝置，循環泵、分油儲液傮、循環管路及加熱恒溫系統（加熱功率為4kw）。儲液槽內有效尺寸：（L×W×H）500×300×300mm，材質：SUS304#、1.5毫米厚不銹鋼板，外加加強筋。加熱槽部分外壁貼30mm厚保溫棉。

6）當工件行走至浮出水面另設上下噴淋系統一套。

（五）聚和牌JH-TGS-03鋁合金園林機械部件通過式超聲波清洗、噴淋過水、熱風烘干設備——風切

1）為縮短鋁合金壓鑄園林機械部件經過烘干通道干燥所需時間，故設此工藝。

2）配備4KW高速風機2臺，上下各設置2套不銹鋼風刀。此風切部分長度區間為700mm。

3）材質： SUS304#、1毫米厚不銹鋼板，外加加強筋。將風機置于槽頂。

（六）、聚和牌JH-TGS-03鋁合金園林機械部件通過式超聲波清洗、噴淋過水、熱風烘干設備——熱風烘干

1）為使鋁合金壓鑄園林機械部件迅速干燥，故設此工藝。

2）使用材質：為降低耗能，內腔體采用不銹鋼鏡面板，用于反射熱能，外部采用砂光板（保溫層50mm厚）

3）有效烘干尺寸：2500×500×220（長×寬×高）mm。烘干隧道內裝9條1KW干燒發熱絲。使用溫度RT-180度。

4）為防止熱量流失，該隧道爐進出料端專設有硅膠擋簾熱緩沖口，其他五面為全封閉設計。

（七）、佛山聚和牌JH-TGS-03鋁合金園林機械部件通過式超聲波清洗、噴淋過水、熱風烘干設備——下料

1）用材質：優質寶新牌SUS304#、1.0mm厚不銹鋼板，外加加強筋。下料區間長度：約500mm.

2）輸送方式：驅動器帶動鏈網輸送。輸送帶可承載500KG鋁合金壓鑄園林機械部件。

（八）、聚和牌JH-TGS-03鋁合金園林機械部件通過式超聲波清洗、噴淋過水、熱風烘干設備——輸送系統

 1)輸送鏈條6分共18m長；①.總長18米，鏈條內寬360mm，外寬400mm（不含銷軸在內的寬度），②. 鏈珠直徑為15.88mm，25.4mm間距雙節距鏈條，Φ6mm穿桿間距76.2m③.網孔規格為10x15mm，鏈網絲徑繞絲1.5mm、穿絲2.0mm④. 兩側直立擋板總高50mm,擋板厚度2mm，頂部到鏈條表面高度為40mm，擋板間無縫隙⑤.鏈片厚2.4mm⑥.鏈條、鏈網、穿軸、網絲、開口銷、墊片等材質均為為304不銹鋼，不低于8個鎳⑦.保證鏈條鏈網各焊接部分牢固不開焊、無焊縫⑧在原有鏈網基礎上加裝不銹鋼擋板放置工件清洗過程中發生錯位偏移。

2)被傳動軸、主傳動軸為Φ25；3）無極變速電機1.5KW；4）1套鏈條張緊裝置及8個P205軸承座；

5）12套304不銹鋼6分鏈輪。

聚和牌JH-TGS-03鋁合金園林機械部件通過式超聲波清洗、噴淋過水、熱風烘干設備電氣部分顯示在面板上。

1.佛山聚和牌JH-TGS-03鋁合金園林機械部件通過式超聲波清洗、噴淋過水、熱風烘干設備控制系統狀態顯示在控制面板上。

2.佛山聚和牌JH-TGS-03鋁合金園林機械部件通過式超聲波清洗、噴淋過水、熱風烘干設備三相均衡。電路功能分塊，以便于維護。

3.佛山聚和牌JH-TGS-03鋁合金園林機械部件通過式超聲波清洗、噴淋過水、熱風烘干設備工作液體：市水

4.佛山聚和牌JH-TGS-03鋁合金園林機械部件通過式超聲波清洗、噴淋過水、熱風烘干設備電氣控制：

4.1佛山聚和牌JH-TGS-03鋁合金園林機械部件通過式超聲波清洗、噴淋過水、熱風烘干設備常規電器元件開關采用品牌。

4.2佛山聚和牌JH-TGS-03鋁合金園林機械部件通過式超聲波清洗、噴淋過水、熱風烘干設備清洗機設置主控制板，設置手動調整工況

4.3佛山聚和牌JH-TGS-03鋁合金園林機械部件通過式超聲波清洗、噴淋過水、熱風烘干設備發生液位過低自動切斷加熱管電源。清洗機有指示燈顯示故障位置，控制柜警示紅燈亮。
