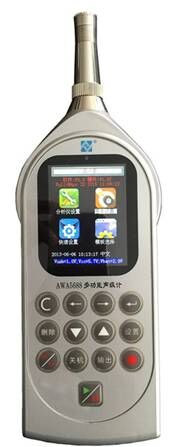

AWA5688型多功能聲級計

AWA5688型多功能聲級計是采用數字信號處理技術的新一代噪聲測量?jī)x器，是AWA5680系列的升級產品，功耗更低，功能更強，彩屏液晶，界面友好，顯示內容豐富。A、C、Z三種并行（同時）的頻率計權及F、S、I三種并行（同時）的時間計權，可以同時測量多種評價指標，一檔量程實現105 dB級線性范圍。分析功能多，統計、積分、1/1 OCT、1/3 OCT、FFT和數字記錄可以同步或異步啟動。獨特的快速設置功能可幫用戶“一鍵”設好相關標準要求的分析儀模式和參數，回到測量界面按下啟動即可完成一次測量。低功耗、電池與外接電源自動切換功能的設計，可以實現超長時間的持續測量。32 Mb 的 FLASH RAM可靠保存測量結果，也可選配大容量SD卡。 AWA5688型多功能聲級計仍采用模塊化設計，用戶可以根據需要選購相應的模塊。特別適于環境噪聲監測，可內嵌GPS定位系統（選配），測量噪聲的同時，提供位置信息及測量運動速度；外置微型打印機（選配），可現場打印測量結果；外置GSM無線數據傳輸模塊（選配），可通過SMS()將測量結果發到的手機或計算機上。并增加了FFT分析功能，可進行頻譜及總值分析。 該儀器可廣泛應用在環境保護、勞動衛生、工業企業、科研教學等領域，完成環境噪聲測量、聲功率級測量、機器設備噪聲測量以及建筑聲學測量。 2 主要特點 2.1 105 dB的超大級線性范圍，無需切換量程。 2.2 頻率計權、時間計權、檢波全部采用數字信號處理技術實現，同時完成A、C、Z三種頻率計權、F、S、I三種時間計權等多種指標的測量。 2.3 2.6 寸彩屏顯示，分辨率240×320，顯示內容豐富。 2.4 快速設置：選擇適用的標準或測量方法，自動設好相關標準要求的分析儀模式和參數，并關閉不需要分析功能，更方便使用和省電。 2.5 32 Mb的FLASH RAM可靠保存測量結果，并可選配SD卡大容量存貯模塊。 2.6 可實時(同時)測量及顯示多個指標。 2.7 漢字加圖標菜單操作，使用更方便。 2.8 功能強大，可直接在儀器上查看統計分布圖，累積分布圖，24小時分布圖，OCT頻譜分布圖，1/3OCT頻譜分布圖和FFT頻譜分布圖等。 2.9 液晶陽光下可讀，亮度可調，方便陽光下監測。配有LED指示燈，并可在遠處觀查儀器工作狀態。 2.10 動態條圖、波形圖及刻度圖，更直觀反映噪聲變化趨勢。 2.11 測點名可以由用戶任意輸入中英文，支持中文拼音輸入。 2.12 儀器內部可保存最多256次聲學校準記錄。 2.13 交流輸出可以接耳機,以便主觀評價。 2.14 用戶配置不同靈敏度的傳聲器可得到不同的測量范圍。 2.15 內部可嵌GPS定位系統，測量噪聲的同時還可以獲得準確的位置信息及運動速度（選配）。 2.16 內部可嵌藍牙模塊，可無線打印測量結果或通過手機操作儀器（選配）。 2.17 外接微型打印機，可現場打印測量結果。 2.18 外接GSM無線數據傳輸模塊，測量結果可及時通過SMS發到的手機或計算機（選配）。 2.19 外接太陽能電池模塊，可在野外超長時間工作（選配）。 2.20大容量存貯（選配），SD卡（32GB）。 2.21 USB接口：符合USB1.1標準，兼容USB2.0標準。 2.22 電源切換：電池和外接電源同時供電，外接電源電壓4.3V～6.5V時，電池被切斷，全由外接電源供電。外接電源電壓很低或拔掉時，儀器自動切為電池供電，過程中儀器不會停機。 2.23 啟動方式：按鍵、超限、定時、等間隔。 2.24 測量時間：1秒到99小時，任意設定。 2.25 自動開/關機：可定時自動開關機。 3 主要性能指標 3.1 傳聲器組合：Φ12.7mm（1/2″）預極化測試電容傳聲器+AWA14602型前置級， 標配靈敏度級：-40 dB (以1V/Pa為參考0dB)。 3.2 線性測量范圍： 28dBA～133dBA；33dBC～133dBC； 40dBZ～133dBZ；66dBLCPeak～136dBLCPeak 3.3 頻率范圍：20Hz～12.5kHz。 3.4 A/D位數：24位 3.5 采樣頻率：48 kHz 3.6 本機電噪聲：小于A計權3 μV、C計權4 μV、Z計權5 μV（不含前置級，用50Ω電阻直接短路）。 3.7 測量上限：由所配傳聲器靈敏度決定?？砂础?3-傳聲器靈敏度級”進行估算。 3.8 級線性范圍：105dB（A計權） 3.9 時間計權：并行（同時）F﹑S﹑I 3.10 頻率計權：并行（同時）A、C、Z 3.11 檢波特性：真有效值數字檢波 3.12 聲級計類型：X類聲級計 3.13 執行標準：GB/T3785-2010 2型，IEC61672：2013 2級, GB/T 3241-2010 2級,IEC 61260：2014 Class 2, GB/T 15952-2010,IEC 61252:2002。 3.14 顯示器：2.6寸彩屏顯示，分辨率240×320，顯示內容豐富，背光亮度可自動調節或手動46級調節。 注：關背光時屏幕不顯示。 3.15 主要顯示內容：可實時測量及顯示多個測量指標、統計分布圖、24小時列表值、OCT頻譜值、1/3OCT頻譜值及FFT頻譜分布圖等。 3.16 主要測量功能：積分測量功能、統計分析功能（內含24小時自動監測功能）、個人聲暴露測量、1/1 OCT分析功能、1/3 OCT分析功能、記錄功能、FFT分析功能、錄音功能（需選配SD卡）。 3.17 主要測量指標：Lxyi、Lxyp、Lxeq、Lxmax、Lxmin、LxN、SD、SEL、LCpeak等 注：x為A，C，Z，y為F,S,I，N為1～99 LCpeak測量下限為測量上限減70dB。 3.18 數據存貯：3300組帶分布圖的單統計分析結果，2600組帶分布圖的雙統計分析結果（標配32 Mb FLASH RAM）。 3.19 輸出接口：AC（交流）、DC（直流），RS-232C至計算機或微型打印機，USB接口。 1) 交流輸出：輸出信號幅度可在交流、1kHz和關閉中選擇，輸出可接8Ω耳機，輸出功率：150mW，諧波失真小于0.1%。 2) 直流輸出：可選擇輸出A、C、Z三種頻率計權、F、S、I三種時間計權組合的瞬時聲壓級，輸出比例：15.5mV/dB。100dB時輸出電壓為1.55V（靈敏度級：-37.0dB），輸出電壓2.1V。 3) RS232接口：接至計算機可實時輸出A、C、Z三種頻率計權、F、S、I三種時間計權的瞬時聲壓級，1秒聲壓級，1秒積分聲壓級，已保存的測量結果。接至40微型打印機可打印出測量結果及相關圖表。 4) USB接口：符合USB1.1標準，兼容USB2.0標準。 3.20 日歷時鐘：每月誤差小于1分鐘，可GPS授時、校時，內置后備電池。 3.21 電源：4節LR6（5號）堿性電池或4.V5～6V的外接電源。 3.22 測量界面的工作電流如下表所示： 分析儀 對比度 背光 工作電流 統計功能 25 開 <70 mA 關 <50 mA 積分功能 25 開 <70 mA 關 <60 mA OCT或FFT 25 開 <80 mA 關 <60 mA 測試條件：5V外接電源 如選配了GPS時，工作時電流增加約60mA左右。 打開藍牙設備，工作電流會增加約15mA左右。 3.23 電源切換：電池和外接電源同時供電，外接電源電壓4.3V～6.5V時，電池被切斷，全由外接電源供電；外接電源電壓很低時，儀器自動切為電池供電，過程中不改變儀器工作狀態。 3.24 統計分析功能：可以任選頻率計權及時間計權，采樣速率為47次/秒。 3.25 測量時間：手動，1s到99小時任意設置或分檔設置。 3.26 工作溫度：-10℃～50℃ 3.27 相對濕度：20%～90% 3.28 外形尺寸：260×80×30 3.29 GPS定位功能（選配）：測量經度、緯度、海拔、運動速度，并可與噪聲測量結果一同記錄。還可利用GPS定位信息測量運動方向、兩點直線距離。 1) 接收器類型：16通道 2) 更新速率：1Hz 3) 定位精度：2.5m 4) 啟動時間:熱啟動<3.5秒 溫啟動 33秒 冷啟動 34秒 5) 接收靈敏度: 跟蹤 -158dBm 捕獲 -148dBm 冷啟動 -142dBm 6) 授時精度：50ns 7) 運行限制：海拔高度 <18000m 速度 <515m/s 3.30 倍頻程頻譜分析功能（選配） 濾波器類型：并行(實時)倍頻程，G=103/10 符合標準：GB/T 3785-2010 2級、GB/T 3241-2010 2級,IEC 61672：2013 Class 2、IEC 61260：2014 Class 2。 濾波器中心頻率：31.5 Hz、63 Hz、125 Hz、250 Hz、500 Hz、1 kHz、2 kHz、4 kHz、8 kHz。 時間計權：F及S。 實時分析：同時完成所有中心頻率及A計權，C計權，Z計權。 主要測量界面：列表界面、圖形界面、醒目界面和室內界面。列表界面和圖形界面可以同時顯示9個中心頻率的頻帶聲級壓以及A、C和Z計權聲壓級。室內界面可以同時顯示31.5 Hz～500 Hz 5個中心頻率的頻帶聲壓級和A計權聲壓級。 級線性范圍：90dB以上。 主要測量指標：頻帶瞬時聲壓級(Lp)、頻帶聲壓級(Max)、頻帶最小聲壓級(Min)、頻帶等效連續聲壓級(Leq,T)、NR。 3.30 1/3倍頻程頻譜分析功能（選配） 濾波器類型：并行(實時)倍頻程，G=103/10。 符合標準：GB/T 3785-2010 2級、GB/T 3241-2010 2級，IEC 61672：2013 Class 2、IEC 61260：2014 Class 2。 濾波器中心頻率：20Hz、25Hz、31.5Hz、40Hz、50Hz、63Hz、80Hz、100Hz、125Hz、160Hz、200Hz、250Hz、315Hz、400Hz、500Hz、630Hz、800Hz、1kHz、1.25kHz、1.6kHz、2kHz、2.5kHz、3.15kHz、4kHz、5kHz、6.3kHz、8kHz、10kHz、12.5kHz。 時間計權：F及S。 實時分析：同時完成所有中心頻率及A計權，C計權，Z計權、用戶自定義頻率計權。 主要測量界面：列表界面、圖形界面和醒目界面。列表界面和圖形界面可以顯示29個中心頻率的頻帶聲級壓以及A、B、C、D、Z、T、U計權聲壓級。 級線性范圍：90dB以上。 主要測量指標：頻帶瞬時聲壓級(Lp)、頻帶聲壓級(Max)、頻帶最小聲壓級(Min)、頻帶等效連續聲壓級(Leq,T)。 3.31 FFT分析功能（選配） FFT分析前的預計權：A，C，Z計權 時間計權：F、S可選。 符合標準：GB/T 3785-2010 2級，IEC 61672：2002 Class 2。 FFT分析線數：2048線。 采樣頻率：32kHz、16kHz、8kHz、4kHz、2kHz。 分析頻率上限：13750.0Hz、6875.0Hz、3437.5Hz、1718.8Hz、859.4Hz。 每線帶寬：15.625Hz、7.8125Hz、3.9062Hz、1.9531Hz、0.9765Hz。 窗函數：平頂窗、布氏窗、漢寧窗、矩形窗可選。 主要顯示界面：列表界面、圖形界面。 主要測量指標：每根譜線下的快時間計權瞬時值、慢時間計權瞬時值、譜線下的聲壓級(Max)、譜線下的最小聲壓級(Min)、譜線下的等效連續聲壓級(Leq,T)，測量經歷時間(Tm)。 3.32 個人聲暴露計（選配） 符合標準：GB/T 15952-2010,IEC 61252:2002，GB/T 3785-2010 2級，IEC 61672：2013 Class 2。 級線性范圍：90dB以上。 測量?jī)?nèi)容：TWA、LG、DOSE、Lex,8h 交換率：3、4、5、6可選 門限值：40dB～90dB可選 標準限值：70dB～90dB可選
