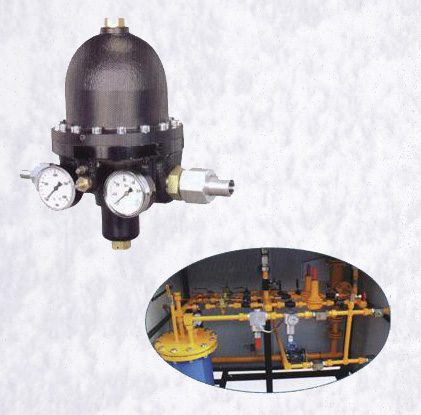

CNG壓縮天然氣調壓輸配系統

CNG壓縮天然氣調壓輸配系統概述： 　　隨著我國能源結構的變化和環保力度的不斷加大，使天然氣的開發和利用得到迅猛的發展，壓縮天然氣把井口天然氣或管道天然氣凈化壓縮后，進行高壓儲存和運輸，到達使用地點，經過多級換熱，減壓直接輸入管網供應各類用戶。 　　CNG調壓站至使用地在300公里以內為經濟范圍，一般不超過500公里，供應規模2000-4000戶。供氣量200-5000Nm3/h為宜，過大 或過小都使單位用氣成本加大。 　　該系統較長輸管線投資規模小、建設周期短、資金回收快，將來可作為長輸管線的調峰和備用氣源。 CNG調壓站工藝簡介： 　　壓縮天然氣調壓站工作原理：將撬車罐內高壓天然氣經過預熱，逐級降壓，并進行安全控制和計量、加嗅等工序使氣體壓力達到符 合規范要求的壓力向管道輸送。按調壓機制可分為兩級調壓和三級調壓。 CNG調壓站結構簡介： 壓縮天然氣調壓站按照設備站內的布置和設備的功能分為： 卸車系統（高壓膠管、快裝接頭、高壓閥門） 調壓換熱系統（高壓緊急切斷閥、換熱器、調壓器、放散閥） 流量計系統（流量計） 控制系統（中央控制臺） 加熱系統（燃?xì)忮仩t、熱水泵等） 首先撬車內的高壓天然氣經過卸車系統進入調壓換熱系統，在調壓換熱系統內經過兩次換熱，兩次或三次調壓進入流量計量和加臭 系統，然后進入管網。加熱系統提供氣體減壓過程中所需要的熱量，控制系統對整個系統進行監控。 調壓工藝： A.二級調壓工藝：首先用高壓膠管和快裝接頭與撬裝鋼罐車連接，壓縮天然氣通過球閥和高壓切斷閥進入一級換熱器，在一級換熱器 內對氣體進行加熱，再經過一級調壓器減壓到1.0-4.0MPa，經過二級換熱器加熱和二級調壓器調壓到0.1-0.4MPa，進入流量計進 行流量計算，最后對燃?xì)膺M(jìn)行加臭，輸入中壓管網。調壓站內的各級氣體壓力、溫度、流量、水的溫度、關鍵閥門的控制和兩路之 間的切換均由中控臺進行連鎖控制。 　　 B.三級調壓工藝：首先用高壓膠管和快裝接頭撬裝鋼罐車連接，壓縮天然氣通過球閥和高壓切斷閥進入一級換熱器，在一級換熱器 內對氣體進行加熱，再經過一級調壓器減壓到3.0-7.5MPa，經過二級換熱器加熱和二級調壓器調壓到1.6-2.5MPa，再經三級調壓 到0.1-0.4MPa后進入流量計進行流量計量，最后對燃?xì)膺M(jìn)行加臭，輸入中壓管網。調壓站內的各級氣體壓力、溫度、流量、水的溫度、關鍵閥門的控制和兩路之間的切換均由中控臺進行連鎖控制。 1301Ｆ-3高壓調壓器 ·進口壓力P1：≤42MPa ·出口壓力P2：10-16MPa ·穩壓精度：50Nm3/h ·工作溫度： -10℃～60℃ ·連接：內螺紋 使用介質：天燃?xì)? 產地：美國費希爾（FISHER） CNG－25調壓站 ·進口壓力P1：≤25MPa ·出口壓力P2：0.1-4.0MPa ·穩壓精度：3000Nm3/h ·工作溫度： -29℃～66℃ 使用介質：天燃?xì)? TARTARINI RP/10氣動式調壓器 ·進口壓力P1：0.1-22MPa ·出口壓力P2：0.05-3MPa ·穩壓精度：1500Nm3/h 規格：3/4"×1"BSP螺紋 ·工作溫度： -10℃～60℃ 精度等級AC：≤±5%
