西安宏安運載設備防震動減震-JZP-5.2裝配式隔振器

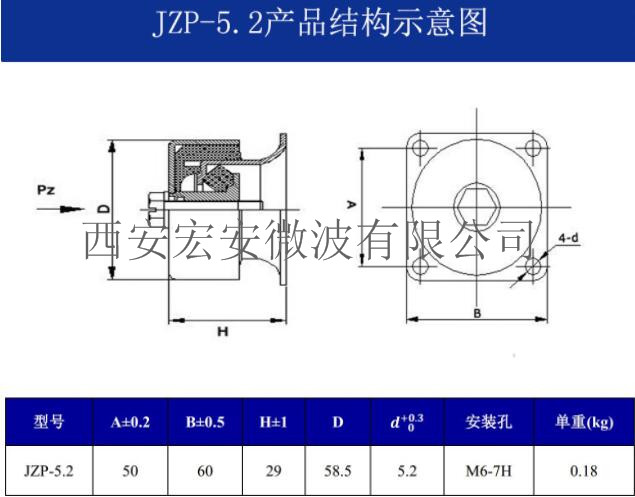

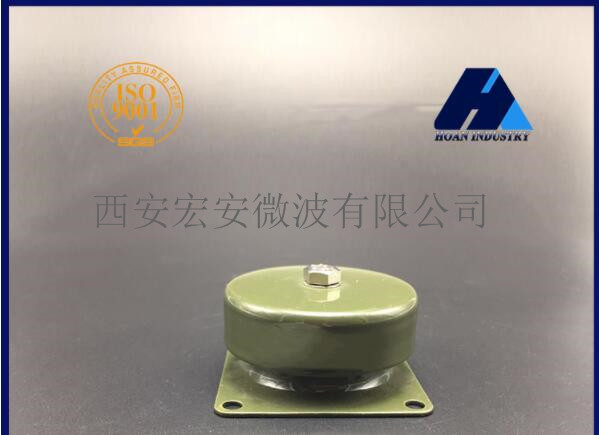

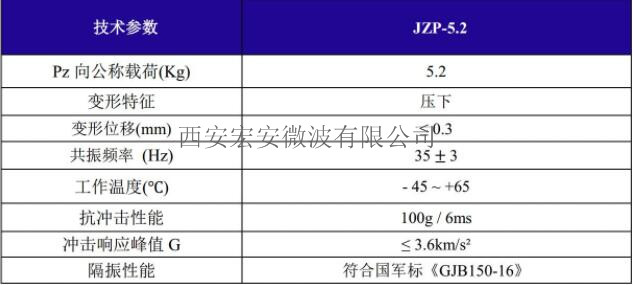

　　裝配式隔振器涉及一種用于hang空儀器、儀表、電臺等隔振及緩沖系統中的隔振器。主要是為解決現有的隔振器都屬單自由度產品，水平方向剛度近似于0，且阻尼結構復雜，抗沖擊能力差的問題而研制的。它包括上架板、下架板、螺釘、連接螺母、外殼、下彈簧、底板、鉚釘，其特征是在上架板上方設彈簧墊和上彈簧，上彈簧上端頂在外殼上，在上架板和下架板之間設襯套，張圈套在襯套上，阻尼片套在張圈上，在下彈簧與底板之間設緩沖墊。優點是本隔振器垂直與水平方向的剛度近似相等，可實現任意方向隔振，抗沖擊能力強，阻尼結構簡單，阻尼值可調。 　　 　　一、J.2裝配式隔振器命名 　　命名圖.jpg 　　J.2裝配式隔振器，是根據以色列tan克車用隔振器研制的，采用雙彈簧和特殊摩擦片的結構,具有良好的抗沖擊力，可實現任意方向振動隔離，，Pz向公稱載荷為5.2kg。J.2裝配式隔振器工作頻率范圍寬，并可在高低溫、化xue污染等惡劣環境下使用，具有良好的防濕熱、防鹽霧、耐高低溫，防霉菌，使用壽命長等性能。 　　 　　二、JZP -5.2裝配式隔振器結構圖 　　結構圖.jpg 　　三、產品性能 　　載荷.jpg 　　四、產品應用 　　 1564041389718566.jpg 1564041389211797.jpg ?　　J.2裝配式隔振器適用于機載、車載、艦載等電子、機械設備、計算機與儀器儀表的隔振緩沖，dao彈wei星的運載、導航與發she系統的安全防護以及高低溫、化xue污染等惡劣環境下機械、電子設備與設施的隔振緩沖等方面，并特別適用于機載電臺、儀器儀表的隔振，被廣泛運用于jun品通訊企業及研究所和大學。
