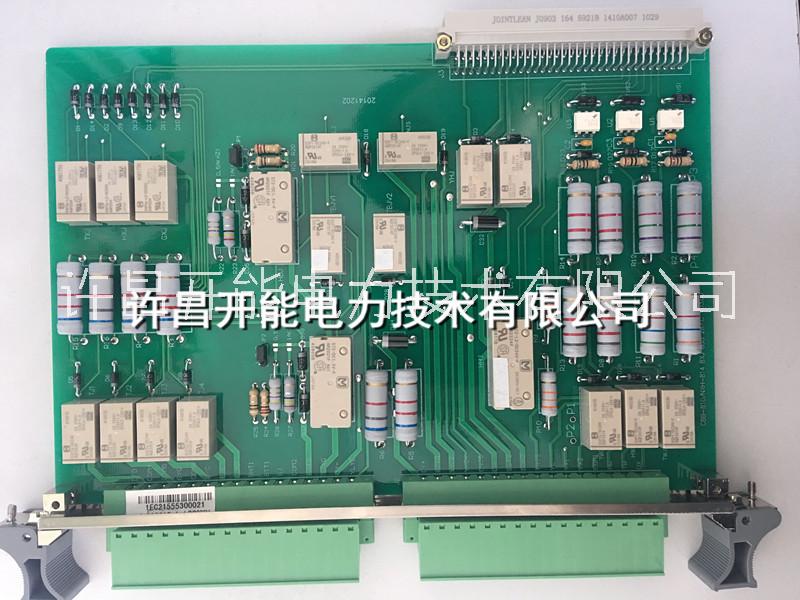

供應許繼WBH-821A電源CPU信號通訊交流插件 WBH-821A保護插件

一、應用范圍 WBH-820A系列微機變壓器保護測控裝置主要適用于66kV及以下各級電壓等級兩圈變壓器的保護及測控。WBH-821A為變壓器主保護的綜合保護測控和主變調壓控制,WBH-822A為變壓器后備保護的綜合保護測控和非電量保護。 二、保護功能 1、比率差動保護 比率制動式差動保護是變壓器的主保護。能反映變壓器內部相間短路故障、高壓側單相接地短路及匝間層間短路故障,保護采用二次諧波制動原理,用以躲過變壓器空投時勵磁涌流造成的保護誤動,差動動作時間:不大于30ms (2倍動作電流下)。 2、差動速斷保護 當任一相差動電流大于差動速斷整定值時瞬時動作于出口,速斷動作時間:不大于20ms (1.5倍動作電流下)。 3、差流越限告** 正常情況下**各相差流,如果任一相差流大于差流越限定值(一般設為小動作電流的1/2),經延時起動告**繼電器。 4、TA斷線判別 當三相電流都大于0.2倍的額定電流且差動電流大于0.1倍的額定電流時,啟動TA斷線判別程序。 5、遙控調壓 用作變壓器分接頭的調節輸出,控制有載調壓分接頭的“升”、“降”、“停”。 6、兩段式高壓側過流 保護復壓開放,且各兩時限,過流保護主要用于**變壓器,作為防御外部相間短路引起的變壓器過流和變壓器內部相間短路的后備保護。軟硬壓板與門投退,高壓側任一相電流大于定值,經整定延時動作。 復壓本側為計算復壓,對側為復壓開入,復壓可由控制字投退。若控制字整定為復壓不投入時,過流不經復合電壓閉鎖。 7、兩段式低壓側過流 復壓開放,各兩時限,軟硬壓板與門投退,低壓側任一相電流大于定值,經整定延時動作。 復壓計算本側復壓,并讀取對側復壓開入;復壓可由控制字投退。 8、一段低壓側過流(定)反時限 反時限曲線包括一般反時限、非常反時限和反時限。 9、高壓側負序過流 高壓側負序過流主要保護變壓器高壓側負荷不平衡、TA斷線或缺相運行,高壓側負序電流大于定值,經整定延時動作。 10、低壓側負序過流 低壓側負序過流主要保護變壓器低壓側負荷不平衡、TA斷線或缺相運行,低壓側負序電流大于定值,經整定延時動作。 11、零序電壓保護(自產) 配置零序過壓保護切除接地故障,自產零壓大于定值,經整定延時動作(告**)。 12、高壓側過負荷 根據變壓器各側繞組及自耦變壓器的公共繞組可能出現過負荷情況,應裝設過負荷保護。高壓側電流大于定值,經整定延時開啟過負荷出口。 13、低壓側過負荷 低壓側電流大于定值,經整定延時開啟過負荷出口。 14、閉鎖調壓 高壓側電流大于定值,經整定延時開啟閉鎖調壓出口。 15、起動通風 高壓側電流大于定值,經整定延時開啟通風出口。 16、TV斷線 母線TV斷線后,裝置發告**信號。待電壓恢復正常后(三個線電壓均大于80V)保護返回。 17、復合電壓 復合電壓元件由負序過電壓和低電壓部分組成。負序電壓反映系統的不對稱故障,低電壓反映系統對稱故障。 18、非電量保護 820A變壓器保護裝置實現了電氣量保護與非電量保護的分離。非電量保護設有:重**、調壓重**、溫度保護、油位高、油位低、壓力釋放、輕**告**、調壓輕**、風冷消失;非電量插件獨立完成非電量跳閘重動,在CPU停用或保護電源消失時仍能正確動作。 同時,本體插件將非電量信息輸送給CPU插件,用于燈光信號、SOE報告等信息的當?shù)仫@示及網絡傳輸:非電量時點亮裝置面板非電量燈光,同時提供非電量瞬動信號及中央信號接點。共9路遙信由裝置內部向CPU插件輸入。 19、控制回路異常告** 裝置采集斷路器的跳位和合位,當電源正常、斷路器位置輔助接點正常時,必然有一個跳位或合位,否則,經3s延時報“控制回路異?！备?*信號(帶操作回路信號插件)或“開關位置異?！备?*信號(無操作回路信號插件),但不閉鎖保護。 20、彈簧未儲能告** 裝置設有彈簧未儲能開入,裝置收到開入后延時25s報彈簧未儲能,發告**信號。 21、遙測、遙信、遙控、遙脈功能 遙測:裝置的測量回路有獨立的交流輸入(CIA、CIB、CIC)接儀表TA,與保護回路的交流輸入分開。測量IA、IB、IC、P、Q、COS￠等;WBH-822A還可測量直流/溫度V1、V2; 遙信:各種保護動作信號及斷路器位置遙信、開入遙信、檔位等; 遙控:遠方控制跳、合閘,壓板投退、修改定值等; 遙脈:累計電度表的脈沖; 遙調:調節檔位。 22、錄波 裝置記錄保護跳閘前4周波,跳閘后6周波(每周波24點)的采樣數據。 23、GPS對時 裝置通過與變電站自動化主站通信,得到年月日時分秒的信息,并配置一個GPS對時開入,連接到站內GPS**的秒脈沖輸出,實現毫秒的對時,對時精度小于1ms。 24、打印功能 可以通過裝置的后RS-232接口進行就地打印,也可配置網絡共享打印機,使用裝置RS-485接口,可打印定值及動作報告、自檢報告、開入量變化、錄波等; 對于連接到變電站自動化系統的裝置,通過主站打印,裝置不必配置打印機。 25、網絡通信 可以直接與微機監控或保護管理機通信,通信接口為RS-485,規約采用DL/T667-1999(IEC-60870-5-103)或MODBUS規約可選。網絡通信波特率可設置:1200,2400,4800,9600,19200,38400;網絡通信有、無校驗位可設置(有校驗位時配置為偶校驗,不可選擇)。 注:與許繼8000系統連接,通訊規約應設置為103,通訊校驗為偶校驗,波特率為9600bps。 26、自檢功能 裝置設置了完善的自檢功能,包括對數據采集回路、數字回路及輸出回路的自檢,可自檢到出口繼電器線圈。若發生故障,裝置的液晶顯示器可以顯示出故障信息并閉鎖相應的保護,同時發告**信號。
