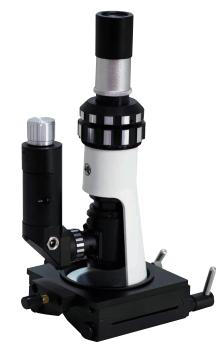

便攜式現場金相顯微鏡BJ-X型

一、儀器概述:

便攜式現場金相顯微鏡是適用于現場多種大型工件的金相檢查，失效分析的顯微鏡,它不用切割取樣，直接在工件上打磨、拋光，從而保證工件的完整性. 顯微鏡底座帶有磁力吸座，直接吸附在工件上觀察組織的現場金相檢驗。便攜式金相顯微鏡適用于航空制造，機械制造，車輛制造，鍋爐及壓力容器的制造及檢驗，石油化工，鐵路，造船，電廠，電站，設備安裝，大型模具，安全檢測，質量監督，理化試驗室等行業。還可廣泛的應用在工廠、實驗室進行鑄件質量的鑒定、原材料檢驗或?qū)Σ牧咸幚砗蠼鹣嘟M織的研究分析等工作。
小型精密光學結構，圖像清晰穩定
放大倍數100×—400×，長焦距平場消色差金相物鏡
6V，3W  LED燈照明，充電鋰電池
齒輪式XY軸移動平臺，保證橫向不自行下劃
機械通斷磁力底座，適合各種工件表面

二、詳細技術參數：

三、制樣設備建議：

便攜金相顯微鏡主要是用于現場的大型工件金相檢驗，那么現場制樣就是一大主要難題，現行市場上有電解拋光，臺磨，角磨機改裝等幾種方式，根據我們多年的經驗，角磨機改裝，選用帆布磨盤，加上適當拋光試劑，是最理想和快捷的，推薦客戶選擇！

四、軟件系統JX2016

金相分析軟件是我單位軟件工程部材料學相關專業人士開發，更新到2016版本，現有金相組織模塊600多個，覆蓋了現有的所有金相檢驗.詳見金相模塊目錄。

金相圖像分析系統配置的“專業定量金相圖像分析計算機操作系統”對采集的試樣圖譜進行處理和實時比對、檢測、評級、分析、統計及輸出圖文報告。軟件融合了當今的圖像分析技術，為金相顯微鏡和智能分析技術的結合，系統測量、評定結果快速、正確，符合(GB) 和其它相關行業標準 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系統全部中文界面，簡潔明了和操作方便，經過簡單培訓或?qū)φ帐褂谜f明書，就可自如操作。并為學習金相常識和普及操作提供了快捷方法。

主要功能：

圖像編輯軟件：圖像采集，圖像存儲等十多種功能；

圖像軟件：影像增強，圖像疊加等十多種功能；

圖像測量軟件：周長、面積、百分含量等幾十種測量功能；

晶粒度測量評級（晶界提取，晶界重建、單相、雙相、晶粒度測量、評級）；

非金屬夾雜物測量、評級（其中包括硫化物、氧化物、硅酸鹽等）；

珠光體、鐵素含量測量、評級；球墨鑄鐵石墨球化率測量評級；

脫碳層、滲碳層測量，表面涂層厚度測量；

焊縫熔深度測量

鐵素體、奧氏體型不銹鋼中相-面積測量；

包含進行比對的近600多種常用金屬材料的金相圖譜，適應絕大多數單位金相分析和檢驗的要求；

鑒于新材料和進口牌號材料的不斷增加，對于軟件中尚未錄入的材料及評定標準，可以定制和錄入。

四、系統組成：

1、 軟件程序（光盤）；

2、加密狗：USB型；

3、300萬高清數碼攝像；

4、0.5X適配鏡接口；

5、圖像測微標尺，格值：0.01mm。

五、硬件運行環境：

WINDOWS 7； 32/64位系統.  office 2007/2010.

六、電腦基本配置要求:

1.CPU: Intel Core 2 2.8GHz 或更高；

2、內存:2GB or more；

3、USB 接口:USB2.0或USB3.0接口；

4、顯 示 器:19”或更高；

5、CD-ROM
