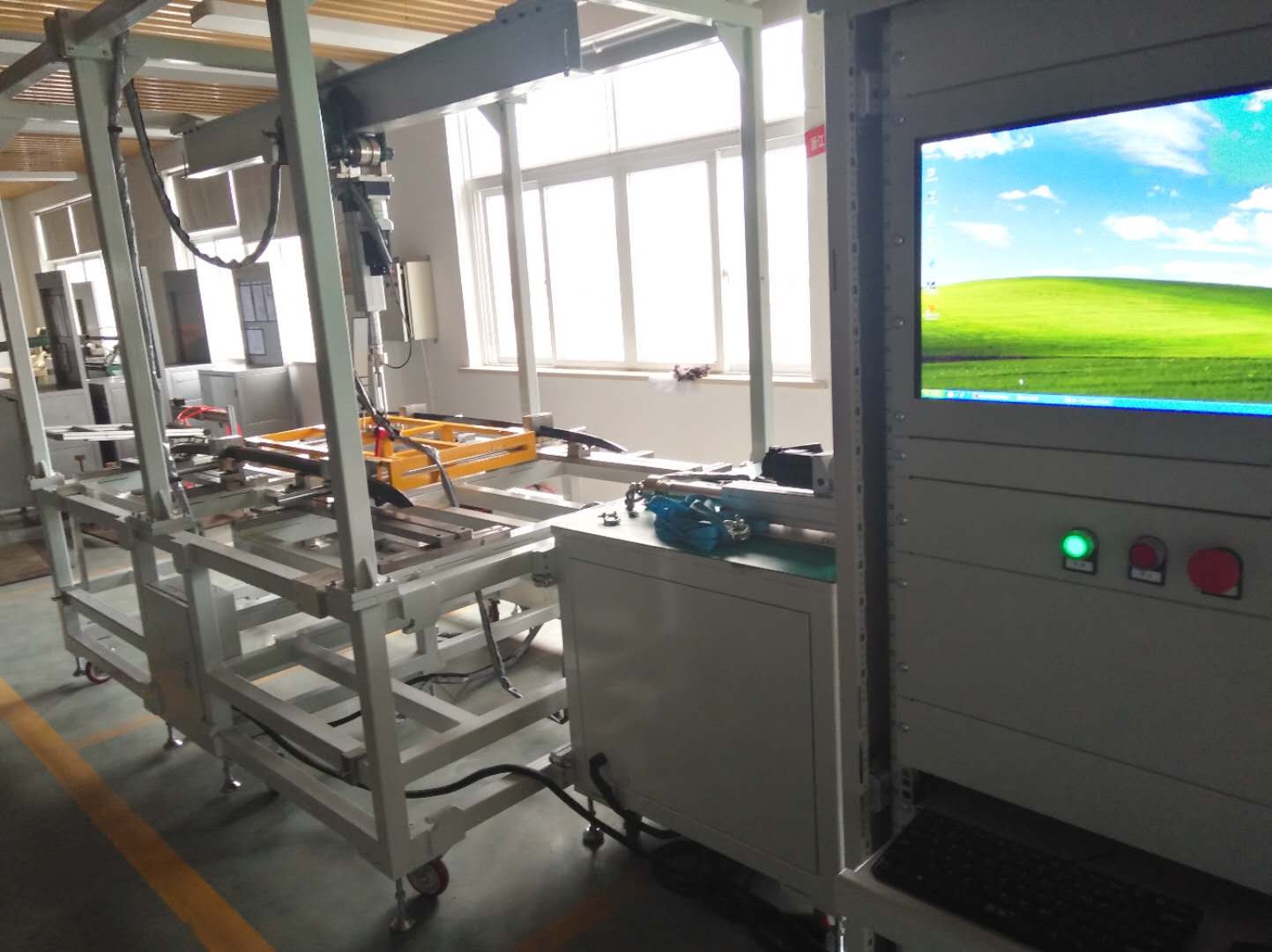

汽車行李架試驗臺

一 、功能概述 該試驗臺適用于各種汽車的行李箱架的靜載試驗和撓度檢測，判斷其產品是否合格；為該產品的開發設計和研究提供1的檢測參數。合肥天一1 8 5 5 6 5 3 5 0 8 1李傳敏歡迎你的咨詢。 二、依據標準 本試驗臺技術指標符合貴公司所提出的相關檢測要求?！? 　 三 、產品技術說明 1、檢測項目 1.1、靜載試驗 1.1.1抗升力試驗； 1.1.2抗縱向力試驗； 1.1.3抗20°1平力試驗； 1.1.4抗橫向力試驗； 1.2、撓度檢測 1.2.1 X方向撓度檢測； 1.2.2 Y方向撓度檢測； 1.3、駐坡狀態 1.3.1 前后正負15度傾斜； 1.3.2 左右正負15度傾斜； 2 、試驗臺的組成結構 2.1 試驗臺結構與組成 本試驗臺是有操作試驗臺體和計算機控制柜組成；之間電纜連接有航空插頭連接，便于移動。 試驗臺體是用鋼型材框架結構焊接而成，表面噴漆處理，臺體前后安裝有對開門，便于設備的保養和維修。 計算機控制柜為型材鋼焊接而成的標準化式控制柜體，外表噴塑處理；底面安裝有自鎖式腳輪，可自由移動并剎車固定；上部放置液晶顯示器，1面設計有抽屜式鍵盤托盤，工控機放置在鍵盤1部；電路控制系統安裝在控制柜里，前后和側面安裝有活門，便于電路的檢修； 2.2 實驗臺布局 試驗臺各部分結構緊湊，總體布局合理，美觀大方，1平方向加載機構采用一個機構，通過移動來完成對各個使力點作用，整體結構簡單，人機界面良好。 設備機械結構圖 設備機械結構圖 2. 3 試驗臺外觀顏色 1) 臺體尺寸2500X1500(長X寬),外表噴塑處理電腦灰（RAL7035），操作面板鋁板氧化、驅動機構安裝支架及工裝夾具表面鍍鉻處理；試驗箱為不銹鋼材質； 2) 計算機控制的電控柜，外表噴塑處理電腦灰（RAL7035）。 3、試驗臺詳細說明 3.1 驅動檢測機構 驅動檢測機構為壹套，一套為垂直方向作用力，其它作用點通過定滑輪進行力方向的轉換，可以在不同的作用點工作，該機構具有導向定位桿和角度調節，方便安裝定位。 控制部分采用伺服電機驅動與力傳感器形成閉環控制電路，試驗的轉速可自行設定；并可設置1加載力的保護限制；伺服電機具有運轉平穩，控制精度高等優點；率等優點。 3.2 撓度位移檢測機構 位移傳感器安裝在磁力表座上，在試驗前可將磁力表座吸合在合適的位置，調整好位移傳感器的檢測位置，方便快捷，實用性強，可滿足任意關鍵點的位移檢測。位移傳感器選用自復位式位移傳感器，測量數據準確，精度高。 3.5 試驗箱 試驗箱為鋼材焊接而成，具有足夠的剛性，試驗箱長1000mmX寬600mmX高100mm；試驗箱周邊具有掛載機構，方便施加各個方向力和檢測位移。 3.6 功能實現 1、 抗升力試驗：（如1圖） 1）在Fa作用1，車頂裝載裝置應繼續固定在車頂上； 2）在Fa作用1，任何部件應無損壞發生； 3）如果前后鏈接裝置不同，則試驗后，后部車頂桿在0.5Fa1應繼續固定在車頂上。 2、 抗縱向力試驗： 1）在F1作用1，載物應繼續固定在車頂裝載裝置上； 2）在F1作用1，任何部件應無損壞發生； 3）在0.5F1作用1檢測瞬間撓度，如果超出10mm設備報1。 4）在-0.5F1作用1，載物應繼續固定在車頂裝載裝置上，任何部件應無損壞發生，檢測撓度，如果超出50mm設備報1。 3、 抗20°1平力試驗： 1）在F1q作用1，載物應繼續固定在車頂裝載裝置上； 2）在F1q作用1，任何部件應無損壞發生； 3）在0.5F1q作用1檢測瞬間撓度，如果超出10mm設備報1。 4）在0.5F1q作用1檢測1撓度，如果超出50mm設備報1。 4、 抗橫向力試驗： 1）在Flat作用1，載物應繼續固定在車頂裝載裝置上； 2）在Flat作用1，任何部件應無損壞發生； 4）在Flat作用1檢測1撓度，如果超出50mm設備報1。 5、 撓度檢測： 1）在X方向作用力，檢測X方向撓度； 2）在Y方向作用力，檢測Y方向撓度。 3.8 控制部分 1) 計算機系統配置： ?? 工業控制計算機P4 3.0G/1G/160G ?? 19”液晶顯示器； ?? 噴墨打印機及附件 2) 閉環控制電路系統 3) 輪輻式力傳感器 4) 位移傳感器 5) 伺服電機及控制器 6) 試驗電源 3.9 控制及數據處理軟件部分 WINDOW1系統操作平臺，操作容易，可設定檢測參數。標準化的試驗報表格式，包括檢測數據輸出、規范、準確。 1） 型號擴展模塊：既可添加一種汽車行李箱的產品型號，也可2某個汽車行李箱型號； 2） 試驗檢測模塊：行李箱橫向加載，行李箱縱向加載，行李箱撓度檢測； 3） 試驗參數模塊：可設定加載力大小，加載速度大小，加載力范圍，位移范圍； 4） 系統功能模塊：分為系統管理模塊、打印模塊、可更改相關試驗報表內容、打印試驗報告。 3.10 試驗電源 ?? 負載電源輸入?yún)?shù)： ?? 相對溫度： 0℃--45℃ ?? 輸入電壓：AC 220V±10%，50Hz 四、試驗臺技術指標 ?? 力檢測范圍：0~12000N，精度±0.5%F1，顯示分辨率0.1 N； ?? 位移檢測范圍：0~20mm，精度±0.2%F1，顯示分辨率0.01 mm； 五、使用條件 ?? 濕度范圍：35-90%（相對濕度）； ?? 使用溫度范圍：0～40℃； 公司目前產品： 一、車身附件類試驗設備 1、汽車四門二蓋常溫/高低溫耐久試驗臺（電機/氣缸驅動 2、汽車門鎖門鉸鏈常溫/高低溫性能耐久試驗臺（電機/氣缸驅動） 3、 動車座椅及其它座椅耐久試驗臺 4、汽車玻璃升降器實車門耐久性能試驗臺 5、汽車玻璃升降器模擬門綜合性能/在線檢測試驗臺 6、汽車白車身靜剛度試驗臺 7、座椅滑軌/調角器/扶手/靠背/頭枕/座墊耐久試驗臺（汽車/客車/動車） 8、汽車雨刮器總成綜合性能/耐久試驗臺 9 、汽車安全帶固定點強度試驗臺 10、汽車組合儀表耐久性能試驗臺 11、汽車限位器性能/耐久試驗臺 12、汽車天窗性能/耐久試驗臺 13、汽車?yán)€及總成性能/耐久試驗臺 14、汽車板簧綜合性能/耐久試驗臺 15、汽車遮陽板總成性/能耐久試驗臺 二、開關及電器類試驗設備 1、 汽車、摩托車翹板開關耐久試驗臺（常溫/高低溫） 2、 汽車組合開關耐久試驗臺 3、 汽車組合開關在線試驗臺 4、 汽車點火開關耐久性能試驗臺 5、 電源總開關耐久性能試驗臺 6、 汽車、摩托車翹板、組合開關、點火開關測力測扭性能試驗臺 7、 汽車微電機耐久試驗臺 8、 汽車微電機綜合性能/耐久試驗臺（包括暖風、雨刮、搖窗、洗滌電機） 三、底盤類試驗設備 1、汽車真空助力氣耐久/綜合性能試驗臺（常溫/高低溫） 2、汽車真空助力在線試驗臺 3、汽車制動操縱系統可靠性綜合試驗臺 4、汽車制動鉗耐久/性能試驗臺 （常溫/高低溫） 、 5、汽車離合操縱系統可靠性綜合試驗臺 6、駐車操縱系統可靠性試驗臺 7、汽車轉向柱（裝置）強度試驗臺 8、汽車轉向管柱及總成耐久性能試驗臺 9、汽車換檔操縱機構性能試驗臺 15、汽車減震器綜合試驗臺 四、自動生產裝配線： 1、組合開關自動生產裝配線 2、點火開關自動生產裝配線 3、汽車門鎖自動生產裝配線 4、玻璃升降器自動生產裝配線 5、汽車門鉸鏈自動生產裝配線 6、汽車限位器生產裝配線 7、汽車座椅滑軌裝配線
