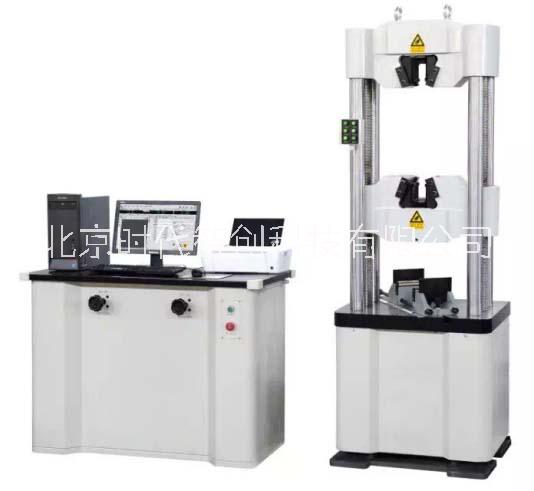

WE-300D型數顯式液壓試驗機

一、產品簡介

?    WE-300D型數顯式液壓試驗機是采用了液壓驅動、手動控制、數據采集儀表，其由主機、油源控制柜、數據采集儀表、試驗附具四部分組成，試驗力300kN，試驗機準確度等級為1級。

?    WE-300D型試驗機是一種通用性較強的產品，可以滿足金屬測量的拉伸、壓縮、彎曲、剪切等類型的試驗，可以求取所測材料的抗拉強度、屈服強度等性能指標，可實現材料或產品的工藝合格性能驗證試驗。

?    該機是雙空間結構，上橫梁與中橫梁之間為拉伸空間,中橫梁與工作臺之間為壓縮空間，減速電機通過鏈輪鏈條驅動絲杠旋轉實現拉伸或壓縮空間調整。

?    該機上橫梁、中橫梁分別設有液壓自動夾緊裝置，設備配有圓試樣齒塊和板材試樣齒塊用于拉伸試驗；中橫梁底端配有上壓板，工作臺上設有下壓板可直接做壓縮試驗；中橫梁底端可以便捷的更換彎曲壓頭，工作臺上可安裝彎曲支座，用于試樣的彎曲試驗。

?    該試驗機主機的設計考慮了擴展裝配其它夾具以完成更多試驗的可能，如：配裝螺栓夾具可做螺栓的拉伸和保載，配裝剪切夾具可做圓棒剪切強度試驗，在壓縮空間中可加配抗折、剪切、劈裂、彈性模量儀等可做混凝土及水泥樣塊試驗，此外，配上鋼球、錨鏈、扣件等夾具即可完成該產品的各項試驗。

二、產品特點

? 試驗機主機

u 試驗機主機是六柱式框架結構，主油缸下置，設有安全防護罩板和絲杠防塵裝置。

u 本機采用楔形開口形式，液壓自動夾持試樣，夾持力隨拉伸力同步增加，夾持可靠，清掃鉗口方便。

u 主機的上橫梁、中橫梁、底座為45號鑄鋼件，經熱處理后精密加工制成。整機重量大，整體剛性強而且穩定性好，本機同軸度高。

u 齒塊采用卡板套裝結構，材質均采用合金鋼，經滲碳淬火處理精加工后表面硬度均達到61-65HRC，而且裝卸更換非常方便，經久耐用。

? 油源控制柜

u 整體式油源控制柜，由液壓泵站、液壓控制閥塊、數據采集儀表、控制柜外殼等組成一體，外型美觀，操作便利。

u 液壓泵站采用低噪的三相異步電機和意大利Marzocchi高壓齒輪泵作為動力源，確保長時間使用時系統運行平穩。液壓泵站在設計時充分考慮了節能環保，安全低噪。

u 整個系統的換向閥、順序閥等均采用品牌，反應快、靈敏度高。具有跟蹤性、隨動性、可調性等功能特點，能夠?qū)崿F(xiàn)全自動測量。

? 測控系統

u 該產品測力元件為高精度測力傳感器，位移測量元件采用高線數拉線式位移傳感器。傳感器、油源控制柜、數據采集儀表共同組成一個測量操作單元。

u 專用數據采集儀表，保證了試驗操作的簡便和通用性，試驗數據自動處理、保存，試驗過程曲線在屏幕上實時顯示。自動求出試驗結果。由屏幕實時顯示試驗曲線和試驗數據，由打印機、打印試驗報告和試驗曲線。

? 試驗器具

u 采用精度高的可插裝式圓試樣夾持齒塊、板材試樣齒塊、上下壓板；三點彎曲附具均采用合金結構鋼制作，表面硬度高，經久耐用，承載變形量小。

三、產品技術參數

u 試驗力：300kN；

u 試驗機級別： 1級；

u 試驗力測量范圍：4%-FS；

u 立柱數量：6柱；

u 試驗力分辨力：滿量程的1/10000；

u 試驗力示值相對誤差：±1%；

u 位移測量分辨力：0.01mm；

u 位移示值相對誤差：±1%；

u 拉伸夾頭間距離：650mm；

u 壓縮空間：500mm；

u 圓試樣夾持范圍：Φ10～Φ32mm；

u 板試樣夾持范圍：0～15mm；

u 上下壓板尺寸：Φ160mm；

u 兩立柱中心間距：500mm；

u 橫梁移動速度：200mm/min；

u 活塞行程：250mm；

u 活塞移動速度：150mm/min；

u 總功率：2.5kVA/AC380V；

u 電源：三相五線制。

四、產品標準配置

? 標準主機

u 300kN高剛性雙空間六柱式主機框架，楔形開口、液壓自動夾緊裝置；

u 高精度測力傳感器一支；

u 拉線式位移光電編碼器一支（選配）；

u 安全限位裝置一套；

u 柔性絲杠防塵護罩一套。

? 伺服油源控制系統

u 3.7L/min意大利Marzocchi高壓齒輪泵一支；

u 品牌三相異步電機一臺；

u 品牌三位四通換向閥二支；

u 品牌溢流閥一支；

u 高性能隨動壓差式送油閥一支；

u 高密封型回油閥一支；

u 數據采集儀表一套；

u 微型熱敏打印機一臺。

? 標準試驗器具

u Φ160壓縮試驗裝置一套；

u 圓鉗口：Φ10-Φ20mm，Φ20-Φ32mm各一付；

u 扁鉗口：0-15mm一付；

u 三點彎曲附具一套。

五、產品交貨期：見報價單。

六、產品售后服務

u 用戶需要預澆好混凝土基礎（我公司會預先提供基礎圖）； 產品到用戶現場后，用戶負責產品的接收、就位、安裝，并準備好電源。

u 根據技術協議規定驗收合格后進入免費保修期。產品免費保修服務期限為一年。

u 終身維護服務，僅收取材料費、人工費、差旅費、成本費。

u 對于用戶的咨詢和投訴，立刻給予回復響應；當天提供問題解決方案；需要時24～72小時內安排去用戶現場解決問題。

七、可擴展配置（須用戶另外購置）

u 彎曲壓頭；

u 剪切夾具；

u 螺栓拉伸夾具；

u 螺紋鋼拉伸夾塊；

u 全封閉安全防護罩（1.5mm鋼板，經沖孔噴塑加工而成）。
