QT-XZF08全自動數字蒸發站

一、產品概述

水面蒸發是水循環過程中的一個重要環節，是水文學研究中的一個重要課題。它是水庫、湖泊等水體水量損失的主要部分，也是研究陸面蒸發的基本參證資料。在水資源評價、水文模型確定、水利水電工程和用水量較大的工礦企業規劃設計和管理中都需要水面蒸發資料。

水面蒸發作為蒸發能力的表征，是水資源評價工作必須涉及的分析內容，一般以地面E601型蒸發器的水面蒸發量為分析依據。地面E601蒸發器的使用，我國各地多始自20世紀60年代初期，已積累了40余年的實測資料，這不僅為歷次全國水資源調查評價提供了重要依據，還為水面蒸發量多年變化規律的研究奠定了基礎。

QT-XZF08型全自動數字蒸發站是在人工蒸發的基礎上實現了自動水位變化測量，自動溢流量計算，自動雨量計算，自動補水，從而實現自動化測量日蒸發量。在通信上采用GPRS無線傳輸，實時將監測數據發送到水文中心站服務器上，方便各單位及時調取查看數據。

二、系統概述

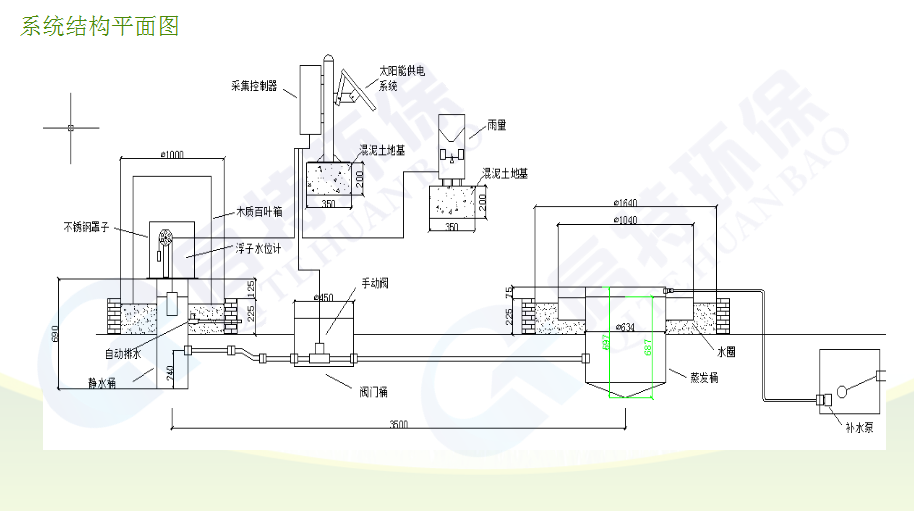

1、蒸發站主要是由一臺數字式水位測量系統和一個由單片計算機為核心的電氣控制裝置組合在一起的一臺機電一體化的設備，它用于檢測蒸發捅水位，控制補水泵和棑水閥動作，蒸發計與采集器通過系統內部RS-485通訊總線通訊。

2、水位計由靜水捅、光電旋轉編碼器、浮子、平衡重錘、固定于光電旋轉編碼器轉軸上的圓形鋼絲繩掛輪，以及光電旋轉編碼器保護罩、底座等組成。

3、控制水泵和電動閥的繼電器在采集器內，繼電器吸合時，水泵或者電動閥開始工作，繼電器斷開時，停止工作。

4、蒸發站的靜水捅埋于觀測現場的土中，靜水桶下部通過連通管與蒸發桶連接，與蒸發桶形成連通結構，實現兩者水面同步變化。

5、雨量筒采用0.1mm/min高精度分辨率，其基本原理是雙翻斗機械式，輸出信號為rs485

6、供電部分采用大功率太陽能扳和65鉛酸蓄電池的供電方式，保證不間斷的自動供電。

7、整體結構大氣美觀，結實耐用。

三、系統原理

本蒸發站系統以連通器為基本核心原理，以蒸發捅、雨量計、靜水桶水位計為基本觀測工具，以釆集器自動采集、處理、顯示蒸發、降水、溢流、補水過程信息、自動控制補水、排水過程。采集器通過RS485/232通信接口與上位機系統連接，利用系統配套的應用軟件可以實現水面蒸發過程信息的遠程監測及資料整編入庫。

投入運行的蒸發站蒸發捅水位髙度應保持在水位標志線上。無降水日時，采集器自動采集蒸發捅內水面高度變化計算蒸發量。每當蒸發捅內水面髙度降至約定值（水位標志線以下5mm）時，采集器在觀測日分界時刻（水文分界日為8: 00,氣象分界日為20: 00）控制補水泵工作，給蒸發捅、水圈自動補水，使捅中水位恢復至水位標志線20mm高度，然后，以補水后穩定水面的高度作為起測點，測量下一時段的蒸發量。

在降水日，當蒸發捅水位升高至約定值（水位標志線以上15mm）時，釆集器驅動電磁閥打開，當靜水捅中的水面下降到水位標志線以下5mm時，溢流泵停止工作，采集器記錄此時的水面高度，此時記錄器計算此次排水的高度差，從而根據測井的橫截面積計算出此次的溢流量。

四、系統特性

1、高分辨率：0.1mm、高精度：+/-0.3%FS

2、高穩定性，精度不受風浪影響

3、無溫度漂移、時間漂移。

4、長壽命：光電編碼器壽命達10年

5、RS485輸出

6、自動扣除降雨量、溢流量、自動補水、排水

7、完全符合水文觀測規范的全自動蒸發觀測

8、可無限制記錄蒸發、溢流、雨量數據
