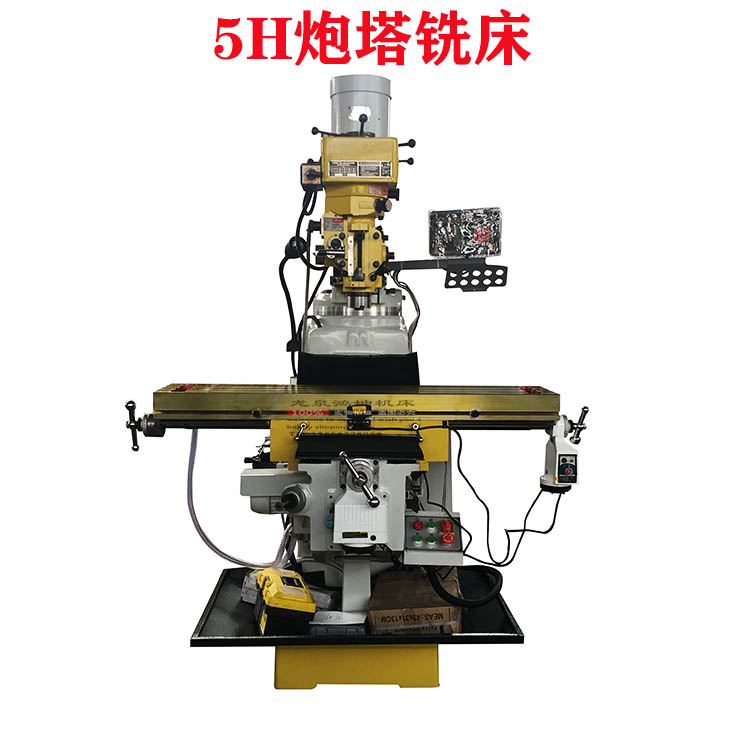

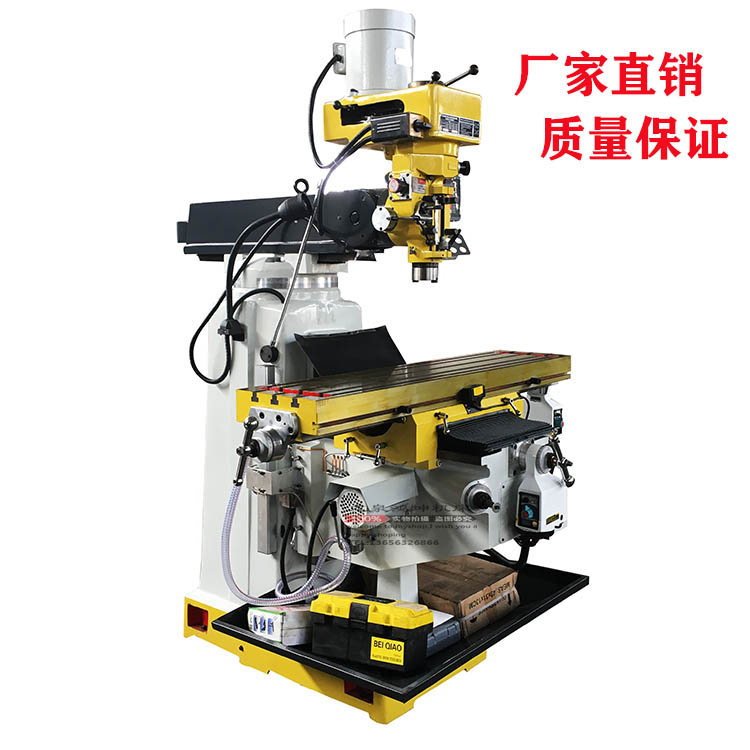

全新立臥兩用立式炮塔銑床 炮塔銑床廠家 5h炮塔銑床 搖臂銑床

5HW炮塔銑床配置及特點

炮塔銑床底座床身一體設計，剛性強;臺灣炮塔銑頭，轉數可以達到4千多轉，精度更高；主軸可以自動進給，分別可以左右前后旋轉，加工范圍更廣是你模具精密加工等金屬切削的選擇。

*數顯與走刀器為特殊配置

*滑塊和立柱采用矩形導軌更穩定

*工作臺面積更大工作范圍廣

*絲杠為臺灣絲杠操作輕便

*臺灣5號炮塔銑頭，NT40主軸

*底座與床身一體鑄造剛性更強

*配有臥銑功能，功能性更強

炮塔銑床參數資料

規格型號5HW

主軸馬力hp立5HP臥3kw

主軸轉速rpm立80-5440（16速）臥45-1350（12級齒輪）

主軸錐度NT40

主軸傾斜角度45度（前后）.90度（左右）

伸出懸臂旋轉角度360度

工作臺面積1370×305mm

工作臺行程X向810（手動850）mm/

y向400mm/z向500mm

工作臺t型槽規格3/16/65

主軸中心至導軌面距離155-635mm

主軸端面至工作臺面距離0-500mm

承重550kg

機床重量1450kg

外形尺寸1800×1780×2350mm

立式銑床特點 :

1.立式銑床是一種通用金屬切削機床。本機床的主軸錐孔可直接或通過附件安裝各種圓柱銑刀、成型銑刀、端面銑刀、角度銑刀等刀 具，

2.立式銑床銑頭可在垂直平面內順、逆時針調整 ±45°；立式銑床X、Y、Z三方向機動進給；立式銑床主軸采用能耗制動，制動轉矩大，停止迅速，可靠。

3.底座、機身、工作臺、中滑座、升降滑座、主軸箱等主要構件均采用高強度材料鑄造而成，并經人工時效處理，保證機床長期使用的穩定性。

4.立銑頭可在垂直平面內順、逆回轉調整 ±45°，拓展機床的加工范圍；主軸軸承為圓錐滾子軸承，承載能力強，且主軸采用能耗制動，制動轉矩大，停止迅速、可靠。

5.工作臺X/Y/Z向有手動進給、機動進給和機動快進三種，進給速度能滿足不同的加工要求；快速進給可使工件迅速到達加工位置，加工方便、快捷，縮短非加工時間。

6.X、Y、Z三方向?qū)к壐苯?jīng)超音頻淬火、精密磨削及刮研處理，配合強制潤滑，提高精度，延長機床的使用壽命。

7.潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑，減小機床的磨損，保證機床的運轉；同時，冷卻系統通過調整噴嘴改變冷卻液 流量的大小，滿足不同的加工需求。

8.機床設計符合人體工程學原理，操作方便；操作面板均使用形象化符號設計，簡單
