智能設備*磁鐵式連接器廠 磁吸式連接器廠 磁性式連接器廠

智能設備磁鐵式連接器廠 磁吸式連接器廠 磁性式連接器廠

磁吸連接器的定義

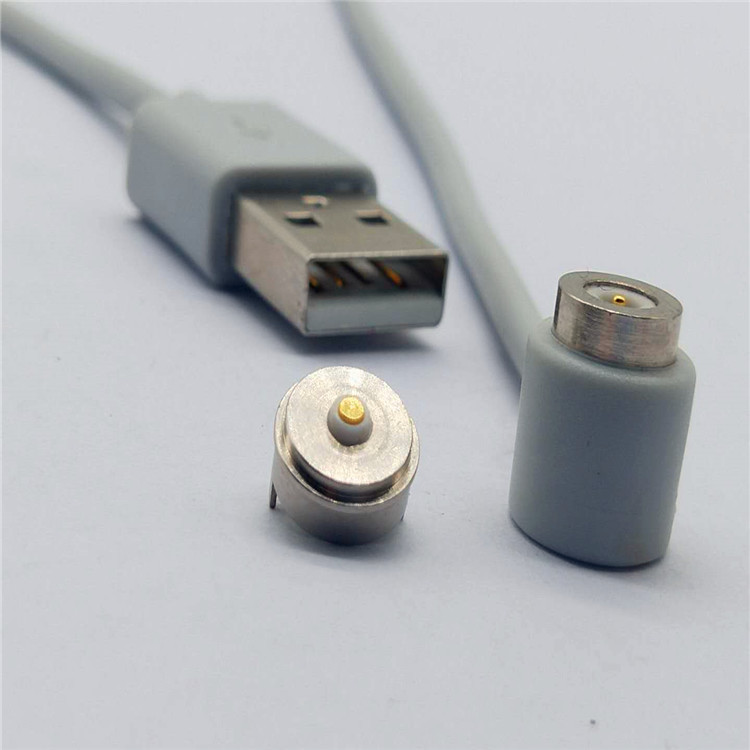

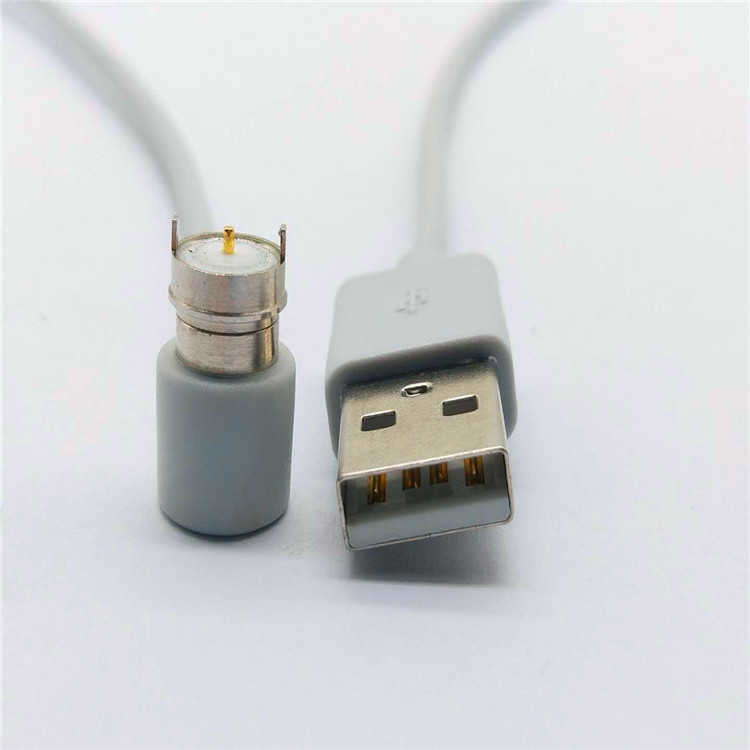

(1)磁吸連接器又稱磁鐵式連接器、磁鐵連接器、磁力連接器、磁性連接器、磁鐵充電頭等;廣泛應用于電子設備上的連接器之一，主要是PogoPin與磁鐵組成的連接器。通過磁鐵與磁鐵接觸對吸的結構設計，提供一種吸附力度大，適于小尺寸結構和輕薄產品的磁鐵式連接器。


(2)磁吸連接器，通常包括公端組件以及與公端組件同軸的母端組件，所述公端組件包括外環膠件、環膠件、環形磁鐵和兩公PIN針，所述外環膠件與內環膠件之間嵌置有環形磁鐵，該內環膠件上穿置有兩公PIN針;所述母端組件包括第二外環膠件、第二內環膠件、第二環形磁鐵和兩母PIN針，所述第二外環膠件與第二內環膠件之間嵌置有第二環形磁鐵，該第二內環膠件上穿置有兩母PIN針;所述環形磁鐵對應于所述第二環形磁鐵，且與第二環形磁鐵相對的一端極性相反，所述兩公PIN針對應于所述兩母PIN針，且所述母PIN針的一端設有供公PIN針插入的盲孔。


(3)以前磁吸連接器包括絕緣本體，數個設于絕緣本體上的端子和磁性體，該絕緣本體的前表面形成有一對接面，對接面向后并排設有貫穿絕緣本體的數個端子槽，絕緣本體的對接面上間隔每個端子槽設有一圍設于端子周圍的U形容置槽，所述磁性體對應于絕緣本體的容置槽呈U型塊狀，磁性體容置于本體的容置槽內。該種結構設計的磁吸連接器，結構外形高度尺寸較大，吸咐力度較小，不適于一些尺寸小的結構，也不適于比較輕薄的產品。針對現有技術中存在的不足之處，如今，通過磁鐵與磁鐵接觸對吸的結構設計，提供一種吸咐力度大，適于小尺寸結構和輕薄產品的磁吸連接器，輕松的解決了以往的不足之處，極大提高了充點的便捷性。
