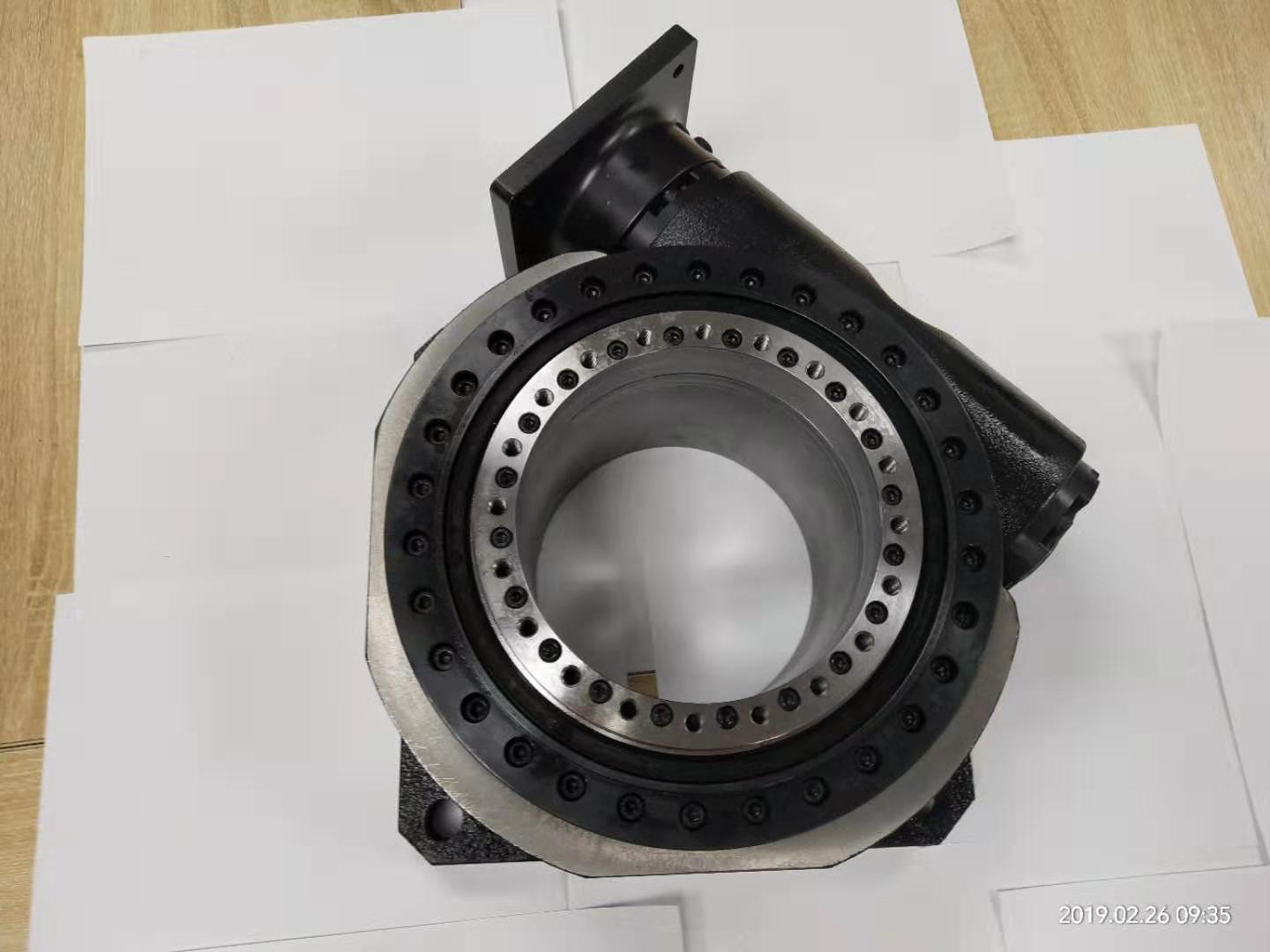

kmi中空旋轉平臺廠家

中空旋轉平臺減速機簡介 中空旋轉平臺減速機由電機驅動，中空旋轉平臺可實現角度調節自動化。成品滾子凸輪傳動，角度調節無限制。精密無間隙預壓設計，確保長壽命高精度和大負載能力;電機和傳動部件采用進口雙抱緊鏈接，空間和加工位置誤差。? 中空旋轉平臺減速機可以代替DD電機和分割器，大大降低成本，革命性的新產品，重復定位/定位精度≤5秒，電機易于準備，承重穩定，可匹配使用交流伺服電機或者步進電機可以任意角度劃分，以滿足分割器無法達到的數字控制，固定/位精度可與DD電機相媲美。? 分割器是上最復雜，最可靠和最穩定的間歇傳動機制，它將連續輸入運動轉換為間歇索引運動。它具有分度精度高，運行穩定，傳動扭矩大，固定/位置自鎖，結構緊湊，體積小，噪音低，速度快，使用壽命長等特點。它是滑輪機構的替代品，棘輪機構，不完整。適用于傳統機構，如齒輪機構和氣動控制機構。? 從精度的角度來看，中空旋轉平臺和DD馬達是有利的。它們中的大多數直接連接到驅動設備，這減少了由機械結構引起的定位誤差。與凸輪分割器相比，精度減少是由凸輪分割器引起的。機械結構摩擦引起尺寸誤差，DD電機配有高分辨率編碼器，因此其精度可以達到比普通伺服更高的水平。? 對于凸輪分割器，某些產品可以達到相同的精度，這要求制造商在選擇分割器時控制精度。大多數非標準分割器制造商產生的凸輪分割器精度不能達到0.002mm，所以如果選擇凸輪分割器進行匹配，則應從品牌方面給予優先權，機械分割器，凸輪通過進口設備接地，嚴格按按照每個要求精密加工，這是客戶的選擇。在負載方面，在重載，空心旋轉平臺具有一定的優勢。在重載和高速下，凸輪滾子結構的壽命、穩定性和適用性更優。 18915288495 結構簡介 滾齒凸輪結構 零背隙 高精度 在其高端自動化裝備和機床上使用凸輪滾子結構。但由于日本對凸輪滾子零間隙驅動技術實行出口封鎖及價格始終高企，這種技術的優越性一直未能在更大的范圍上惠及整個裝備行業的高精度變革。我們?cè)谕馆喠汩g隙驅動技術上的突破打破了這一封鎖，為中國及其他地區廠商的設備向動作的高速化、定位的高精度化、重載重驅所要求的高輸出扭矩化、以及提升加工品質的高剛性化的方向轉型升級提供助力。 ? ? 傳動應用的弧面分度原理，是目前的運動控制方式。工作件由一個輸入軸（弧面分度凸輪）及一個滾柱（輸出軸）組成，輸入軸上的凸輪槽表面與棍輪上的從動滾子元件外環表面呈線接觸嚙合，從而驅動轉輪（即工作臺）轉動。從動滾子元件在旋轉過程中利用內部滾柱軸承來傳遞扭矩。這樣的工作原理保證了零背隙，優異的工作精度和工作效率，并有效地避免內部零件損耗，提供的高精度工作狀態。 ? ? 特點 ? 零背隙結構 → 實現精準定位，精度更高 ? 滾子與凸輪滾動傳遞→ 快速定位效率更高，小化無效定位時間 ? 預壓設計 → 時常保持零背隙，免維護 ? 滾子與凸輪接觸面大 → 剛性比蝸輪蝸桿結構轉臺更高 ? 目前市場上的轉臺產品以蝸輪蝸桿結構為主。渦輪材料為磷青銅，無法加預壓，剛性差，隨著使用磨損整個轉臺精度不斷下降，導高的后期維修成本，給機床用戶及代理商都帶來很多困擾和經濟損失。要規避蝸輪蝸桿結構的缺點，蝸輪蝸桿的材料需要特殊處理（如日研、雷曼等），但價格昂貴，一般客戶無力承擔。 對比DD直驅馬達 DD是Direct Drive的簡稱，包括力矩電機和直線電機，后面加上電機就是稱為DD直驅電機也叫直接驅動馬達。與傳統的電機不同，該產品的大力矩使其可以直接與運動裝置連接，從而省去了諸如減速器，齒輪箱，皮帶輪等連接機構，因此才會稱其為直驅動電機。由于一般該型電機都配置了高解析度的編碼器，因此使該產品可以達到比普通伺服高一個等級的精度。又由于采用直接連接方式，減少了由于機械結構產生的定位誤差，使得工藝精度得以保證。另對于部分凸輪軸控制方式，一方面減少了由于機械結構摩擦而產生尺寸方面的誤差，另一方面也對安裝，使用時的噪音等方面降低了很多。 ? 但是對于電機直驅轉臺來說，發熱始終是個未得到解決的難題。電機發熱會導致軸承變形，造成軸心偏移，平面度下降，加工精度變差。業內伺服電機高端的制造商發那科(FANUC)公司都未能成功突破這一難題。加之直驅電機扭矩小，導致轉臺剛性差，適合加工工件選擇范圍小，目般用在小工件、輕切削力的產品。近幾年火熱的手機行業對DD轉臺也有非常高的要求。我們生產手機時需要一個探頭，這個探頭和接收器是通過紅外線接收的，DD轉臺因?yàn)橛须娏魉詴?huì)對信號造成干涉。目前只有發那科(FANUC)能解決這個干涉難題，但價格高企，大部分3C行業下游數控機床用戶難以承擔。 ? 滾動傳遞 速度更快 ■零背隙,高精度 ■高剛性 ■有預壓,免維護 滾子凸輪傳動應用的是弧面分度原理, 是目前最的運動控制方式。工作件由一 個輸入軸(弧面分度凸輪)及一個轉塔(輸 出軸)組成,輸入軸上的凸輪槽表面與轉塔 上的從動滾子元件外環表面呈線接觸嚙合, 從而驅動轉輪(即工作臺)轉動。從動滾子 元件在旋轉過程中利用內部滾柱軸承來傳遞 扭矩。這樣的工作原理保證了零背隙,有著優異 的工作精度和工作效率,并有效地避免了內 部零件損耗,提供的高精度工作狀態。 ◆凸輪滾子結構特點 滾動傳遞,效率高,定位快(分度時間短) 1.滾動傳遞時,摩擦極小 2.接觸位置更加容易形成油膜 =》90°定位時間僅為0.45S。 18915288495 ◆剛性高 1.凸輪及滾針軸承材料剛性高 2.凸輪和滾針軸承嚙合深 3.滾針軸承直徑大,凸輪齒更厚 ◆免維護,壽命長 1.滾動傳遞,摩擦損耗極小 2.接觸面常時形成油由膜傳動 3.凸輪及滾針軸承剛性高,耐磨 4.預壓狀態下使機構常時保持零間隙狀態。 凸輪滾子結構特點 ◆節約資源,成本降低 1.滾動傳遞,效率更高,(傳動效率95%以上),生產效率更高; 2.免去定期維護,降低成本 交叉滾柱軸承能同時承受徑向和軸向兩方向重切削 2軸承決定剛性! 運動原理對比 滾子凸輪機構 蝸輪蝸杄機構 特征 滾動接觸 渭動接觸 原理說明 轉塔上的滾子表面與凸輪槽表面以線接觸形成滾動 類似以車輪與地面的接觸 蝸桿與渦輪嚙合輪齒間形成渭動,類似貼著地面推動大木箱，阻力大摩擦系數大。 優勢對比 滾動摩擦系數小 √損微小→長久保持零間隙 高精度,無需周期性維護 √發熱少一使用穩定 傳動效率高(95%) 相對低功率的電機即可滿足使用要求 渭動摩擦系數大 *磨損大→精度降低,需要周期性背隙調整 *發熱嚴重→解決發熱問題需要便用高成本耐磨材料 傳動效率低(75%) 相對高功率電機方可滿足使用要求 預壓 凸輪入力兩端施加作用力，形成預壓 運動部位有預壓 接觸面可保持正反轉零背隙 機構耐磨損 正反裝能保持零間隙 能依靠自身減速比或電機剎車力矩鎖緊、停穩 運動部位無預壓，只是簡單嚙合 施加預壓會卡死 無法實現零間隙 低精度，只能實現基本定位
