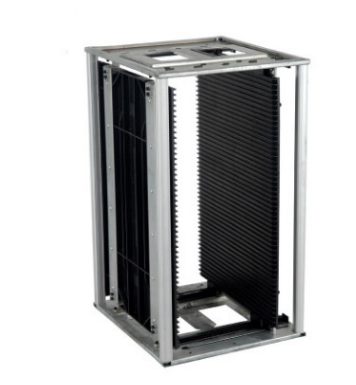

SMT上下料架 PCB板

一、 產品名稱：防靜電SMT上下料架

二、 產品說明：

防靜電SMT上下料箱即用靜電保護材料加工而成，能迅速有效耗散材料表面或體積上的靜電電荷，對靜電放電敏感元器件提供等電位保護。尺寸規格請參照我司彩圖資料。

上下料架由四根立柱，二片側板（1片活動板，1片固定）及若干螺絲與墊片組成。

底板材料為鍍鋅板材，立柱和插條采用鋁合金材料，美觀耐用。

槽板使用防靜電BMC材料,自身具有防靜電性能,不會因時間、環境、溫度的改變而喪失其防靜電性能，產品材料為PPE或?qū)щ娦阅蜎_擊性。

槽板規格：355*100；460*100，535*100。

載板量：50片/只。

      進入烤箱使用螺絲緊固SMT上下料架；齒輪調節SMT上下料架不能進入烤箱使用。

三、 產品特性：

1、 顏色與外觀：材料為黑色，表面光滑平整，無裂痕、氣泡。

2、 機械性能：

A底板能承重20-25KG重力,不變形,不破損,塑料側板滿足GJB3007-97測試標準。

B堅固耐用、強度高，能適用不同尺寸的PCB產品，成品滿載時立柱不變形。

C電鍍部分經鹽務試驗在15分鐘內產品不變色，可保證使用期超12個月。

3、 性能參數：

四、 適用范圍：

     1)SMT機配套工程設備；

2)PCB板制造、運轉、存貯車間使用。

五、 使用注意事項：

1)料架滿載時,搬運要小心輕放。

2)劇烈碰撞可能會導致料架立柱變形甚至無法使用。

3)保持料架表面清潔以保證系統電阻的可靠性。

4)盡量避免接觸有強腐蝕性的,以避免對料架造成損壞。

5)定期檢查料架上易損部位,如塑料扳手,齒座等。

6)調節活動側板時用力要均勻,不能過猛,否則容易引起齒輪齒條錯位。

六、 安裝說明：

1．零部件圖：兩塊金屬底板，一塊塑料固定側板，一塊塑料移動板，四根鋁合金立柱，配套的內六角螺絲和墊片

2．先安裝上固定側板和一塊金屬固定板，記得墊上圓墊片，擰緊螺絲。

3．翻過來，準備安裝另一塊金屬底板

4．安裝上另一塊金屬底板，記得墊上圓墊片，但不要擰緊螺絲。

5．裝入塑料滑動側板，注意放松塑料扳手，讓側板兩端的兩個金屬圓扣進入金屬底板的兩圓孔，再進入底板的長槽。

6．往外拉動滑動側板到最外面。

7．安裝上四根鋁合金立柱，記得墊上方墊片。

8．最后緊上剛才沒緊上的那塊底板的螺絲，安裝完畢。
