耐磨陶瓷涂料供應(yīng)商 斗輪機陶瓷耐磨膠泥

 耐磨陶瓷涂料供應(yīng)商 斗輪機陶瓷耐磨膠泥

     耐磨陶瓷涂料供應(yīng)商 斗輪機陶瓷耐磨膠泥，陶瓷涂料在電廠和鋼鐵冶煉廠應(yīng)用非常廣，鋼鐵冶煉廠的冶煉爐其溫度在800—1200度之間，所以要求材料，并且對防磨性能的要求也非常嚴格。很多廠家采用耐火澆注料來解決此部位的耐磨問題，但效果不是很理想，因為耐火澆注料是對待有著非常好的效果，然而高溫后耐磨性能就會嚴重下降，名拓公司耐磨陶瓷涂料正是填補了這方面空白，其膠水在燒結(jié)過程中能跟材料形成燒結(jié)反應(yīng)，燒結(jié)反應(yīng)后的陶瓷涂料層抗壓強度能達到161，抗折強度能達到17.8，并且能持續(xù)穩(wěn)定的發(fā)揮其作用。

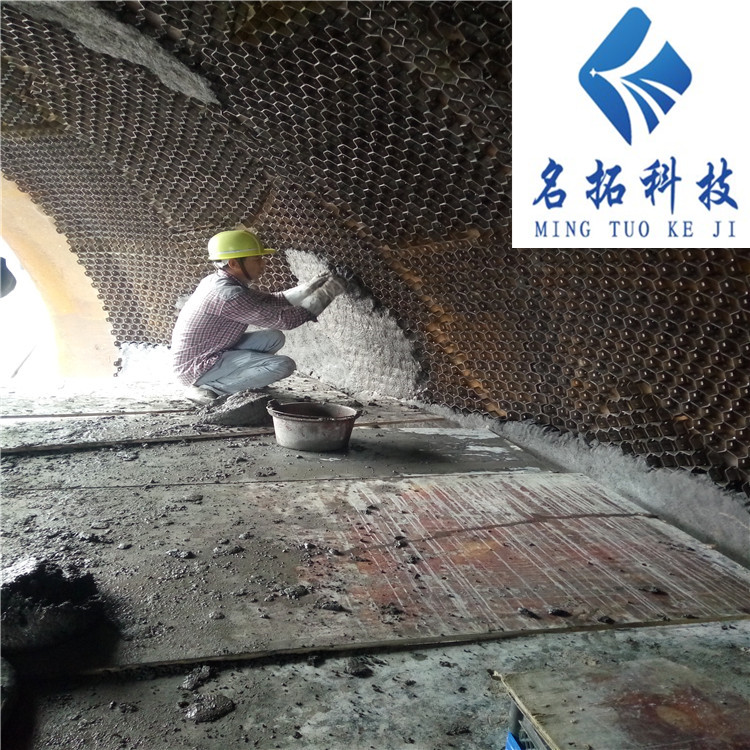

      耐磨陶瓷涂料對攪拌及施工都有著很高的要求，攪拌時間為15分鐘左右，攪拌時間是與其原料配置和用膠水有很大關(guān)系。將攪拌后的耐磨陶瓷涂料從攪拌機內(nèi)取出，運送至施工部位倒在干凈的平臺上，每次取出約2公斤左右材料開始涂抹在焊接好的甲網(wǎng)或者V型鉤釘上，需用力抹平壓實，保證材料能與鋼板表面或甲網(wǎng)粘結(jié)牢固，然后用皮錘或橡膠錘敲打以增加其密度強度。檢查表面是否平整，不能有凹凸不平或者有塌落等現(xiàn)象。耐磨陶瓷涂料保養(yǎng)時間為48小時左右，保養(yǎng)期間應(yīng)避免雨水浸泡或有較大震動的情況，從而避免使未達到強度的耐磨陶瓷涂料出現(xiàn)脫落或干裂的情況，因此影響其使用壽命。

     隨著科技的發(fā)展，耐磨系列產(chǎn)品在各工礦的中得到的應(yīng)用，但如何正確的選擇耐磨系列產(chǎn)品是很多人所不好決定的，下面分析怎樣選擇適合水泥廠和火電廠以及鋼廠常用耐磨系列產(chǎn)品：甲網(wǎng)耐磨陶瓷涂料和耐磨陶瓷涂層。

    耐磨陶瓷涂料；耐磨陶瓷涂料優(yōu)點就是穩(wěn)定性好，在對付高溫和低溫方面能做到面面俱到，適用于大面積施工和任何情況下修補施工，但其相比較耐磨陶瓷片來說工藝比較多，對于工人的各方面要求比較嚴格，比如說耐磨陶瓷涂料得配合甲網(wǎng)或者一些鋼絲制品來作為骨架，那么就得有技工電焊工來進行焊接操作，對于焊接的強度和技術(shù)要求也嚴格，作為耐磨陶瓷涂料的骨架如果安裝不好會導(dǎo)致整體質(zhì)量的下降。耐磨陶瓷涂料對于材料的攪拌和涂抹也有著嚴格的要求，每次攪拌材料數(shù)量不能太多（每次以100公斤為宜）。固化劑和用膠水的配比也是有要求的，攪拌好的耐磨陶瓷涂料不能太硬，如果太硬會讓工人不好涂抹，如果太稀涂抹上去后會出現(xiàn)流淌或者塌落的現(xiàn)象，但耐磨陶瓷涂料的耐磨性和性以及熱膨脹系數(shù)是特別穩(wěn)定的。

     理化指標：
     檢測項目 檢測數(shù)據(jù) 檢測項目 檢測數(shù)據(jù)
     體積密度（g/cm3）           2.65 導(dǎo)熱系數(shù)（W/m.K） 1.5
     耐壓強度（110℃ⅹ24h） 161                耐壓強度（850℃ⅹ3h）   135
     抗折強度（110℃ⅹ24h） 17.8 抗折強度（850℃ⅹ3h）   16
     耐磨性（g/cm2）                1.1                 使用溫度（℃）                1000
