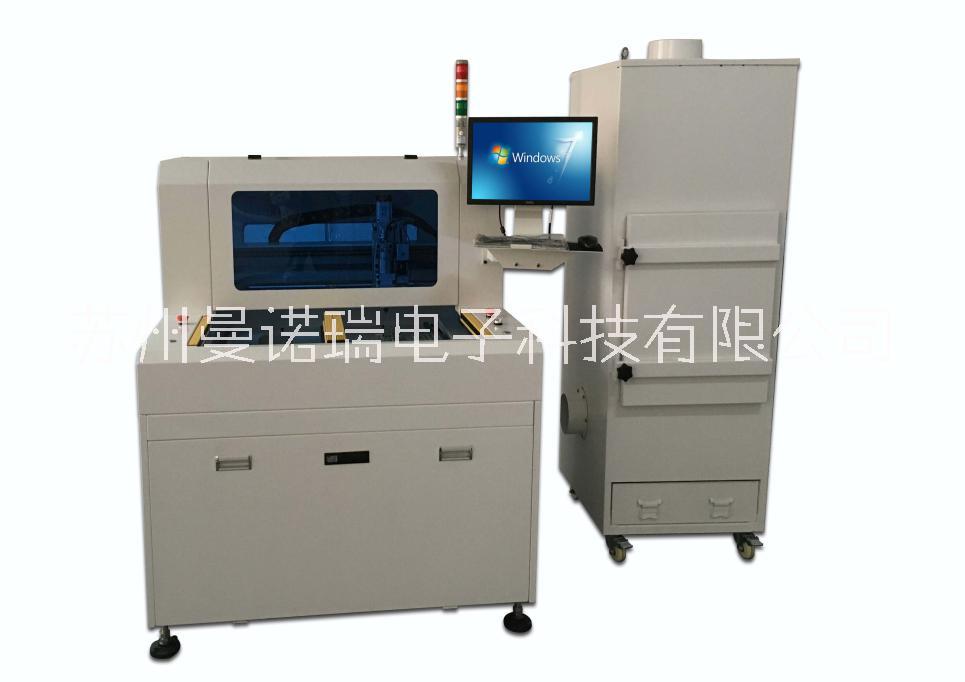

全自動PCB銑刀分板機

產品參數

加工定制：是 品牌：其他 型號：AT-350 用途：切割線路板 產品別名：切板機 種類：其他 規格：350*400mm

一、介紹：

     AT-350型高速四軸曲線銑刀式分板機是采用全自動雙工作臺離線式PCB?Router工作方式?？梢愿呔鹊姆指钅壳靶⌒突碾娐钒澹缡謾C，PDA采用拼板生產方式，電路板生產后需要將電路板分割。由于大量精密SMT元件的采用，例如BGA，CSP，必須進行無應力切割。Router采用編程高速電主軸切割，雙工作臺，當系統切割一片板時，操作員可以裝卸另一塊板，大大提高工作效率。

 二、特點：

1.AT-350是一臺主要利用銑刀高速運轉將多連片方式的PCB板按預先編輯好的路徑分割的設備。取代了人工折斷、C-CUT或PUSH的切割瑕疵，提高產品質量，減少報廢率，本機采用人機界面WindowsXP作業系統，簡明而人性化的界面設計，自動切割路徑校正系統，高像素CCD程序制作及區塊程序和單步程序編輯及修改，雙平臺交互工作的PCB的上下料裝置，能有效地降低機器開置時間，從而達到理想的生產效率。

2.配置高像素CCD放大鏡頭，輔助程式示教及編輯功能，精度更高，圖像更清晰。方便區分程式和單步程式編輯及修改。

3.自動MARK點定位校正系統，移動路徑有實時顯示和模擬路線跟蹤，顯示一目了然，自動對立校正功能，切割精度更高，PCB只要在80mm2之內的范圍內放偏，機器視覺都可以進行自動路線校正，放寬了操作員在放板時精度的要求，大大提高了工作效率。

4.程序的左右工作臺復制、區塊復制、陳列、多角度連接板復制、單步跟蹤修改功能、區塊編輯修改功能，簡化了程序制作的時間，提高編輯效率。

5.大功率風機制作的雙方向吸塵器和10V的高電壓防靜電裝置，吸塵效果更佳理想，在噪聲相同時效果更佳。

6.壽命監測，銑刀切割一定距離后會自動上升和下降至另一段未切割的刀刃位置，上下距離及次數可根據刀刃長度設定，及延長銑刀壽命。

7.透明的安全門設計，使加工過程一目了然，開門有急停減速50%運行的兩種方式供不同的客戶選擇，急停是預防加工時的意外，提供一個**檢查的操作環境。減速50%是為了在做程序的時候方便編程人員對加工過程的監視。

8.雙平臺交互工作的PCB的上下料裝置，機器采用雙絲桿Y軸，能有效地降低機器閑置時間，速度達到理想的生產效率。

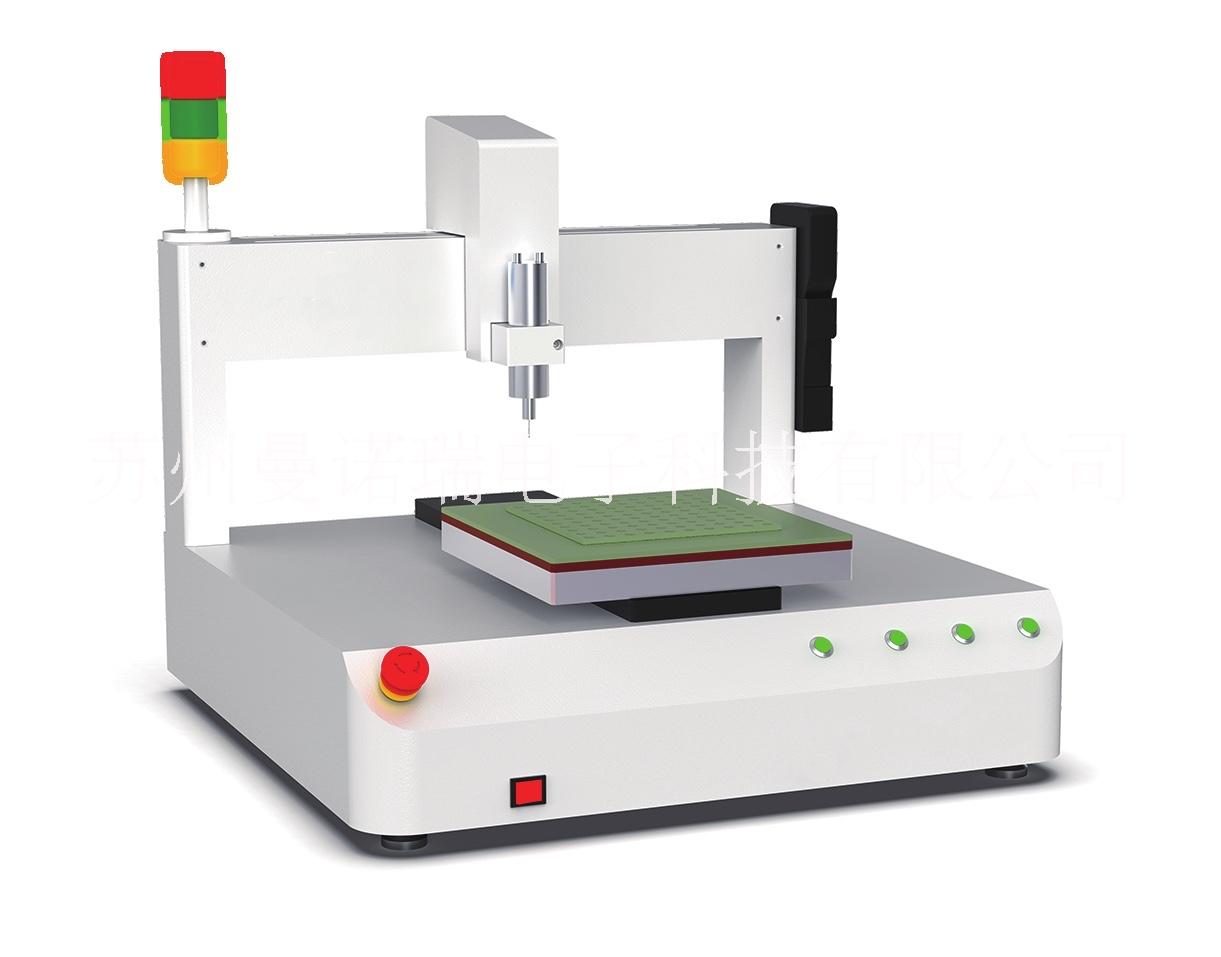

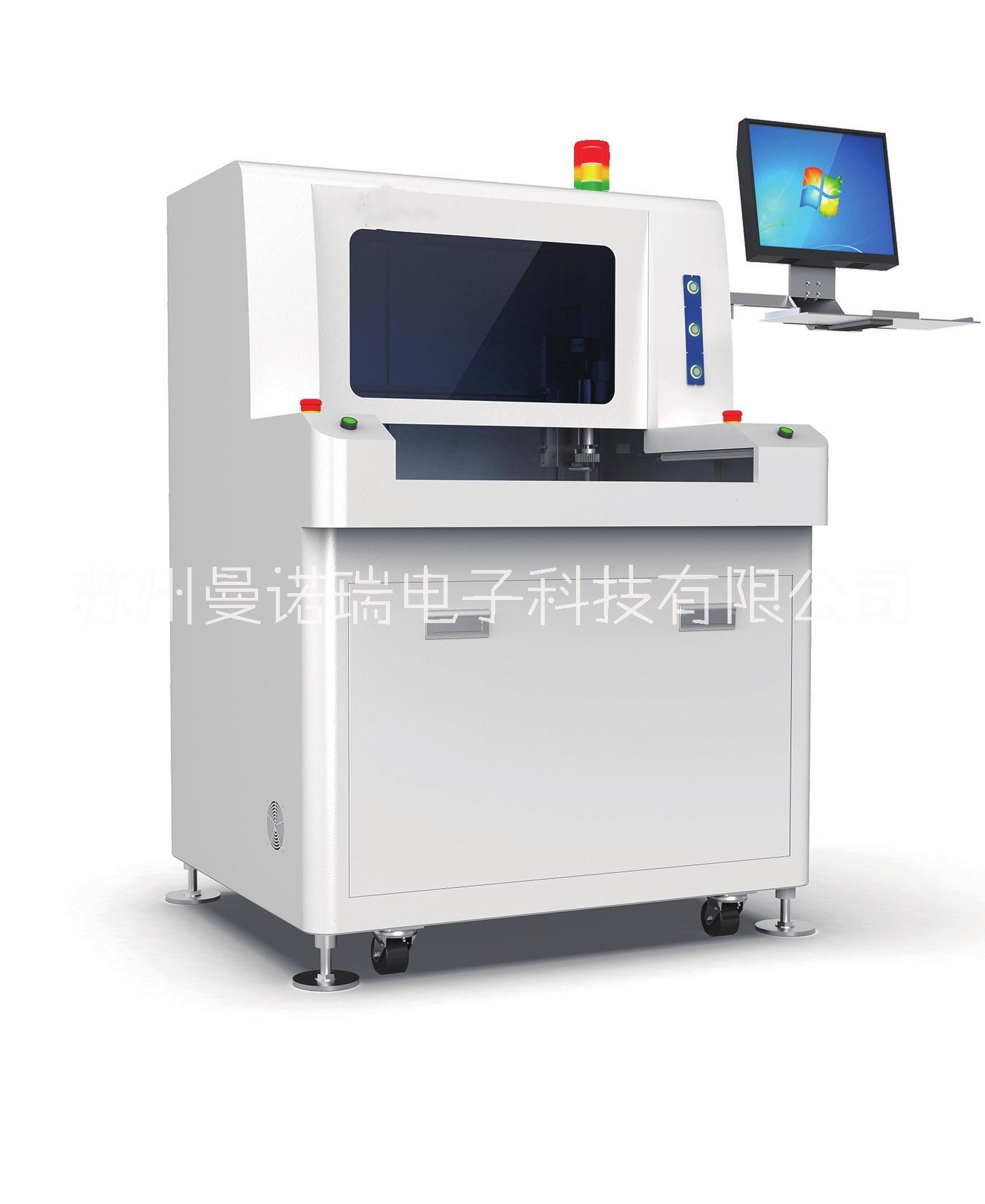

產品實拍
