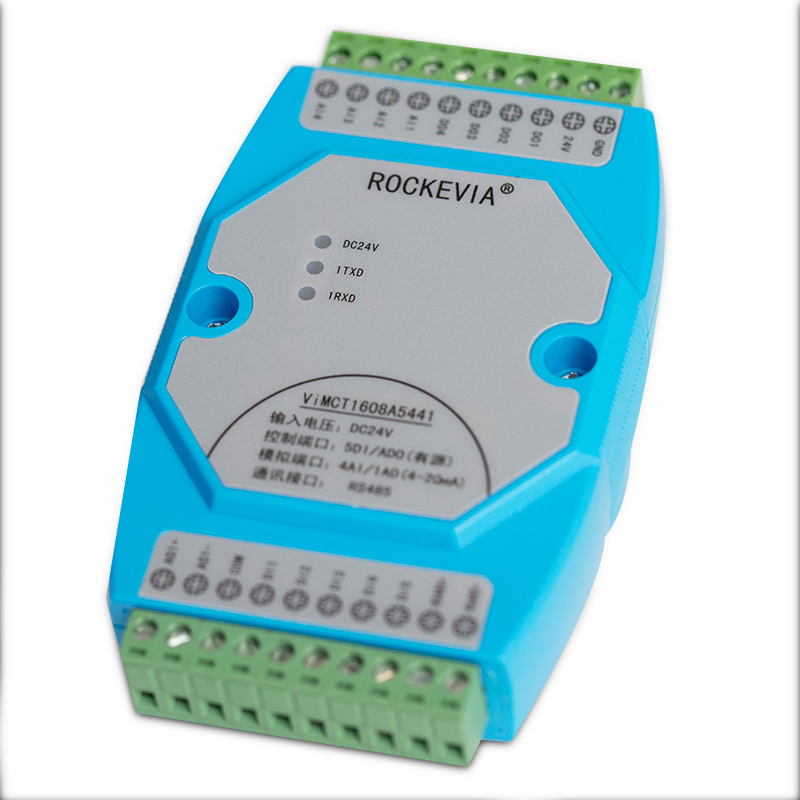

多參數智能測控終端 5路數字量輸入測控終端

1.1、產品簡介
“ ViMCT1608A5441” ” 多參數智能測控終端，具有 5 路開關量輸入采集、4 路開關量輸出、4 路 4~20mA 模擬量信號采集和 1 路 4~20mA 模擬量輸出，采集到的開關量信號數據和模擬量信號數據，通過隔離 RS485 接口輸出，開關量輸出和模擬量輸出可通過 MODBUS 總線進行可調節
控制；通訊接口為隔離 RS485，采用 Modbus-RTU 通訊，直接適配 PLC、DCS 以及國內各種組態
軟件等。
1.2、產品功能特點
1.2.1.通信規約采用標準Modbus-RTU，兼容性好，方便編程
1.2.2.信號采集、信號輸出、電源、RS485 通訊電氣信號相互隔離。
1.2.3.帶RS-485通訊接口
1.2.4.通訊保護：RS485 通訊信號輸出接口采用過壓過流雙保護。
1.2.5.采用工業級芯片，并具有完善的防雷抗干擾措施，保證可靠性
1.2.6.有電源和通訊指示燈；
1.3、產品技術參數
1.3.1 1 開關量輸入
1)輸入通道：5 路干接點開關量輸入
2) 信號類型：共陰輸入
3) 信號電平：高電平(3V ~ 5V) 低電平(0V ~ 2V)
4) 采樣速率：4000HZ
5) 隔離電壓保護：1000V
1.3.2 2 開關量輸出
1) 輸入通道：4 路：有源 DC24V/50mA；可外接控制繼電器
2) 隔離電壓保護：1000V
1.3.3 3  模擬量輸入
1)輸入通道：4 通道采集
2)信號類型：4~20mA 模擬量信號
3)采樣速率：200HZ
4)分辨率：12 位 AD
5)采集精度： 0.3%
1.3.4 4  模擬量輸出
1)輸出通道：1 通道模擬量輸出
2)信號類型：4~20mA 模擬量信號
3)采樣速率：200HZ
4)分辨率：12 位 AD
5)采集精度： 0.3%
1.3.5 5  通訊接口
1)接口類型：隔離 RS485 通訊，輸出接口采用過壓過流雙保護
2)通訊規約：MODBUS-RTU規約；
3)設置方式：模塊地址、波特率、校驗位均可通過軟件設置
4)通訊速率：波特率可設置1200、2400、4800、9600
5)校驗位：無校驗
6)隔離電壓保護：1500V
1.3.6 6 工作環境
1)工作溫度：-20～+80℃；存放溫度：-40～+85℃；
2)相對濕度：25～85%(不結露)；
1.3.7 7  工作電源
1)供電電壓：15V-30V，推薦 DC24V 接入
2)帶電源極性保護和過流保護
