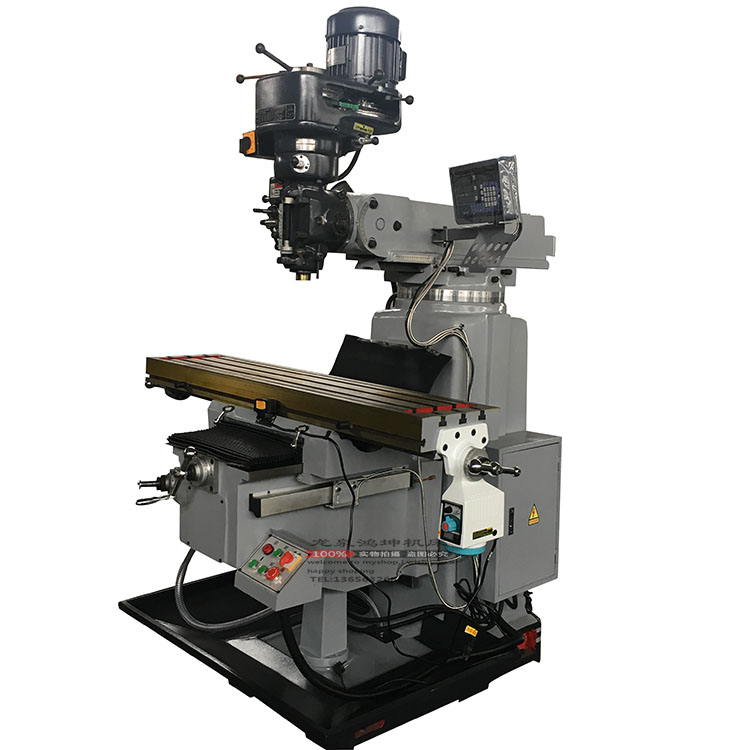

供應高精密4號5號炮塔銑床 *搖臂銑床 臺灣炮塔銑床廠家

T型槽（數/寬/間距）：                      3/16/65

工作臺縱向行程mm：                        750

工作臺橫向行程mm：                         400

工作臺垂向行程mm：                         400

主軸套筒行程mm：                          127

主軸中心到立柱距離mm:                       170-520

主軸鼻端到工作臺表面距離mm：                  0-460

伸出臂行程mm：                            400

銑頭傾斜角度：                            90"quot;quot;/正負45"quot;quot;

主軸錐度：                               R8

主軸速度r/min：                           66-4540

主電機功率kw：                            2.2

工作臺安全承重kg：                      350

機床外形尺寸mm：                          1800/1700/2300

凈重kg：                                1250

主要結構特點：

    1、底座、機身、工作臺、中滑座、升降滑座等主要構件均采用高強度材料鑄造而成， 并經人工時效處理，保證機床長期使用的穩定性。

    2、銑頭配置炮塔銑頭，且主軸裝有手動和微動兩種進給方式，加工方便、準確；

       銑床頭可在垂直平面內調整±45°（勾頭 仰角），水平面內回轉 360°，拓展機床加工范圍。

    3、工作臺縱、橫向有手動進給、機動進給和機動快進三種，機動進給可獲得8種不同的進給速度，

       能滿足不同的加工要求；快速進給可使工件迅速到達加工位置，縮短非加工時間。

    4、升降臺Z向升降可通過手動和機動兩種方式來實現，且手動和機動是互鎖的，了不安全因素。

    5、工作臺X向行程可達750mm，且X、Y、Z三方向?qū)к壐苯?jīng)超音頻淬火、精密磨削及刮研處理，

      提高精度，延長機床的使用壽命。

    6、手動潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑，減小機床的磨損，保證機床的運轉；

      同時，冷卻系統通過調整噴嘴改變冷卻液流量的大小，滿足不同的加工需求。

   7、機床操作系統通過支臂懸掛在機床的右上方，符合人體工程學原理，操作方便；

      操作面板均使用形象化符號設計，簡單直觀。
