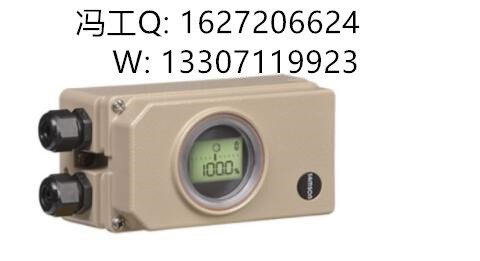

薩姆森閥門定位器3372-15020111310000000.01

薩姆森定位器3372-15020111310000000.01 數字式電氣閥門定位器作為氣動控制閥的重要附屬裝置，接受控制系統或控制器輸出的電動控制信號，按預先設置關系輔助氣動執行器調整閥位并實現準確定位。閥門定位器將輸入控制信號（給定參數w）和控制閥位行程或旋轉角（被調參數x）反饋量進行比較、處理，進而輸出相應的氣動控制信號pst（輸出參數y）給氣動執行器。 特點： 可以簡單地直接裝配到帶SAMSON集成連接口的直行程或角行程氣動執行器（圖1）、裝配在符合IEC 60534-6-1（NAMUR）標準的控制閥的鑄造支架NAMUR凸緣上（圖2）或桿型支架上，以及裝配在VDI/VDE 3845標準的角行程氣動執行器 任意的安裝位置 簡單的一個旋鈕按鍵，菜單調用操作 方便讀數，可根據讀數方向需要選擇改變LCD顯示方向 可變的，自動啟動 預置參數-只需調整偏離標準的數值 已校準的行程傳感器不受機械傳動機構磨損的影響 所有參數長久存儲在非易失性EEPROM存儲器(電源故障保護) 二線制，電的負載小300 緊急關閉功能 零點連續監視 2個標準的可組態的閥位報警 經 IEC 61508/SIL 檢定 工作原理： 數字式電氣閥門定位器裝配到氣動控制閥。閥門定位器接受控制系統或控制器輸出的電動控制信號，按預先設置關系輔助氣動執行器調整閥位并實現準確定位。閥門定位器將輸入控制信號（給定參數w）和控制閥位行程或旋轉角（被調參數x）反饋量進行比較、處理，進而輸出相應的氣動控制信號pst（輸出參數y）給氣動執行器。 數字式電氣閥門定位器主要由帶微處理器（5）的電子單元、模擬的電氣轉換器和輸出氣動放大器以及閥位傳感器（2，角位移傳感器）組成。當輸入控制信號變化或有閥位偏差，則對氣動執行器加壓或泄壓。若需要，可調整輸出氣量改善信號壓力作用。帶有固定設定值的氣量定值器（9）可使一恒定氣量排空，用于閥門定位器殼內正壓吹掃和優化氣動放大器輸出容量。由氣源壓力定值器（8）向電氣轉換器（6）的提供恒定壓力的氣源，且不受外部氣源壓力變化影響。 操作： 閥門定位器由用戶容易掌握使用的單旋鈕按鍵進行操作，通過轉動旋鈕按鍵選擇參數，按下旋鈕按鍵需要的設定。全部參數在菜單內都列在同一層面上，沒有子菜單。本機可對全部參數進行檢查和修改。LCD可顯示全部參數，其讀數方向可180O翻轉，不需改變硬件位置，只需組態參數設定按一下就可實現。
