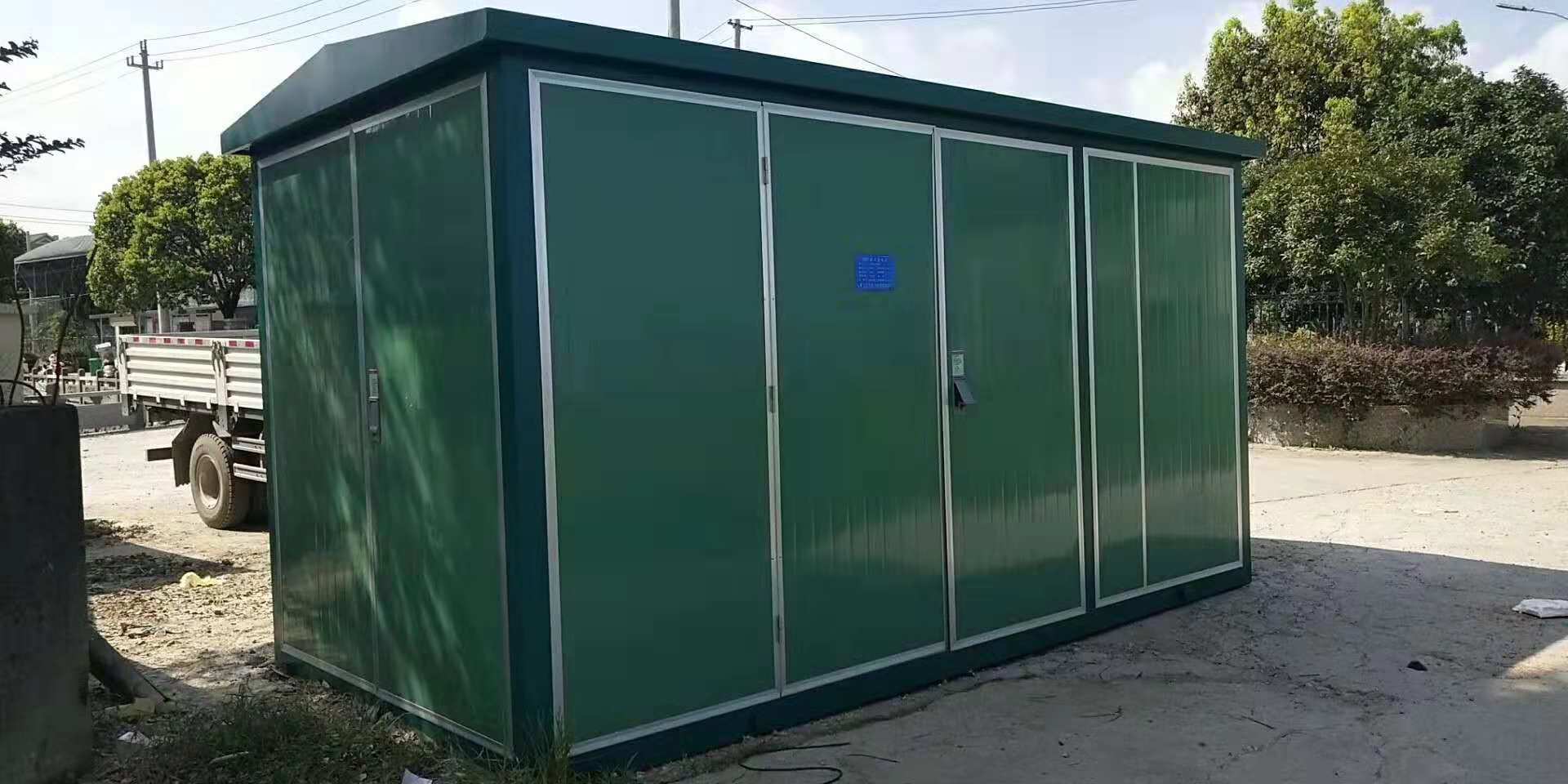

35KV電纜分支箱一進五出出線帶斷路器全密封

35KV電纜分支箱一進五出出線帶斷路器全密封主要用途: XGN15-12型單元式環網柜適用于交流50Hz、12kV的電力系統，廣泛應用于工業及民用電纜環網及供電末端工程。 帶開關電纜分支箱特別適用于以下場所：城市居民區配電、小型二次變電站、開閉所、工礦企業、商場、機場、地鐵、風力發電、、體育場、鐵路、隧道等。 正常使用條件: 海拔高度≤1000m；(如有特殊要求可在訂貨時注明) 環境溫度：-35℃～+40℃ 日相對濕度平均值不超過95％；月相對濕度平均值不超過90％； 抗震能力：8度 無劇烈震動和沖擊以及有火災、化學腐蝕、危險的場所。

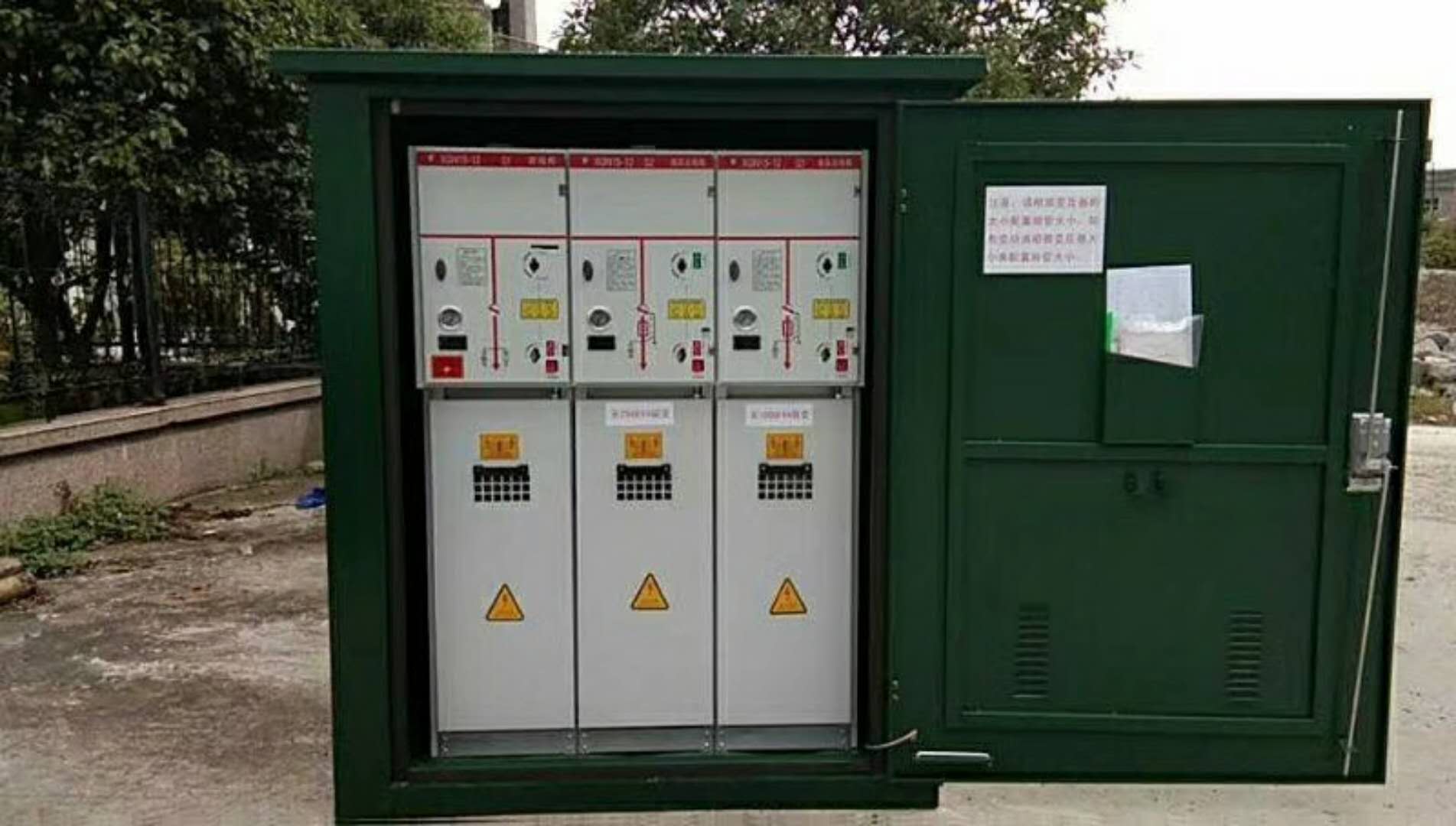

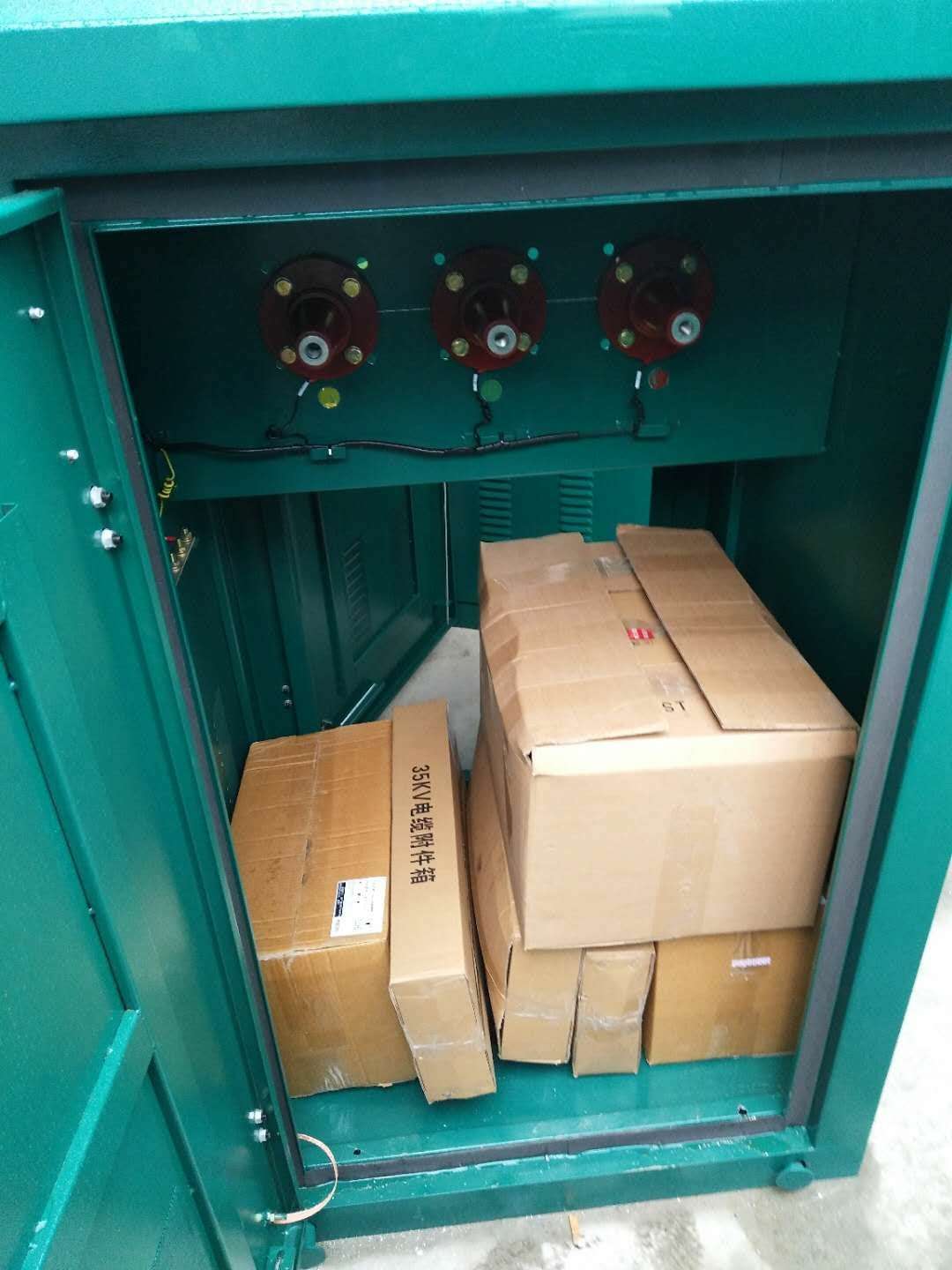

XGN15-12(II)型柜體結構: 母線室 母線室布置在柜的上部。在母線室中主母線連接在—起，貫穿整排開關柜。 負荷開關 開關室內裝有—個三工位負荷開關，負荷開關的外殼為環氧樹脂澆注而成，充(SF6)氣體為絕緣介質，開關室內可根據客戶要求裝設SF6氣體密度表或帶報警觸點的氣體密度器。電纜室負荷開關柜有寬裕的電纜室，帶開關電纜分支箱主要用于電纜連接，使單芯或三芯電纜可以采用簡單的非屏蔽電纜頭進行連接，同時充裕的空間還可以安裝避雷器、電流互感器、下接地開關等元件。按標準設計，帶開關電纜分支箱柜門有觀察窗和安全聯鎖裝置，電纜室底板配密封蓋和帶支撐架的大小相宜的電纜夾。電纜室底板和門前框可以拆下，方便電纜安裝。操動機構，聯鎖機構和低壓控制室?guī)?lián)鎖的低壓室同時起到控制盤的作用，帶開關電纜分支箱低壓室內裝有帶位置指示器的彈簧操動機構和機械聯鎖，裝置，也可裝設輔助觸點，跳閘線圈、緊急跳閘機構、電容式帶電顯示器、鑰匙鎖和電動操作裝置，同時低壓室空間還可供裝設控制回路、計量儀表和保護繼電器，750mm寬柜有兩個相同的低壓室，可裝更多附件。

35KV電纜分支箱一進五出出線帶斷路器全密封技術參數：
額定電壓35KV
額定電流：630A
動穩定電流：50KA/0.3S
熱穩定電流：20KA/3S
1分鐘工頻耐壓：95KV
15分鐘直流耐壓：125KV
雷電沖擊耐壓：200KV
箱體防護等級：IP56
35KV電纜分支箱一進五出出線帶斷路器全密封特點：
1、戶外型（并可戶內型）、全密封結構，“五防”安全、免維護,可靠的人身安全保障。
2、高壓帶電顯示環保型戶外電纜分支箱,簡化城市電纜網絡系統，節省投資。
3、戶外型、防塵、防潮、抗洪水、耐腐蝕，環境適應性強，組合靈活，從一路進線出線到多路，能滿足各種接線要求。
4、體積小、結構緊湊、外型美觀大方，安裝簡單、運行方式轉換方便、保護整定靈活。且有帶電顯示器，可帶短路指示器，可帶避雷器。
5、占地小、高度低、外型美觀，能與周圍環境協調一致，接線方案靈活多樣，安裝操作為方便。
6、電纜分支箱內裝負荷開關并可配接地開關,配有手動操作機構或電動操作機構。同時具備隔離開關的功能，可安裝短路故障指示器，迅速確定故障位置。
 7、可以通過負荷開關與電纜接頭的任意組合，接線靈活，滿足多種接線要求，提高了線路運行、維護和檢修時的靈活性減少線路停電時間，提高供電可靠性。能代替部分環網柜或開閉所，減少系統綜合造價。
8.特殊要求下可配電動操作機構、RTU及通訊設備，實現SCADA功能
