主令控制器 QT18主令控制器

一  QT18系列主QT18 系列主令控制器（以下簡稱控制器）適用于交流 50Hz、額定電壓至

380V和直流電壓至 220V的控制電路中，控制起重機運輸機械以及相類似的電氣控制設備中的電動機起動、調速、換向及制動。

控制器符合IEC60947-1、IEC60947-5-1標準，同時符合JB/T6748《起重機控制臺》和 GB14048.5《低壓開關設備和控制設備 第 5-1部分：控制電路電器和開關元件 機電式控制電路電器》國家標準。

二  型號及其含義

   主令控制器的型號及其含義 DQT1 □      □F □K  □  觸頭件數量之和自動復位式Z   帶電位計式R 閉合表方案編號控制檔位機構數量：1 為單機構

四 結構概述

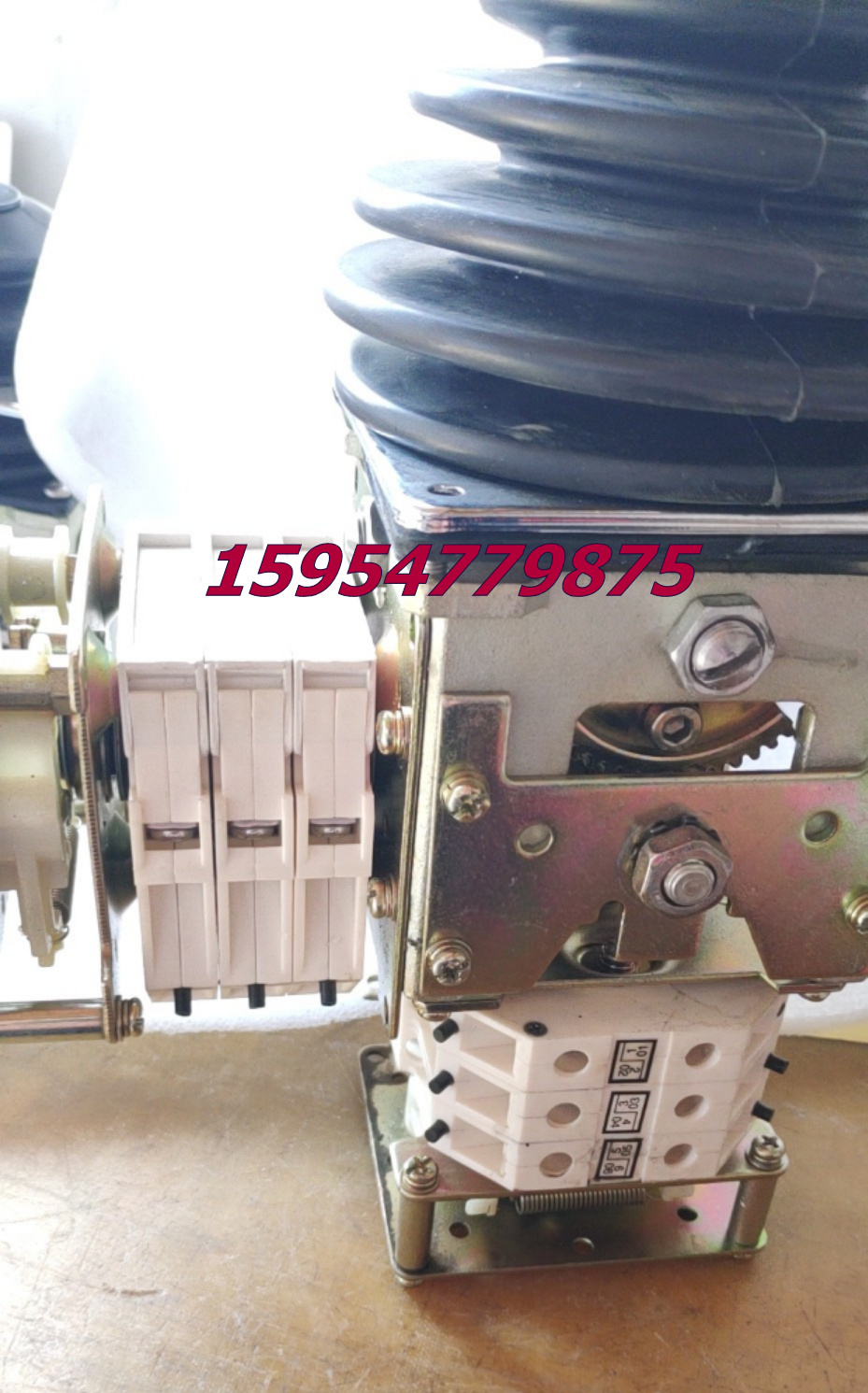

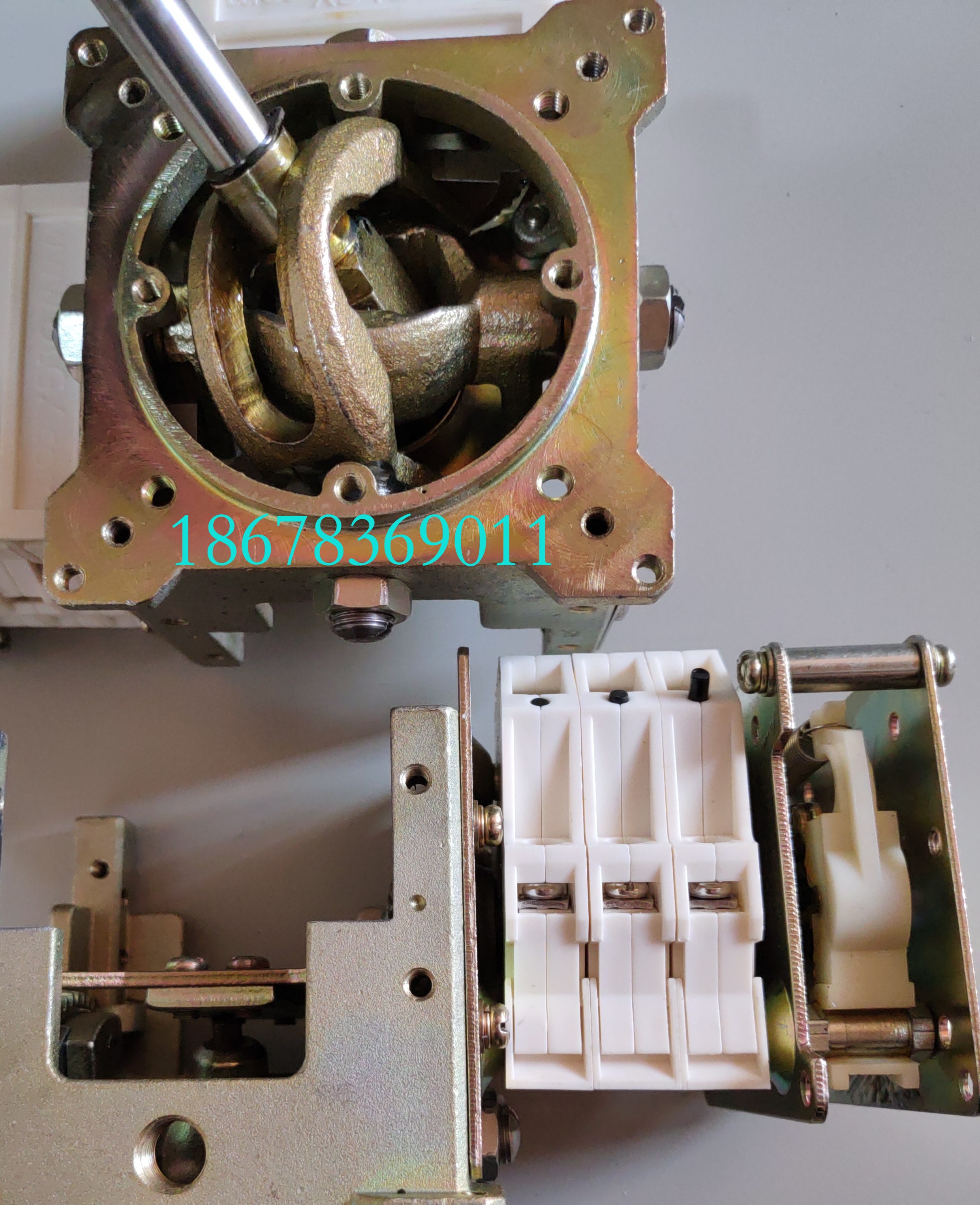

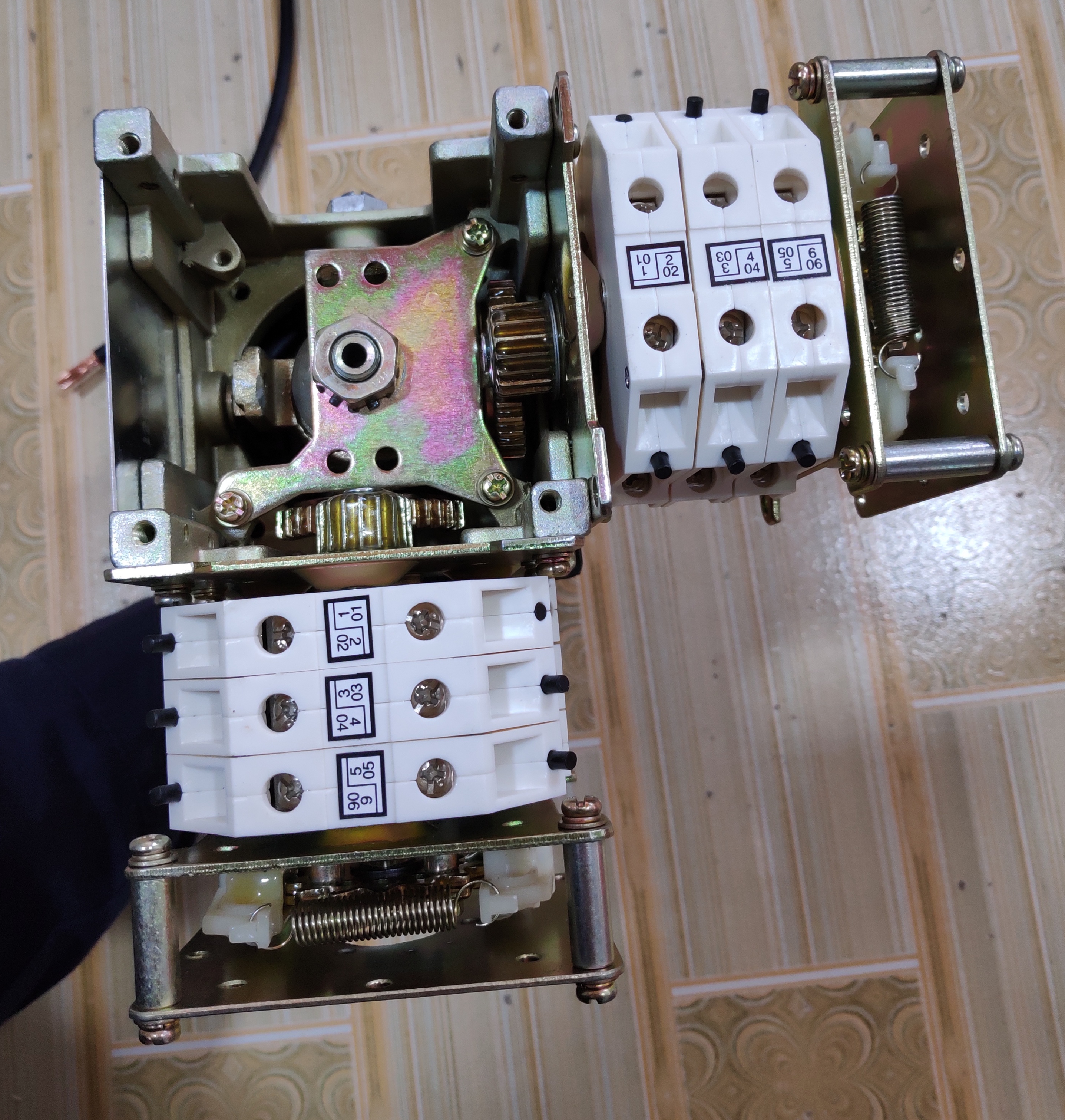

主令控制器是由操縱機構、凸輪開關兩部分組成。操縱機構的手柄分為圓形及圓形帶按鈕二種形式，機構的傳動為齒輪傳動。通過操作手柄動作，經齒輪傳動，帶動凸輪開關轉動，以實現凸輪開關觸頭的開閉動作。當用戶需要時， 主令控制器上可裝有自動復位和零位自鎖，并可加裝電位器、自整角機或編碼器作為模擬量或數字量輸出控制用。

為了避免由于起重機等設備的振動和意外碰撞使控制器發生誤動作，在操作手柄上裝有零位自鎖機構。如圖 1所示，手柄由上下兩半球組成，只有提起下半球時才能使手柄離開零位并進行操作。如操作過程中感覺零位自鎖有所不便，可將手柄下半球提起后順時針旋轉 70°，則零位自鎖不起作用。

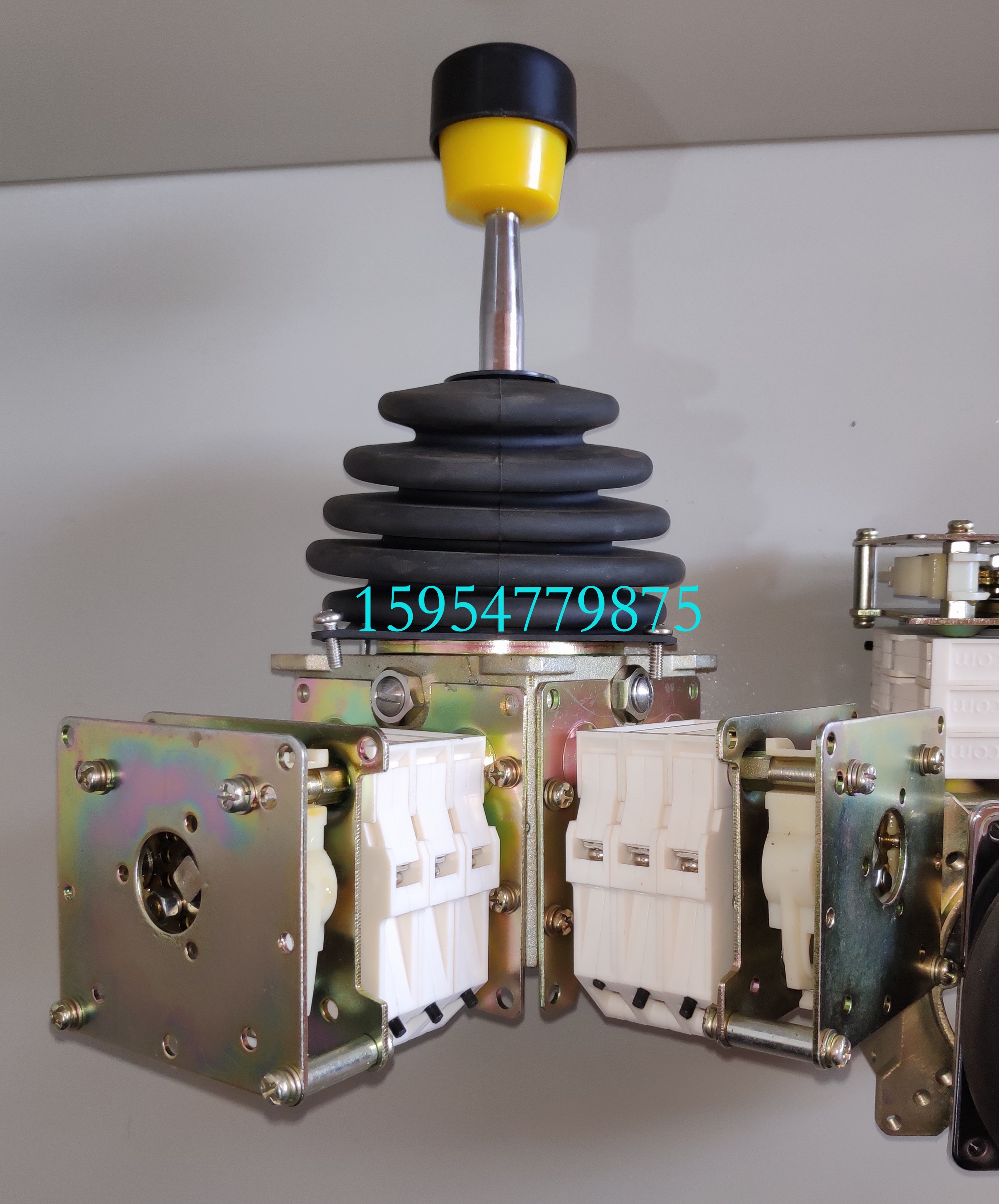

主令控制器手柄的操作角度為±42℃，操作力為 20N，控制擋位可在正反向 0～6檔內任選。一個操作機構最多可控制 2臺凸輪開關，當控制兩臺凸輪開關時（即雙主令控制器），手柄可“＋”或“米”形操作?？刂茊闻_凸輪開關時（即單主令控制器），只能“|”或“－”形操作。每臺凸輪開關最多控制回路數為 12組回路。

應廣大用戶要求，我廠又新研制了用于主、副起升和抓斗控制的雙手柄主令控制器。該控制器的主要特點是：結構緊湊、便于操作，外形美觀、精巧， 同時還可具有零位自鎖功能。其結構形式和外形尺寸見圖1e）。

五  技術參數

       控制器的基本參數見表

  控制器適合用于 8h工作制和斷續周期工作制，其在斷續周期工作制下的額定操作頻率為 1200次/h負載因數控制器的外殼防護等級為IP00。控制器的機械壽命為 3×106次，電壽命在 AC-15使用類別下為 3×105次， 在DC-13使用類別下為 2×105次。
