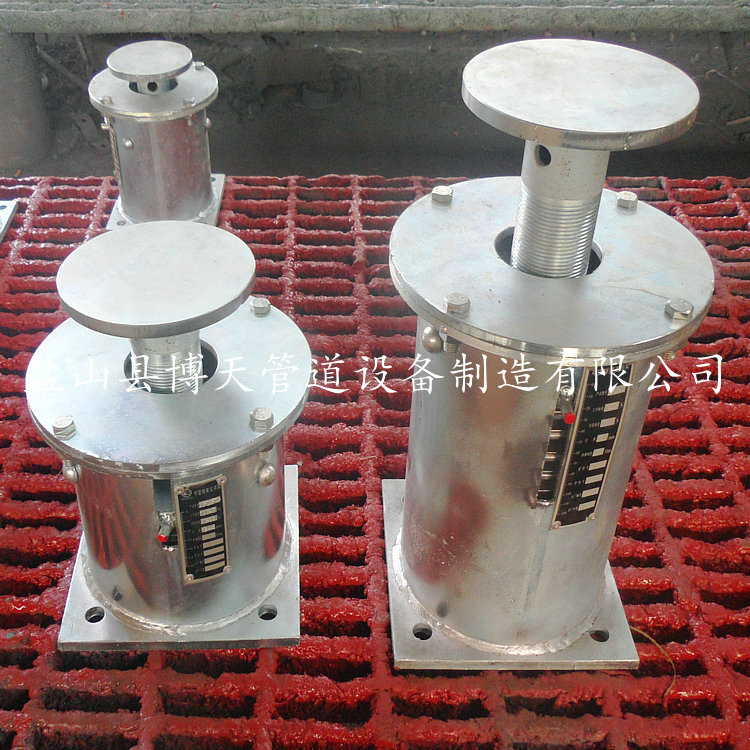

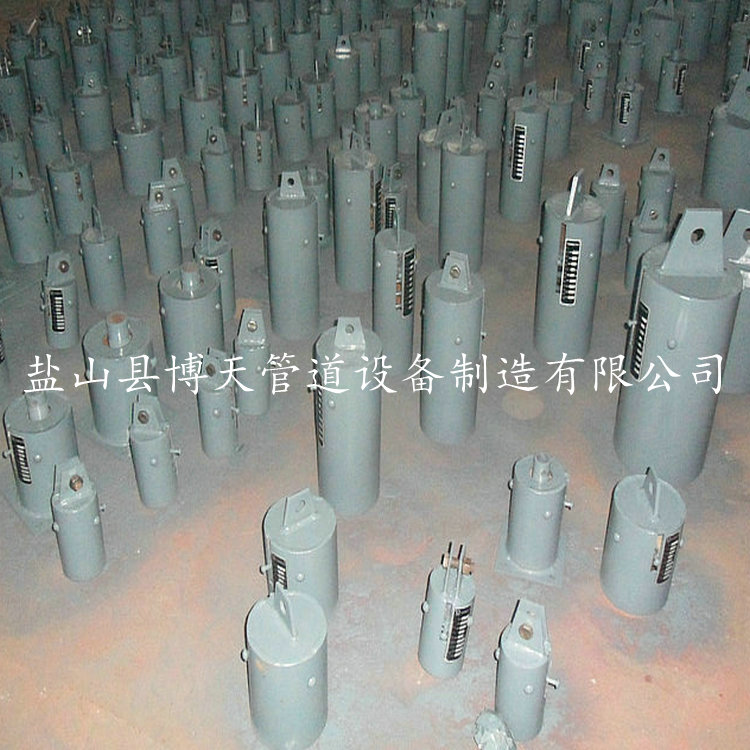

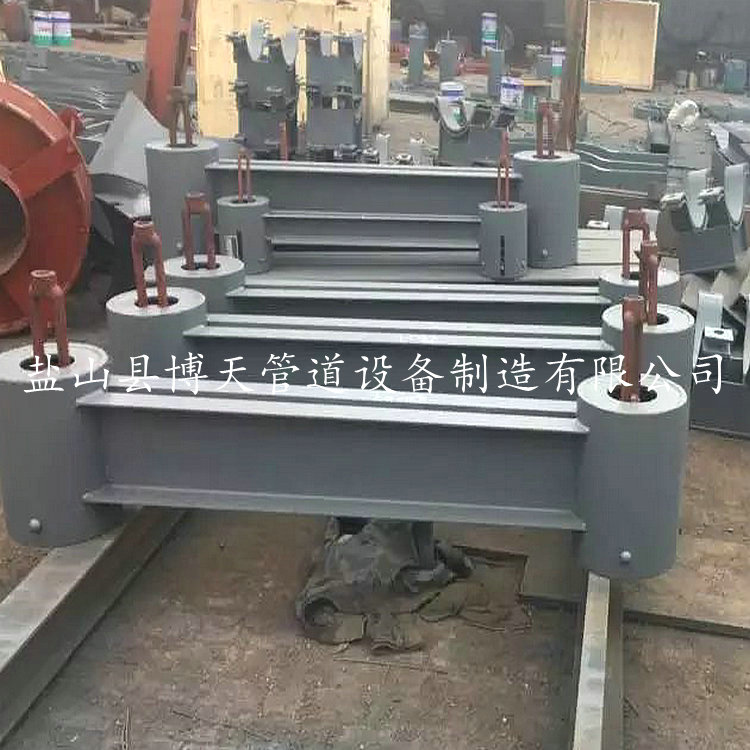

廠家專業生產 支吊架 可變蝶簧支吊架

隔熱管托在管托的底座上設有支架，在支架上設有加強筋，支架上 部連接有下托板，在下托板上部設有隔熱體，在隔熱體上部設有上 托板，在上托板和下托板的邊緣相對設有固定螺孔，并通過連接螺 栓穿插在隔熱套管內將上托板與下托板相互連接。在底座下部設有 滑板并安裝在底板上部。在底座的縱向兩側可設有止推塊，在底板 橫向側部可以設有限位檔板。本實用新型的優點是：節省材料用量， 降低成本，施工方便，適應管路冷熱變形位移的需要，防止管路脫落。 適宜在常溫、變溫與高溫物料輸送管路的鋪設場合應用。 熱管托是目前熱網管道中節能減排的一個重要組成部分。在管道系統設計時，正確選擇和合理布置隔熱管托，除能夠改善管道的應力分布和對管架的作用力，確保管系安全運行外，同時也提高了能源的利用率，節省了寶貴的能源。隨著集中供熱范圍的擴大，輸送蒸汽的管線越來越長，熱損失液也越來越大。管道支座作為保溫管道熱損失的主要部件，必須用合理的結構式管托隔熱與管道整體保溫融為一體，并使用新型復合隔熱鋼材料，從根本上“熱橋“的產生，達到節能的目的。 　　傳統的保溫管道上普通管托并不絕熱，其處于狀態下造成較大能耗現象，已引起相關部門的足夠重視。 從保溫角度來看，普通管托作為一種的管件，不僅自身向外散熱損失能量，而且作為一個熱橋通過與其接觸的鋼支架等形成ige溫度梯度傳熱場，直接向大氣中散失熱量。以200℃蒸汽管道為例，通常氣溫下，通過普通管托造成的熱損失占整條保溫管道熱損失的3/5，同時因非絕熱管托的熱傳形成管道鋼支架溫度梯度產生電化學腐蝕又縮短了鋼支架的使用壽命。 整定彈簧支吊架（T1-T5): (一)、用途和適用范圍： 整定式彈簧支吊架有兩大系列，主要是由西北電力設計院設計的T1、T2、T3、T4、T5型和華東電力設計院設計的TH1、TH2、TH3型，兩系列的基本特性相同，廣泛用于電力、冶金、化工、石油、紡織等工業，在運行中產生熱位移的管道系統及其設備裝置。 本吊架適應荷載范圍為200～210000N，適用熱位移量為40、45、80、90、120、135mm，使用溫度范圍-40℃～120℃。 (二)、結構形式和型號表示方法： 本吊架根據安裝形式分為中間連接吊架彈簧TH1上下連接吊架彈簧TH2、支架彈簧TH3三種型號。 TH1又分為A、B、C三種類型； TH1A(T1)為單耳連接吊架彈簧； TH1B(T2)為雙耳連接吊架彈簧； TH1C（T3）為螺紋連接吊架彈簧； 這三種類型彈簧，主要用于懸掛在鋼梁、管梁、底板上。 TH2(T3)適用于安裝在鋼梁上； TH3(T4)主要用于擱置在基礎、鋼梁、樓板上； T5 并聯懸吊型。 可變彈簧支吊架（VS-TD)： (一)、用途和適用范圍： 本標準適用于位移范圍為0～120mm、載荷范圍為154～217384N、使用溫度范圍-20℃～200℃的可變彈簧支吊架。
