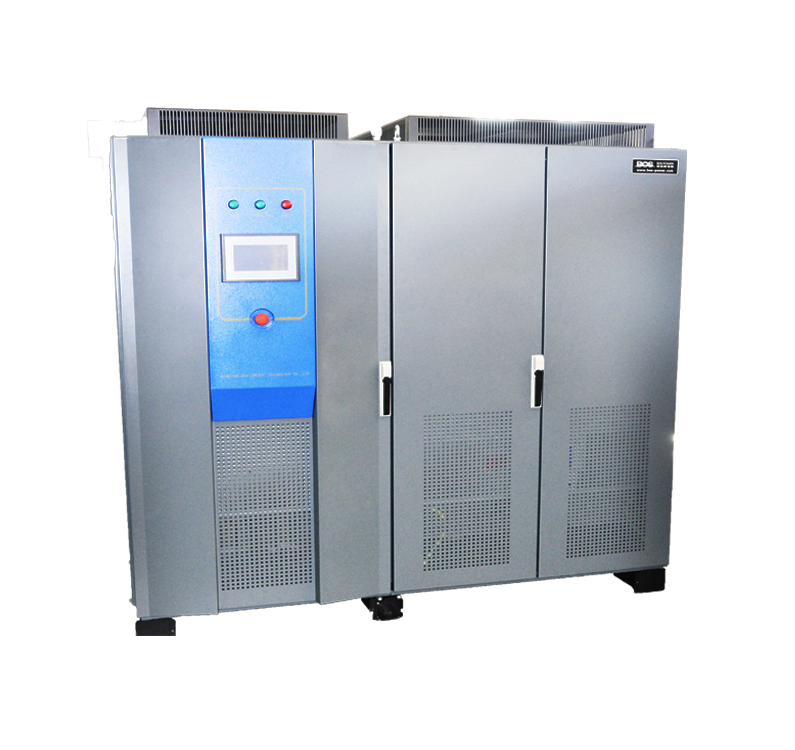

廠家直銷300KW電池模擬器博奧斯新品促銷物超所值

系統介紹

BD-S系列電池模擬器，其直流輸出特性具有高精度及高動態響應特性，并具有雙向能量

轉換功能，采用全數字控制，精度高，速度快，輸出調節范圍廣。電池模擬器能夠模擬各

種電池的充，放電特性，進而為電機測試，儲能系統，充電樁設備等提供電池特性的

電能輸出具有可編程功能，通過不同的控制軟件可多種場合使用。主要場合為電動汽車驅

動電機（控制器），PCS（儲能逆變器）電動汽車雙向充電機的測試，電池組充放電等。

模擬動力電池輸入對電動汽車電機控制器的輸入功率，輸出電流，過載能力，耐壓及電機

的效率，堵轉電流，轉速，超速，饋電等性能進行模擬實驗。能實時超速實驗中的反

電動勢的能量回饋電網，避免控制器損壞。

滿足GB/18488.1-2015標準中對電機及其控制器試驗中對電源的要求。

產品介紹

BD-S系列電池模擬器，采用兩級變換結構IGBT式高精度，高可靠性，可編程，自動雙向運

行的直流電源，直流輸出特性具有高精度及高動態響應特性，并具有自動雙向運行功能，

采用全數字控制，控制精度高，響應速度快，輸出調節范圍廣。輸出具有可編程功能，通過

不同的控制可適用于多種應用場合，可模擬電池輸出特性，產品可讓用戶模擬電池的類型，

串聯節數，并聯節數，SOC指標，的模擬電池的輸出特性，包括電池放電過程中電池

內阻的變化過程。

產品特點：

內置交流隔離變壓器+LC交直流濾波，輸入輸出電氣隔離；交流斷路器有漏電流保護功能，

有效防止電氣安全事故；

采用采用英飛凌高壓IGBT模組兩極變換，IGBT式電路方式，純數字化工頻隔離電源，技術

；

可將能量回饋電網：同時具有電源、負載兩種特性，具備大功率直流電源性能外，實現能量

自動回饋電網的負載功能，具有節能降耗、綠色環保的突出優勢；

DCDC側采用載波移相電路，使直流輸出側精度更高，紋波更??；

能實現輸出的電壓范圍寬、精度高、動態響應快的特點能實現輸出的電壓范圍寬、精度高、

動態響應快的特點；

采用PWM整流+PWM逆變原理，功率因素>0.99；THD和注入諧波電流滿足GB/T145

49-93；

輸出具有恒壓、恒流、恒功率模式；

直流支撐電容選用高壓薄膜電容，性能可靠壽命長；

直流輸出側采用高壓直流熔斷器，可有效進行短路保護；

電源主控部分采用全數字控制電路，主控芯片為TI公司DSP芯片2812；觸摸屏顯示；

高動態特性；10-90%突加載輸出電壓響應時間≤5ms；+90%~-90%切換≤10ms；

輸出可模擬多種電池特性，可設置不同的串并聯節數，不同SOC下電池充放電特性；

可根據應用場合自定義電池類型輸出；

一功能參數簡介：

配備觸摸屏，可顯示輸出電流、電壓、功率及故障信息等內容；

直流精度小于0.1%；

直流電源具備過欠壓、短路、過熱、過載、漏電保護等功能；

設備運行環境溫度：-20~40℃；

相對濕度不超過85%；

貯存溫度：-25~70℃，在極限值下不施加激勵量，裝置不出現不可逆變化，溫度恢復后，

斬波器能正常工作；

大氣壓力：86kPa~106kPa；

安裝方式：柜體應與地面垂直，安裝傾斜度不得超過5%；

地震烈度：8度；使用環境

海拔高度不超過2000m，使用地點不允許有危險的介質，周圍介質中不應含有腐蝕金屬

和破壞絕緣的氣體及導電介質，不允許充滿水蒸氣及有較嚴重的霉菌存在。

產品運用

電動汽車控制器測試

電動汽車傳動系統，動力總成系統測試

特殊電動車輛電機，控制器測試

艦船電傳動，電驅動系統測試

電機系統測試

充電樁、充電機測試

電池組電池包充放電測試

電容超級電容充放電測試

UPS EPS系統測試

直流屏系統測試

替代直流電源在測試場合的應用

替代各種電池在應用場合的使用
