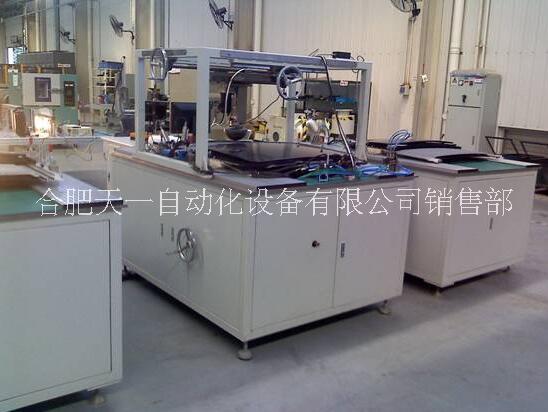

天窗綜合性能實驗臺 汽車天窗綜合性能實驗臺

天窗綜合性能實驗臺 合肥天一 1 3 2 7 5 8 6 2 6 6 3鄭煒歡迎您的咨詢 方案說明書 一、概述 本試驗臺是按相關標準要求，對汽車天窗進行耐久實驗，根據相關標準對檢測結果進行產品合格與否判斷。 主要檢測項目： ◇天窗遮陽板耐久實驗 ◇天窗總成耐久實驗 二、試驗臺外觀與組成 1、 試驗臺由檢測平臺、控制系統、控制電器等部分組成。臺體采用鋁型材臺架，箱體部分外觀顏色按工業設計要求；機械機構部分采用模塊化設計，方便安裝和維修。 2、控制系統、控制電器安裝于控制臺內部，顯示器放置于控制臺上方，便于操作和顯示，檢測平臺和控制系統通過電纜連接，機械部分和電器部分獨立分開。 3、各部分結構緊湊，布局合理，人機界面良好。試驗系統整體美觀大方，操作方便。 整體布局圖 三、試驗臺結構說明 本設備屬機電一體化設備，其機械操作臺由檢測臺架、夾緊機構、執行機構和相應的夾具組成。 1、檢測平臺 檢測平臺由鋁材和碳鋼組成，平臺上方安裝天窗總成；檢測平臺高度符合人體力學設計，長度和寬度需由產品圖紙尺寸才能確定 2、夾緊固定機構 天窗放置到位后，利用手動夾緊機構將樣件固定。夾緊機構位置調整方便，可根據不同的天窗對其位置進行調整，以便適應不同規格天窗的固定　　　　　　　　　　　 3、執行機構 主要由FA標準件、氣缸、電機等組成，其在計算機控制下可完成加載、卸載、前進、后退等各種動作。 　檢測平臺示意圖 　　　執行機構示意圖 四、試驗過程說明 1、安裝 人工放置電動車窗至試驗臺上并用夾緊機構固定，按下啟動按鈕，試驗便可按預程序動作。 2、檢測 1.遮陽板耐久實驗：電機轉動，同步帶帶動機構向前移動，天窗遮陽板閉合，到位滯留設定時間后，按壓氣缸伸出，機構返回原位，一個動作循環完成 2.天窗總成耐久實驗：由電腦控制天窗總成動作循環，實現耐久實驗 3．設定 推動天窗遮陽板的速度，停留時間和可根據實驗的要求來設定 　 五、 計算機控制部分 1 計算機系統 ◇ 工業控制計算機P4 3.0G/2G/500G（臺灣凌華） ◇ 19”液晶顯示器（聯想）； 2 控制系統 ◇ 高精度動作控制板卡 ◇ 電機運動控制卡 ◇ 高速A/D檢測卡 合肥天一 1 3 2 7 5 8 6 2 6 6 3鄭煒歡迎您的咨詢 合肥天一自動化設備有限公司是一家以自主創新能力為核心競爭力的。是國內從事汽車、摩托車檢測設備、包裝設備、機器人、 生產線裝備線的研發、生產、銷售與服務為一體的現代化高科技創新企業。 公司座落于中國科教名城—合肥，匯集了一批機械設計、電氣設計、氣動與液壓設計、自動控制、傳感器、計算機軟件開發等高技術高素質的專業人才。并攜手中國科技大學、合肥工業大學機械與汽車工程學院、中科院合肥分院等科研單位，長期聘任其為公司技術顧問。以強大的技術力量，務實的工作能力，為國內外企業提供高質量，高精度的產品與技術服務。 公司以真誠求市場，以技術得認可，以創新共發展，以質量贏口碑，為每一位客戶提供可靠的產品和合理的方案。富有團隊精神的啟華人將以嚴謹?shù)墓ぷ鲬B(tài)度和艱苦的創業精神，加快創新、追求。天一公司愿與您攜手同行，開拓進取，共創輝煌！ 公司目前產品： 一、車身附件類試驗設備 1、汽車四門二蓋常溫/高低溫耐久試驗臺（電機/氣缸驅動） 2、汽車門鎖門鉸鏈常溫/高低溫性能耐久試驗臺（電機/氣缸驅動） 3、 動車座椅及其它座椅耐久試驗臺 4、汽車玻璃升降器實車門耐久性能試驗臺 5、汽車玻璃升降器模擬門綜合性能/在線檢測試驗臺 6、汽車白車身靜剛度試驗臺 7、座椅滑軌/調角器/扶手/靠背/頭枕/座墊耐久試驗臺（汽車/客車/動車） 8、汽車雨刮器總成綜合性能/耐久試驗臺 9 、汽車安全帶固定點強度試驗臺 10、汽車組合儀表耐久性能試驗臺 11、汽車限位器性能/耐久試驗臺 12、汽車天窗性能/耐久試驗臺 13、汽車拉線及總成性能/耐久試驗臺 14、汽車板簧綜合性能/耐久試驗臺 15、汽車遮陽板總成性/能耐久試驗臺 二、開關及電器類試驗設備 1、 汽車、摩托車翹板開關耐久試驗臺（常溫/高低溫） 2、 汽車組合開關耐久試驗臺 3、 汽車組合開關在線試驗臺 4、 汽車點火開關耐久性能試驗臺 5、 電源總開關耐久性能試驗臺 6、 汽車、摩托車翹板、組合開關、點火開關測力測扭性能試驗臺 7、 汽車微電機耐久試驗臺 8、 汽車微電機綜合性能/耐久試驗臺（包括暖風、雨刮、搖窗、洗滌電機） 三、底盤類試驗設備 1、汽車真空助力氣耐久/綜合性能試驗臺（常溫/高低溫） 2、汽車真空助力在線試驗臺 3、汽車制動操作系統可靠性綜合試驗臺 4、汽車制動鉗耐久/性能試驗臺 （常溫/高低溫） 、 5、汽車離合操作系統可靠性綜合試驗臺 6、駐車操作系統可靠性試驗臺 7、汽車轉向柱（裝置）強度試驗臺 8、汽車轉向管柱及總成耐久性能試驗臺 9、汽車換檔操作機構性能試驗臺 15、汽車減震器綜合試驗臺 四、自動生產裝配線： 1、組合開關自動生產裝配線 2、點火開關自動生產裝配線 3、汽車門鎖自動生產裝配線 4、玻璃升降器自動生產裝配線 5、汽車門鉸鏈自動生產裝配線 6、汽車限位器生產裝配線 7、汽車座椅滑軌裝配線
