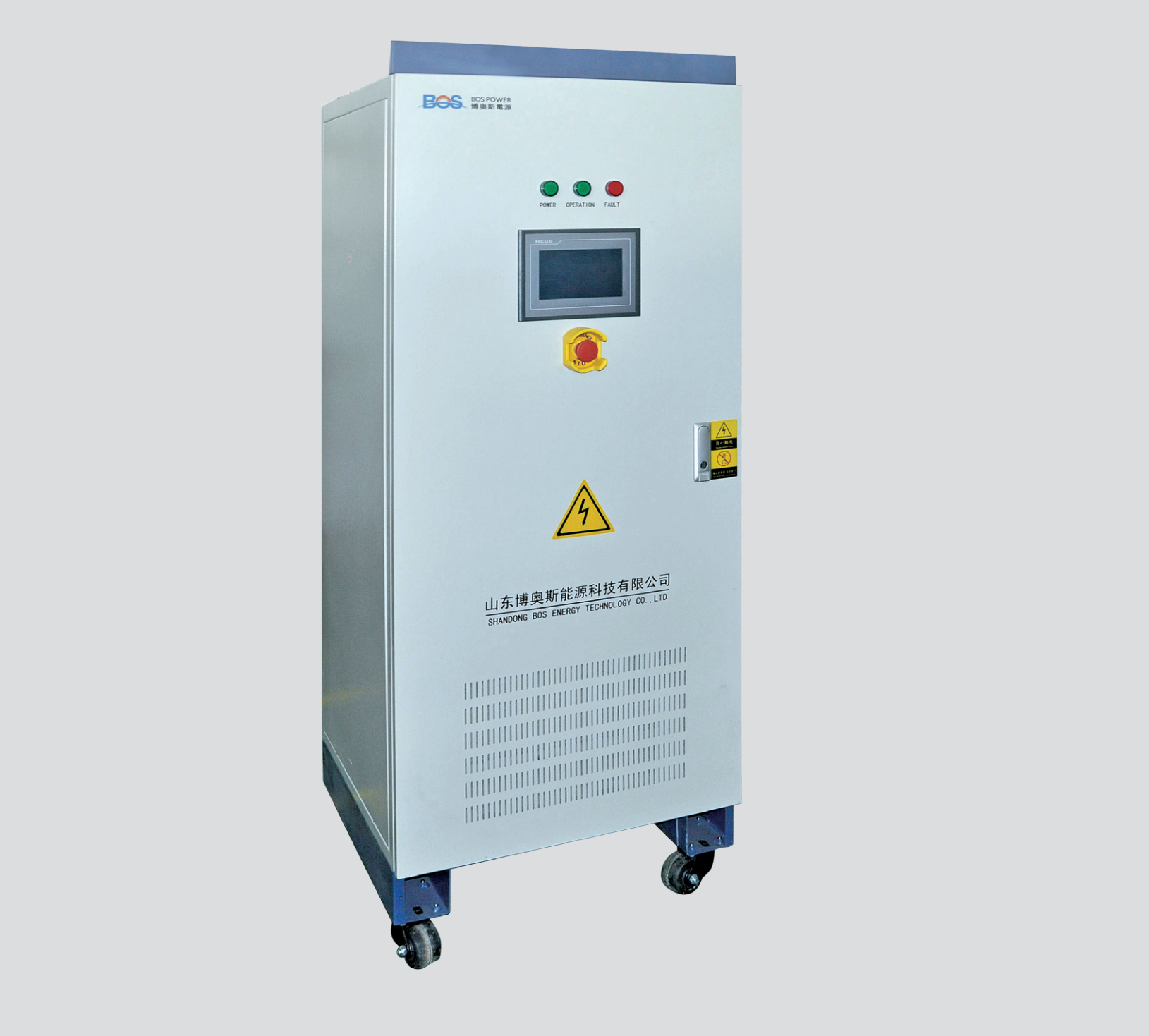

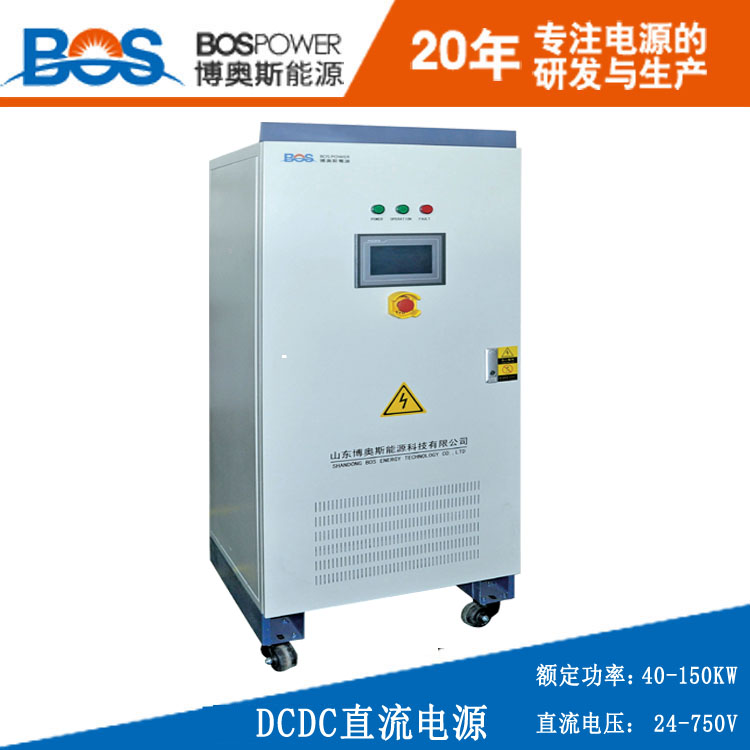

DCDC直流電源廠家直銷40KW直流電源

系統介紹

BD系列DCDC直流電源是雙向充放電裝置，其直流特性具有高精度及高動態響應特性。產品采用全數

字控制，響應速度快、輸出調節范圍廣。

輸出具有可編程功能，通過不同的控制軟件可用多種場合。

主要針對于燃料電池支撐母線，接入測試平臺中的直流母線，給控制器和電機供電同時具有雙向功能。

輸出具有可編程功能，通過不同的控制軟件可用多種場合。主要運用在電動汽車驅動電機（控制器）、

儲能式逆變器、燃料電池測試電動汽車雙向充電機的測試等。

技術性簡介

(1) 采用采用英飛凌高壓IGBT模組兩極變換，IGBT式電路方式，技術；

(2) DCDC采用載波移相電路，使直流輸出側精度更高，紋波更?。?

(3) 能實現輸出的電壓范圍寬、精度高、動態響應快的特點能實現輸出的電壓范圍寬、精度高、動態

響應快的特點；

(4) 具有恒壓、恒流工作模式；

(5) 直流支撐電容選用高壓薄膜電容，性能可靠壽命長；

(6) 直流輸出側采用高壓直流熔斷器，可有效進行短路保護；

(7) 電源主控部分采用全數字控制電路，主控芯片為TI公司DSP芯片2812；觸摸屏顯示：

(8) 配備觸摸屏，可顯示輸出電流、電壓、功率及故障信息等內容；

(9) 直流精度小于0.3%；一直流電源具備過欠壓、短路、過熱、過載、漏電保護等功能；

(10) 設備運行環境溫度：-20~40℃；

(11) 相對濕度不超過85%；

(12) 貯存溫度：-25~70℃，在極限值下不施加激勵量，裝置不出現不可逆變化，溫度恢復后，斬波

器能正常工作；

(13) 大氣壓力：86kPa~106kPa；

(14) 安裝方式：柜體應與地面垂直，安裝傾斜度不得超過5%；

(15) 地震烈度：8度；

(16) 使用環境：海拔高度不超過2000m，使用地點不允許有危險的介質，周圍介質中不應含有腐

蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸氣及有較嚴重的霉菌存在。

DCDC原理介紹

BD系列電源采用BUCK-BOOST雙向DCDC載波移相電路，可穩定一側直流電壓，波動小，另一側可以

寬電壓輸入或者輸出（本電源為雙向使用電源），直流母線采用薄膜電容支撐，高頻特性好，壽命長，

在提高電源可靠性的前提下，使得輸出電壓紋波降低，在產品設計上保證了輸出電能質量的優越性，

采用LC濾波，高頻成分，得到穩定的直流電壓輸出。
